先端技術 光ファイバ測定

光ファイバによる長距離ひずみ測定システム

FBG - Fiber Bragg Grating (ブラッグ反射光)

当社のFBG(Fiber Bragg Grating)光ファイバ変換器はFBGの長所である、

1. 電磁ノイズの影響を受けない

2. 絶縁低下に伴う電気的故障がない

3. 直列に複数台接続できる

などを生かすと共に短所であった測定値の温度依存性を独自のバイメタル温度補償法により克服しています。

  • センサの直列接続が可能
  • 長距離信号を転送
  • 通信回線を利用した監視制御(リアルタイム遠隔監視)
  • シングルモードファイバ

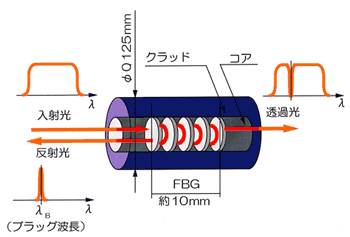

FBGに作用する機械的ひずみが変化すると、ブラッグ反射光の波長が変化。この変化量を測定することで機械的ひずみ変化量を検出。
