マルチレコーダ 測定ユニット(TMR-200シリーズ)

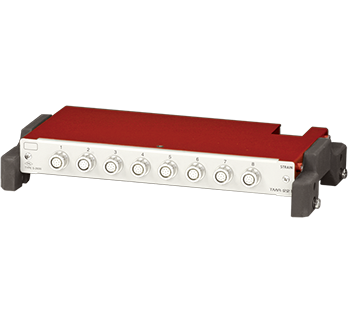

ひずみ4ゲージユニット TMR-221

ひずみ(4Gブリッジ)用、入力ユニットです。オプションのアッテネータケーブル(CR-4010)を利用する事で電圧測定も可能です。

ひずみ4ゲージユニット TMR-221
  • 仕様

    型名 TMR-221
    測定対象 ひずみゲージ式変換器
    直流電圧(オプション:アッテネータケーブル CR-4010,CR-4020)
    測定点数 8点
    ひずみ測定範囲 ±20,000×10-6ひずみ(2Vブリッジ電源使用時)
    ±80,000×10-6ひずみ(0.5Vブリッジ電源使用時)
    ゲージ率は2.00固定
    入力 ひずみ、電圧(オプション「CR-4010」使用時)
    適用ゲージ抵抗 120~1000Ω
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約500g
    電源 DC 10V~30V 0.2A MAX
    TMR-211より供給

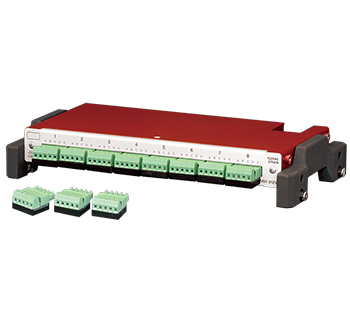

ひずみ1G2G4Gユニット TMR-222

ひずみ用の入力ユニットです。着脱式のブリッジボックス(SB-120TまたはSB-350T:出荷時選択)と4ゲージ用端子台により1ゲージ3線法、2ゲージ法、4ゲージ法の測定が可能です。

ひずみ1G2G4Gユニット TMR-222
  • 仕様

    型名 TMR-222
    測定対象 ひずみゲージ、ひずみゲージ式変換器
    測定点数 8点
    測定範囲 ±20,000×10-6ひずみ(2Vブリッジ電源使用時)
    ±80,000×10-6ひずみ(0.5Vブリッジ電源使用時)
    入力 ひずみ(1ゲージ3線法、2ゲージ法、4ゲージ法)
    適用ゲージ抵抗 120~1000Ω
    ゲージ率 2.00固定
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約500g
    電源 DC 10V~30V 0.2A MAX
    TMR-211より供給

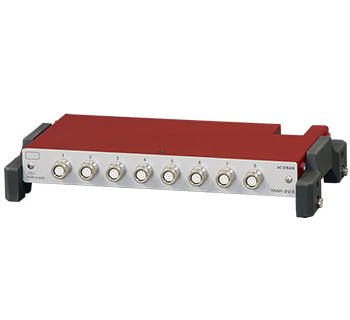

搬送波型ひずみユニット TMR-223

ノイズに強い搬送波型動ひずみ測定ユニットです。
誘導ノイズ、商用電源ノイズなどが多い測定現場に最適な、ひずみ(4Gブリッジ)用、入力ユニットです。

搬送波型ひずみユニット TMR-223
  • 仕様

    型名 TMR-223
    測定対象 ひずみゲージ式変換器
    測定点数 8点
    入力 ひずみ
    適用ゲージ抵抗 120~350Ω
    ブリッジ電源 0.5Vrms、2Vrms、5kHz
    測定範囲 ±20000×10-6 ひずみ(ブリッジ電源 2Vrmv)
    ±80000×10-6 ひずみ(ブリッジ電源 0.5Vrmv)
    ゲージ率 2.00固定
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約600g
    電源 DC 10V~30V 0.3A MAX
    TMR-211より供給

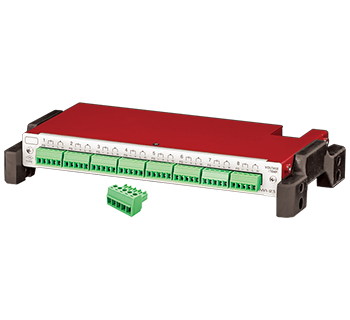

電圧熱電対ユニット TMR-231

電圧、熱電対用の入力ユニットです。着脱式の端子台により結線が容易です。

電圧熱電対ユニット TMR-231
  • 仕様

    型名 TMR-231
    測定対象 直流電圧、熱電対
    測定点数 8点
    入力 電圧、熱電対(T、K、J) チャンネル間絶縁
    測定範囲 電圧:±20V
    T: -200~+ 400℃
    K: -200~+1300℃
    J: -200~+1200℃
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約500g
    電源 DC 10V~30V 0.25A MAX
    TMR-211より供給

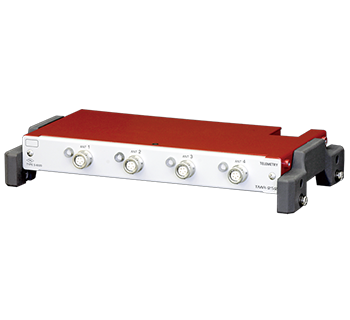

テレメータI/Fユニット TMR-252

デジタルテレメータ受信機DT-24R、DT-031Rの接続ユニットです。受信機への給電と測定データのコントロールユニットへ受け渡しをします。最大4台の受信機を接続することができます。

テレメータI/Fユニット TMR-252
  • 仕様

    型名 TMR-252
    受信機接続台数 最大4台
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約550g
    電源 DC 10V~30V 0.2A MAX
    TMR-211より供給

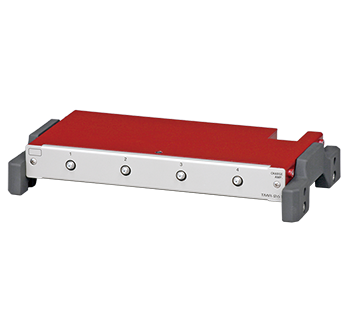

チャージアンプユニット TMR-261

電荷出力型圧電式加速度計(他社製品)を入力センサとして測定するためのチャージアンプユニットです。最大4台の圧電型センサを接続することができます。

チャージアンプユニット TMR-261
  • 仕様

    型名 TMR-261
    測定対象 圧電式加速度計
    センサ接続台数 最大4台
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約600g
    電源 DC 10V~30V 0.35A MAX
    TMR-211より供給
