マルチレコーダ 入出力ユニット(TMR-200シリーズ)

電圧出力ユニット TMR-241

電圧出力ユニットです。他測定ユニットの測定データの電圧出力を行います。

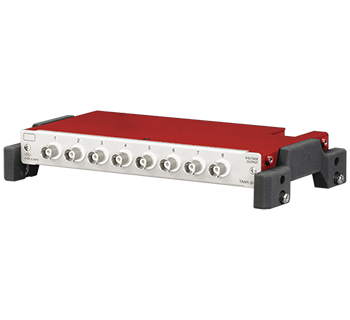

電圧出力ユニット TMR-241
  • 仕様

    型名 TMR-241
    出力点数 8点(BNCコネクタ)
    出力信号 他測定ユニットの測定データの電圧出力
    (対応測定点は任意設定)
    出力レベル ±10V、±5V、0~+5V(5kΩ負荷)
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約500g
    電源 DC 10V~30V 0.3A MAX
    TMR-211より供給

CAN音声GPSユニット TMR-251

「自動車関連計測システム」を構成する機器で、車載センサからのCAN(Controller Area Network)データ、GPS(Global Positioning System)がらの走行位置情報、さらに音声を記録する入力ユニットです。

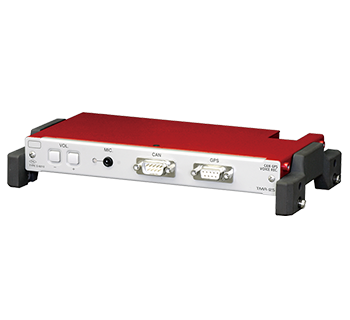

CAN音声GPSユニット TMR-251
  • 仕様

    型名 TMR-251
    CAN
    インターフェース
    対応プロトコル CAN Specification V2.0B active準拠
    ISO11898(High Speed)
    ポート数 1ポート(最大2ユニット)
    機能 指定IDのデータ収録、指定チャンネルのデータ出
    力、IDの設定、通信速度設定
    GPS記録 対応GPS受信機 TMR-251-2 GPS受信機 販売終了
    機能 位置情報の収録、時刻の収録、時刻データによる
    TMR-211の自動時刻合わせ
    音声記録 入力点数 1
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約600g
    電源 DC 10V~30V 0.35A MAX
    TMR-211より供給

デジタル入出力ユニット TMR-253

周波数/パルスカウント、接点信号の入力およびオープンコレクタ出力を行うデジタル入出力ユニットです。

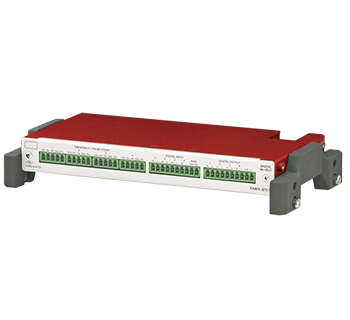

デジタル入出力ユニット TMR-253
  • 仕様

    型名 TMR-253
    周波数測定及びパルスカウント部
     入力点数 4点
     入力信号波形 矩形波及び正弦波
     機能 周波数測定、カウント数測定、ロータリーエンコーダ演算
    A相B相カウント演算、A相B相Z相角度演算
    デジタル入力部
     入力点数 4点
     マーカー入力信号 パルス幅:0.5ms以上
     機能 トリガ入力、外部サンプリング入力、マーカ信号入力、
    バランス信号入力校正出力信号入力(ゼロ/+/-/OFF)
    (各入力に任意で設定可能)
    デジタル出力部
     出力点数 トリガ信号出力:1点
    アラーム(上限):1点
    アラーム(下限):1点
    サンプリング信号出力:1
     出力形式 オープンコレクタ出力
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約500g
    電源 DC 10V~30V 0.4A MAX
    TMR-211より供給
