プリント基板応力測定・解析システム
PCB Testing System PC-760
本システムは、プリント基板に係る応力の測定・解析からレポート作成までを支援するソフトウェアです。測定データを集録する試験用ソフトウェアと、集録データの解析およびレポート作成を行うデータ表示用ソフトウェアで構成されています。
当社マルチレコーダシリーズと組み合わせることで、プリント基板に係る応力を測定できます。ロゼットゲージを用いた測定データから、主ひずみ、その方向およびひずみ速度を算出します。また、業界規格である「IPC-9704A」に即したレポートを出力することができます。
- 特長
- 当社マルチレコーダシリーズと組合せてプリント基板に係る応力を測定
- ロゼットゲージを用いて主ひずみおよびその方向、ひずみ速度を算出
- IPC-9704A に即したレポート出力が可能
-

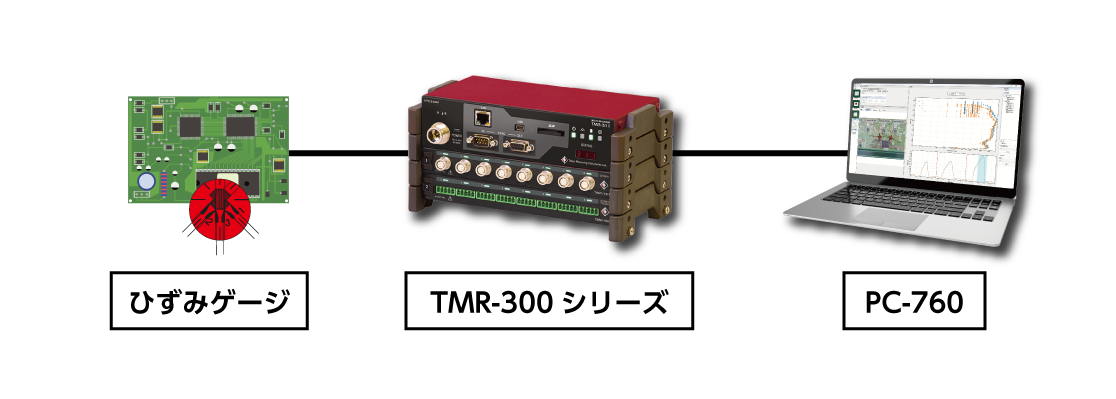

システムの構成
OS／パソコン／インターフェース
OS Windows10 (64bit)、Windows11 (64bit) パソコン 上記OS が動作する機種 メモリ 測定ユニット1 台にて使用する場合：8Gbyte 以上を推奨
測定ユニット2 台にて使用する場合：16Gbyte 以上を推奨対応測定器 当社 マルチレコーダ TMR-300 シリーズ
TMR-311 1台
TMR-321 または TMR-322 最大2台インターフェース LAN 測定点数 最大16点
