溶接型ひずみゲージ

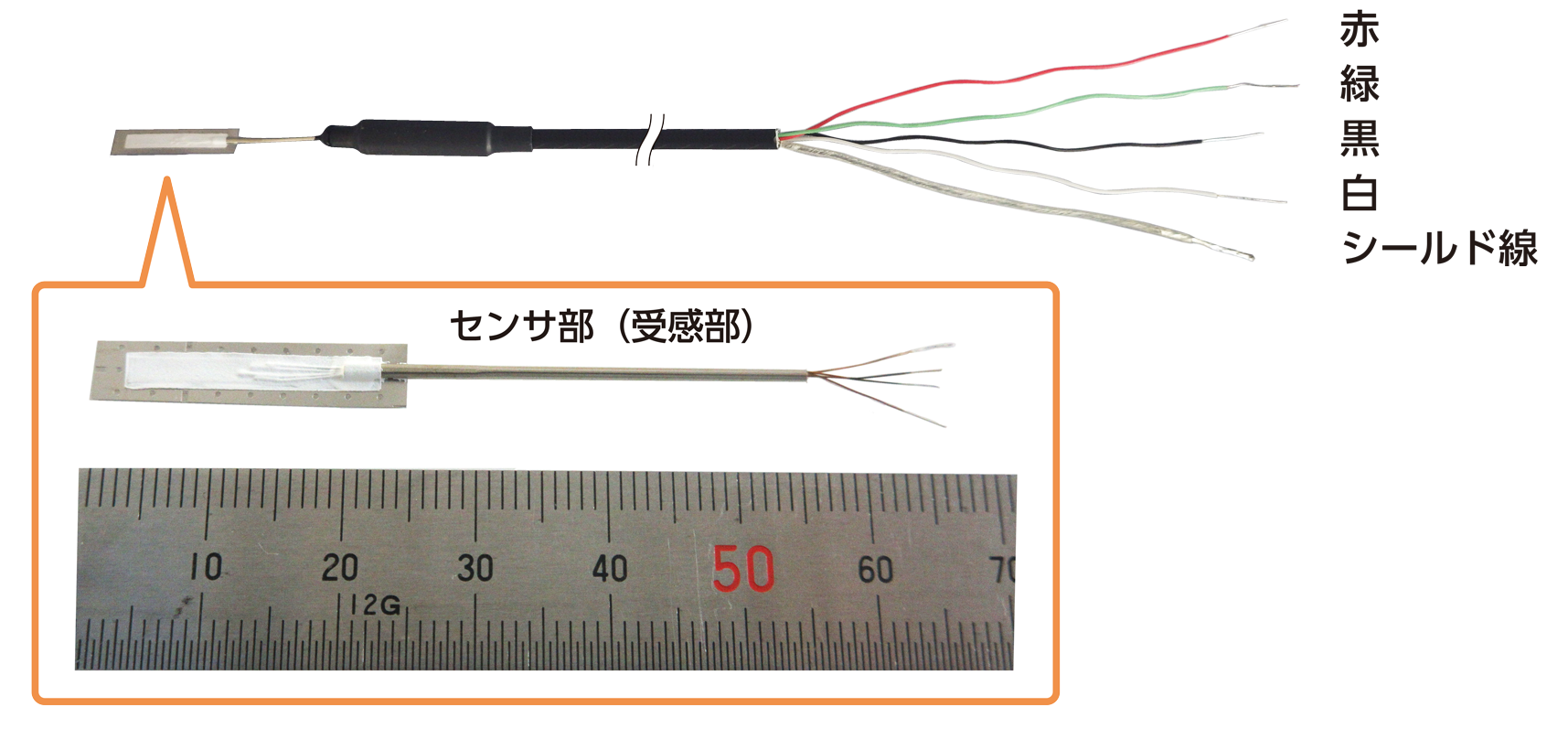

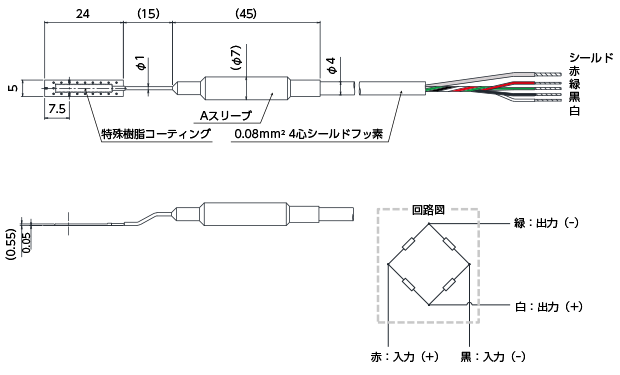

AWシリーズ溶接型ひずみゲージ

受感部及びリード線を耐腐食性に優れた金属材料で完全密閉構造にしてあります。悪環境下、ガスや水中など種々の雰囲気中においても容易に使用できます。ひずみゲージの取付けは、専用ゲージ取付器Ｗ-50Ｒでスポット溶接することにより簡単におこなえます。

AWシリーズ溶接型ひずみゲージ
特長

AWM-8 CE_logo

AWMは、1ゲージ法3線式の受感部が完全密閉した構造で、静的・動的ひずみ測定＋300℃まで使用できます。ゲージベース材料にはインコネル600とSUS304を用意してありますので、取付け対象材料に合わせて選択してください。

主な対象材料 金属
使用温度範囲 －196～＋300℃
温度補償範囲 RT～＋300℃
主な適用接着剤 スポット溶接
ベース材料 インコネル600、SUS304
抵抗素子 特殊合金系
室温におけるひずみ限界 1%(10000×10-6ひずみ)
室温における疲労限界 1×106(±1000×10-6ひずみ)

  • 仕様
    awm8-01_2
    型名 ゲージ長
    (mm)    		 ゲージベース 対象材料 抵抗値
    (Ω)
    寸法（ｍｍ） 材質
    AWM-8-1A-2-11.0 8 L16×W5×T0.7 インコネル600 軟鋼用 120
    AWM-8-1B-2-17.0 SUS304 ステンレス用

    ※ご注文は1枚単位で承ります。
    ※標準のリード線長さ以外にも、ご希望の長さで製作いたします。
    （受注生産：MIケーブルは1m単位、ビニールケーブルは0.5m単位）

関連リンク

AWMD-5/AWMD-8 (動的ひずみ測定専用)CE_logo

AWMDは＋800℃までの高温域に対応している動的ひずみ測定専用ゲージです。標準でハイパスフィルタが付属しています。ハイパスフィルタを使用すると、測定する現象波形の中の不要な直流成分や、低周波成分（熱出力や、ドリフトなど）を除去することができます。測定には直流型の動ひずみ測定器DC-96A／-97Aまたは超小型動ひずみレコーダDC-204Rなどをご使用ください。

主な対象材料 金属
使用温度範囲 －196～＋800℃
温度補償範囲 ―
主な適用接着剤 スポット溶接
ベース材料 インコネル600
抵抗素子 特殊合金系
室温におけるひずみ限界 1%(10000×10-6ひずみ)
室温における疲労限界 1×106(±1000×10-6ひずみ)

  • 仕様
    awmd-5-8_0
    型名 ゲージ長
    (mm)    		 ゲージベース 対象材料 抵抗値
    (Ω)
    寸法（ｍｍ） 材質
    AWMD-5-AKM-2(6F)-1.6Hz 5 L10×W3×T0.7 インコネル600 インコネル600相当 60
    AWMD-8-A-2-1.6Hz 8 L16×W5×T0.7 120

    ※ご注文は1枚単位で承ります。
    ※標準のリード線長さ以外にも、ご希望の長さで製作いたします。
    （受注生産：MIケーブルは1m単位、ビニールケーブルは0.5m単位）

関連リンク

AWH-4/AWH-8CE_logo

ゲージベース材料にはインコネル600とSUS 304を用意してありますので、取付け対象材料に合わせて選択してください。アクティブ素子とダミー素子が組み込まれた2ゲージ型ですが、付属の温度補償回路基板により、4ゲージ法の測定となります。静的ひずみ測定は＋600℃まで、動的ひずみ測定は＋650℃まで使用できます。

主な対象材料 金属
使用温度範囲 静的：－196～＋600℃
動的：－196～＋650℃
温度補償範囲 静的：RT～＋600℃
動的：―
主な適用接着剤 スポット溶接
ベース材料 SUS304 インコネル600
抵抗素子 特殊合金系
室温におけるひずみ限界 0.6%(6000×10-6ひずみ)
室温における疲労限界 1×106(±1000×10-6ひずみ)

  • 仕様
    AWH-8_0
    型名 A B C
    AWH-4 3 10 8
    AWH-8 5 16 16
    型名 ゲージ長
    (mm)    		 ゲージベース 対象材料 抵抗値
    (Ω)
    寸法（ｍｍ） 材質
    AWH-4-7A-2-11.0 4 L10×W3×T0.8 インコネル600 軟鋼用 60
    AWH-4-7B-2-17.0 SUS304 ステンレス鋼用
    AWH-8-7A-2-11.0 8 L16×W5×T0.8 インコネル600 軟鋼用 120
    AWH-8-7B-2-17.0 SUS304 ステンレス鋼用

    ※ご注文は1枚単位で承ります。
    ※標準のリード線長さ以外にも、ご希望の長さで製作いたします。
    （受注生産：MIケーブルは1m単位、ビニールケーブルは0.5m単位）

関連リンク

AWHU-5/AWHU-8CE_logo

静的、動的ひずみ測定ともに＋800℃まで使用できます。ただし、受感部の構造上、＋600℃以上の測定を推奨します。アクティブ素子とダミー素子が組み込まれた2ゲージ型ですが、付属の温度補償回路基板により、4ゲージ法の測定となります。
標準の仕様で、ゲージベースを小さく、スリーブ及びケーブルを細くしてありますので、狭小部、湾曲部に取付け可能です。

主な対象材料 金属
使用温度範囲 －196～＋800℃
温度補償範囲 RT～＋800℃
主な適用接着剤 スポット溶接
ベース材料 インコネル600
抵抗素子 特殊合金系
室温におけるひずみ限界 1%(10000×10-6ひずみ)
室温における疲労限界 1×106(±1000×10-6ひずみ)

  • 仕様
    AWHU-5-8_0
    型名 A B C
    AWHU-5 3 10 22
    AWHU-8 3 16 16
    型名 ゲージ長
    (mm)    		 ゲージベース 対象材料 抵抗値
    (Ω)
    寸法（ｍｍ） 材質
    AWHU-5-9AKM-2(6F)-12.7 5 L10×W3×T0.8 インコネル600 インコネル600相当 60
    AWHU-8-9AKM-2(6F)-12.7 8 L16×W3×T0.8 120

    ※ご注文は1枚単位で承ります。
    ※標準のリード線長さ以外にも、ご希望の長さで製作いたします。
    （受注生産：MIケーブルは1m単位、ビニールケーブルは0.5m単位）

関連リンク

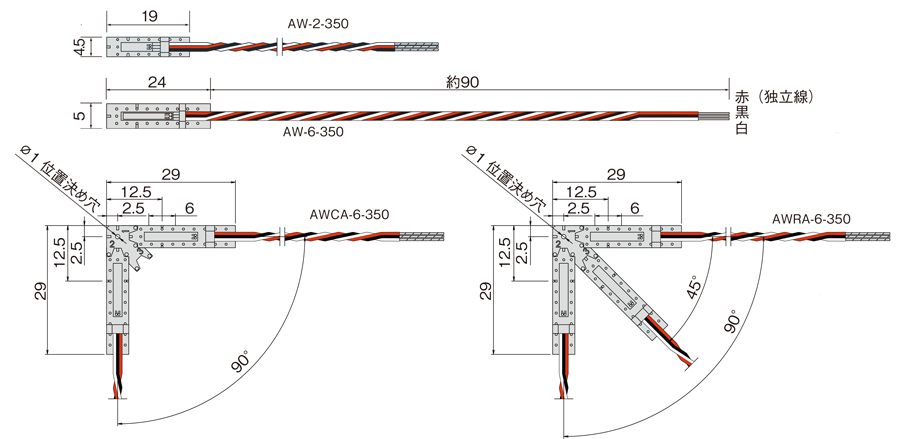

AW-6-350 / AWCA-6-350 / AWRA-6-350CE_logo

耐腐食性に優れたステンレス製のベース（厚み：0.08mm）を、専用ゲージ取付器Ｗ-50RCでスポット溶接することにより、簡単にひずみゲージの取付けができます。
300℃までの高温におけるひずみ測定、接着作業が困難な試験体、長期のひずみ測定等に適しています。2軸・3軸タイプも新たにラインアップしました。

主な対象材料 金属
使用温度範囲 －196～＋300℃
温度補償範囲 ＋10～＋100℃
主な適用接着剤 スポット溶接
ベース材料 SUS304
抵抗素子 特殊合金系
室温におけるひずみ限界 0.5%(5000×10-6ひずみ)
室温における疲労限界 1×106(±1000×10-6ひずみ)

  • 仕様

    使用リード線 φ0.2　ふっ素樹脂被覆線(PTFE)0.1m
    aw-6_awca-6_awra-6
    型名 軸数 ゲージ長
    (mm)    		 ゲージベース 対象材料 抵抗値
    (Ω)
    寸法（ｍｍ） 材質
    AW-6-350-11-4FB01LT 単軸 6 L24×W5 SUS304 軟鋼用 350
    AWCA-6-350-11-4FB01LT ２軸 6 L29×W29
    AWRA-6-350-11-4FB01LT ３軸 6 L29×W29

    ※ご注文は5枚単位で承ります。
    ※標準のリード線長さ以外にも、ご希望の長さで製作いたします。

AWC-8B 1ゲージ法3線式CE

ステンレスチューブ中に受感部素子を封入した完全密封構造になっています。防湿、防水などのコーティングの簡素化、悪環境下および長期間のひずみ測定に適しています。

主な対象材料 金属
使用温度範囲 －20～＋100℃
温度補償範囲 AWC-8B: ＋10～＋100℃
主な適用接着剤 スポット溶接
ベース材料 SUS304
抵抗素子 特殊合金系
室温におけるひずみ限界 0.5%(5000×10-6ひずみ)
室温における疲労限界 1×106(±1000×10-6ひずみ)
