T-ZACCS 9

高速・高精度・高機能データロガー

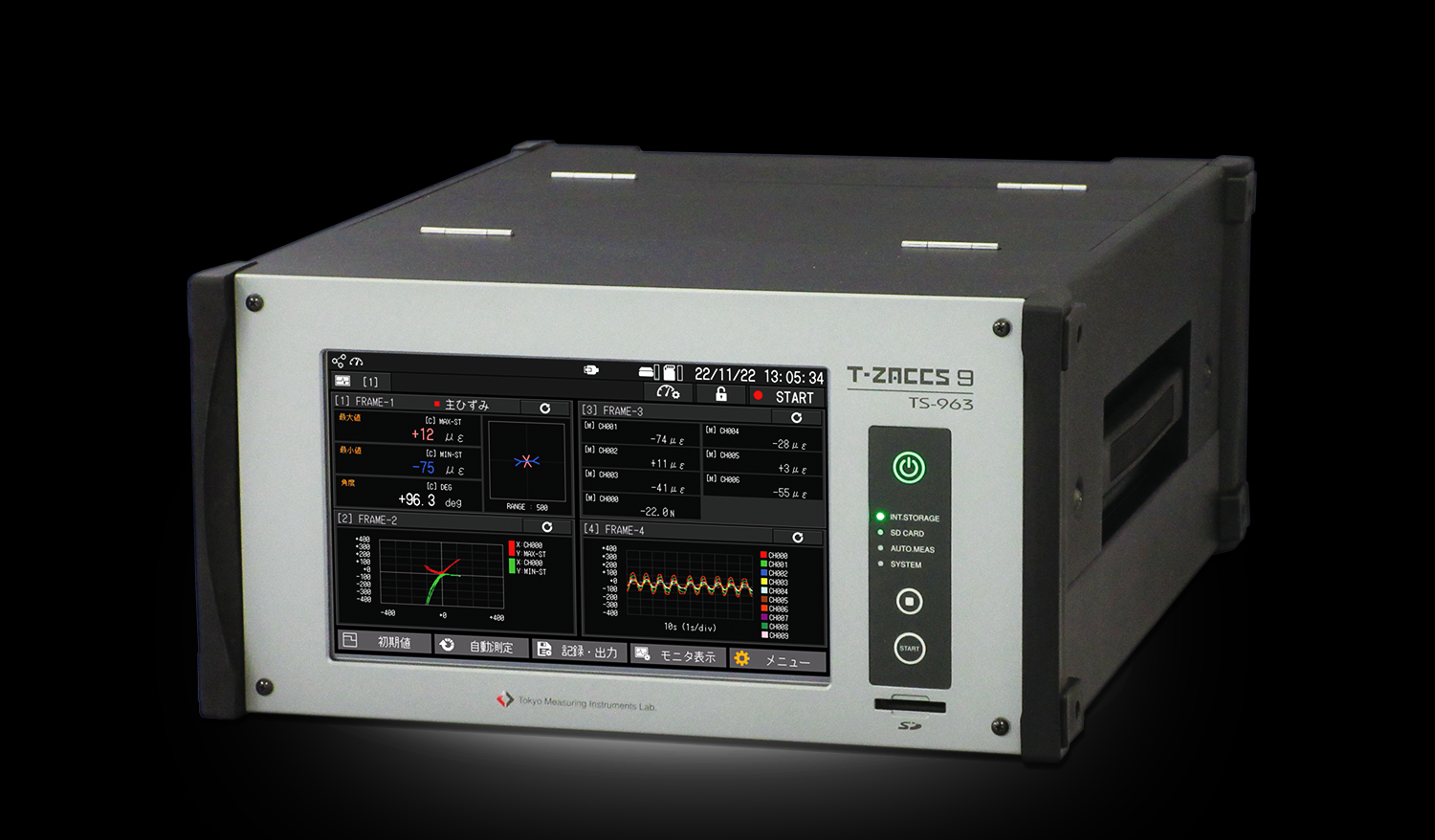

TZL017

高速・高精度・高機能データロガー

TZL001

測定ボックス

TZL002

測定ユニット

TZL013

デジタル変位センサ測定ユニット

TZL15

デジタル出力ユニット

TZL023

アナログ出力ユニット

TZL003

スイッチボックスプロトコル変換器

TZL14

リピータ

TZL22

高速・高精度・高機能データロガー

高精度・高速・多点測定

当社独自の次世代A/D方式によってノイズを除去し、高精度・高安定な測定を実現
高速モードで0.1秒毎に測定
最大1000チャンネルを測定可能
TS-963は内蔵ユニット30CH搭載
TS-960は内蔵ユニット10CH搭載

TZL020

充実のモニタ表示機能

T-ZACCS 9のモニタ表示画面では、0.1秒毎に更新される測定データをリアルタイムで確認可能
9インチワイド画面を活かし、最大60点の測定データを同時表示可能
数値モニタ、MAX/MIN表示、グラフ表示を目的に合わせて選択可能

TZL005

快適な操作性

処理速度の向上・システム構成の刷新によりストレスフリーな操作性を実現
PCに接続時も高速レスポンスによる通信制御が可能
4GBの内蔵メモリ搭載し、外部記録メディアとしてSDカードを採用

TZL006

リモートデータロガー機能

Webブラウザで遠隔操作、
記録データファイルをダウンロード可能

TZL019
TZL018

様々な計測に対応する測定・演算機能

インターバル測定、コンパレータ測定、アラーム測定、サンプリング測定、シーケンス測定と様々な自動測定機能を搭載
任意の演算式に基づきリアルタイムで演算する拡張チャンネル機能を搭載し、T-ZACCS 9上で様々な演算が可能

TZL007

測定ボックス

高精度・高速・多点測定

当社独自の次世代A/D方式によってノイズを除去し、高精度・高安定な測定を実現
高速モードで0.1秒毎に測定
測定点数50点(20台接続時 最大1000点測定可能)

TZL008

測定ユニット

高精度・高速・コンパクト

可搬性に優れた10チャンネルモデル
測定点数10点(EX-50Hなど組合せ 最大1000点測定可能)

TZL011

様々なセンサに対応

・ひずみゲージ、ひずみゲージ式変換器、熱電対、白金測温抵抗体、直流電圧などを測定可能
・接続コネクタとして、NDISコネクタと端子台を選択可能

TZL009

デジタル変位センサ測定ユニット

デジタル変位センサの測定が可能！

可搬性に優れた10チャンネルモデル
測定点数10点(EX-50Hなど組合せ 最大1000点測定可能)

TZL016

デジタル出力ユニット

トリガ、アラーム条件に基づいたデジタル出力

T-ZACCS 9にて設定されたトリガ、アラーム条件に基づき、TTL/LVTTLレベルのデジタル信号を出力
最大10 点の非絶縁TTL またはLVTTL レベルのデジタル信号出力が可能
BNC ケーブルによる簡単接続

TZL023

アナログ出力ユニット

測定データ・演算結果に応じたアナログデータ出力

T-ZACCS 9にて収取した測定データや拡張チャンネル演算結果に応じたアナログデータを出力
アナログ出力点数10点 (2台接続時 最大20点のアナログ出力可能)
出力レンジを±5Ｖ、±10Ｖ、0～+5Ｖから選択可能

TZL010

スイッチボックスプロトコル変換器

ISW/IHWをTS-960/-963で利用可能に！

スイッチボックス ISW-50G/IHW-50GをT-ZACCS 9 TS-960に接続するためのプロトコル変換器です。
EI-01Pにスイッチボックス 1台が接続可能です。

TZL010

リピータ

機器間の通信距離を、さらに100m 延長可能！

T-ZACCS 9 / T-ZACCS BOX / T-ZACCS UNIT 間に接続し、通信距離を延長する為のリピータです。
本器を使用することで機器間100m の延長距離を、さらに100m 延ばすことができます。

TZL021

製品仕様

T-ZACCS 9

型名 TS-963
測定点数 ボックス接続時 最大1000点（測温機能付きゲージ使用時は、最大2000 点)
ボックス接続
内蔵測定ユニット
併用時
内蔵測定ユニット 30 点（測温機能付きゲージ使用時は、60 点まで可能)
測定速度 高速モード 0.1 秒
高精度モード 0.4 秒（50Hz）／0.34 秒（60Hz）
測定モード イニシャル、ダイレクト、メジャー(温度測定はダイレクトのみ)
シンプルメジャー 係数 1.00、単位 センサモードに連動、小数点 センサモードに連動
補正モード Comet NON/Comet A/Comet B
モニタ 設定テーブル数 5
表示フレーム数 0～4
表示モード 数値、MAX・MIN、グラフ（Y-T）、グラフ（X-Y）、グラフ（BAR）、グラフ（ベクトル）
測定 手動測定 START キー（タッチパネルSTART ボタン）
自動測定 インターバル測定、コンパレータ測定、アラーム測定、サンプリング測定、シーケンス測定
インターフェース LAN、USB、RS-232C
センサモード ひずみ 1ゲージ法3線式120/240/350Ω、2ゲージ法、2ゲージコモンダミー法、
4ゲージ法、4ゲージ法高分解能モード、4ゲージ法定電流350Ω、
4ゲージ法定電流350Ω高分解能モード、4ゲージ法0-2V、
測温機能付きゲージ120/240/350Ω
1ゲージ法4線式　120/240/350Ω（EI-01P使用時のみ）
温度 熱電対　T、K、J、B、S、R、E、N
白金測温抵抗体　Pt100 3W
電圧 640mV、64V
拡張チャンネル設定 機能 関数演算およびチャンネル間演算
チャンネル数 100 チャンネル
使用可能変数 チャンネル､拡張チャンネル､定数
演算 四則演算、一般関数、三角関数、ロゼット関数、多段傾斜計関数、論理関数、その他関数
記録 内蔵メモリ（4Ｇバイト）、SDカード (当社指定)
インターフェース LAN、USB、RS-232C
外形寸法 328（W）×174（H）×424（D）mm
質量 約10kg
電源 AC100～240V 50/60Hz　152VA MAX

T-ZACCS 9

型名 TS-960
測定点数 ボックス接続時 最大1000点（測温機能付きゲージ使用時は、最大2000 点)
ボックス接続
内蔵測定ユニット
併用時
内蔵測定ユニット 10 点（測温機能付きゲージ使用時は、20 点まで可能)
測定速度 高速モード 0.1 秒
高精度モード 0.4 秒（50Hz）／0.34 秒（60Hz）
測定モード イニシャル、ダイレクト、メジャー(温度測定はダイレクトのみ)
シンプルメジャー 係数 1.00、単位 センサモードに連動、小数点 センサモードに連動
補正モード Comet NON/Comet A/Comet B
モニタ 設定テーブル数 5
表示フレーム数 0～4
表示モード 数値、MAX・MIN、グラフ（Y-T）、グラフ（X-Y）、グラフ（BAR）、グラフ（ベクトル）
測定 手動測定 START キー（タッチパネルSTART ボタン）
自動測定 インターバル測定、コンパレータ測定、アラーム測定、サンプリング測定、シーケンス測定
インターフェース LAN、USB、RS-232C
センサモード ひずみ 1ゲージ法3線式120/240/350Ω、2ゲージ法、2ゲージコモンダミー法、
4ゲージ法、4ゲージ法高分解能モード、4ゲージ法定電流350Ω、
4ゲージ法定電流350Ω高分解能モード、4ゲージ法0-2V、
測温機能付きゲージ120/240/350Ω
1ゲージ法4線式　120/240/350Ω（EI-01P使用時のみ）
温度 熱電対　T、K、J、B、S、R、E、N
白金測温抵抗体　Pt100 3W
電圧 640mV、64V
拡張チャンネル設定 機能 関数演算およびチャンネル間演算
チャンネル数 100 チャンネル
使用可能変数 チャンネル､拡張チャンネル､定数
演算 四則演算、一般関数、三角関数、ロゼット関数、多段傾斜計関数、論理関数、その他関数
記録 内蔵メモリ（4Ｇバイト）、SDカード (当社指定)
インターフェース LAN、USB、RS-232C
外形寸法 328（W）×148（H）×200（D）mm
質量 約5kg
電源 AC100～240V 50/60Hz　70VA MAX

T-ZACCS BOX

型名 EX-50H
測定対象 ひずみゲージ、ひずみゲージ式変換器
直流電圧、熱電対、白金測温抵抗体
測定点数 50点
測定速度 高速モード 0.1 秒
高精度モード 0.4 秒（50Hz）／0.34 秒（60Hz）
接続台数 最大20 台接続
延長距離 100m（機器間）
接続ケーブル EX 用接続ケーブル(CR-89**)
外形寸法 320（W）×130（H）×490（D）mm
質量 約10kg
電源 AC100～240V 50/60Hz　104VA MAX

T-ZACCS UNIT

型名 EU-10H
測定対象 ひずみゲージ、ひずみゲージ式変換器
直流電圧、熱電対、白金測温抵抗体
測定点数 10点
測定速度 高速モード 0.1 秒
高精度モード 0.4 秒（50Hz）／0.34 秒（60Hz）
接続台数 最大100台接続（TS-960内蔵分含む）
延長距離 100m（機器間）
接続ケーブル EX 用接続ケーブル(CR-89**)
外形寸法 328（W）×98（H）×183（D）mm
質量 約3kg
電源 AC100～240V 50/60Hz　86VA MAX

T-ZACCS UNIT

型名 EU-10D
測定点数 10 点
対応デジタル
変位センサ		   Sensor A（5V） Sensor B（12V）
適合コネクタ R03-PB6M(多治見製) R03-PB8M(多治見製)
センサ供給電源 4.5～5.5V（100mA） 11.4～12.6V（50mA）
ピンアサイン A ： A 相
B ： B 相
C ： +5V
D ： NC
E ： GND
F ： GND		 A ： GND
B ： A 相
C ： +12V
D ： B 相
E ： NC
F ： シールド
G ： NC
H ： NC
入力信号 矩形波電圧入力
カウント形式 A 相＋B 相の位相差によるアップダウンカウント
測定範囲 ±640000 積算カウント
カウントリセット 電源ON 時／フルカウント
接続台数 最大100ユニット接続（TS-960内蔵分含む）
延長距離 100m（機器間）
接続ケーブル EX 用接続ケーブル(CR-89**)
外形寸法 328（W）×183（D）×98（H）mm
質量 約3kg
電源 AC100～240V 50/60Hz　86VA MAX

T-ZACCS UNIT

型名 EU-10DO
機能 トリガ・アラーム信号出力またはユニット間同期信号出力
出力点数 10点
出力 BNC コネクタ
出力形式 非絶縁TTL 出力 DC5V (TTL トリガレベル)
HI (ON)レベル出力電圧：2.0V 以上
LO(OFF)レベル出力電圧：0.8V 以下
非絶縁LVTTL 出力 DC3.3V (LVTTL トリガレベル)
HI (ON)レベル出力電圧：2.0V 以上
LO(OFF)レベル出力電圧：0.8V 以下
最大出力電流 3mA MAX
ユニット同期信号出力 出力信号周波数 10Hz
接続台数 最大1 台
延長距離 100m（機器間）
接続ケーブル EX 用接続ケーブル(CR-89**)
外形寸法 328（W）×98（H）×183（D）mm
質量 約3kg
電源 AC100～240V 50/60Hz　86VA MAX

T-ZACCS UNIT

型名 EU-10VO
機能 任意のチャンネルの測定値を電圧出力
出力点数 10点
出力 BNC コネクタ
出力レンジ ±10V、±5V、0～+5V
校正出力 零および出力レベル範囲で任意に出力
接続台数 最大2 台
延長距離 100m（機器間）
接続ケーブル EX 用接続ケーブル(CR-89**)
外形寸法 328（W）×98（H）×183（D）mm
質量 約3kg
電源 AC100～240V 50/60Hz　86VA MAX

T-ZACCS +

型名 EI-01P
機能 スイッチボックスISW-50G／IHW-50Gの接続
※測定速度、センサモードはスイッチボックスに依存
データロガーとの接続
接続台数 最大20台接続（EX-50Hとの合計）
延長距離 100m（機器間）
接続ケーブル EX 用接続ケーブル(CR-89**)
スイッチボックスとの接続
対象機種 IHW-50G、ISW-50G
ELECTRICAL （RS-422） 接続台数 1 台 50 点
延長距離 2m
接続ケーブル ISW/IHW 用延長ケーブル（CR-832M）
外形寸法 160（W）×60（H）×171.5（D）mm
質量 約1kg
電源 AC100～240V 50/60Hz　12VA MAX

T-ZACCS +

型名 EE-00R
機能 T-ZACCS 9 とT-ZACCS BOX / T-ZACCS UNIT 間、もしくはT-ZACCS BOX / T-ZACCS UNITとT-ZACCS BOX / T-ZACCS UNIT 間に接続し、通信距離を延長する為のリピータ
データロガーとの接続
対象機種 T-ZACCS9/T-ZACCS BOX/T-ZACCS UNIT
接続台数 最大99台接続（1 台増設ごとに10 チャンネル使用不可になる）
延長距離 100m（機器間）
接続ケーブル EX 用接続ケーブル(CR-89**)
外形寸法 160（W）×60（H）×171.5（D）mm
質量 約1kg
電源 AC100～240V 50/60Hz　12VA MAX
