Φ50mm以上の丸棒への取り付けに対応し、タイバー型締め力の測定が可能となりました！

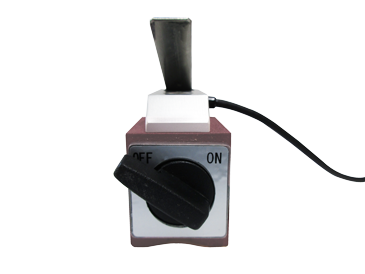

マグネットの吸着力を強くし、φ50ｍｍ以上の丸棒への固定が可能になりました。射出成形機の型締め機構部にあるタイバーに装着して型締め力の測定も可能になります。

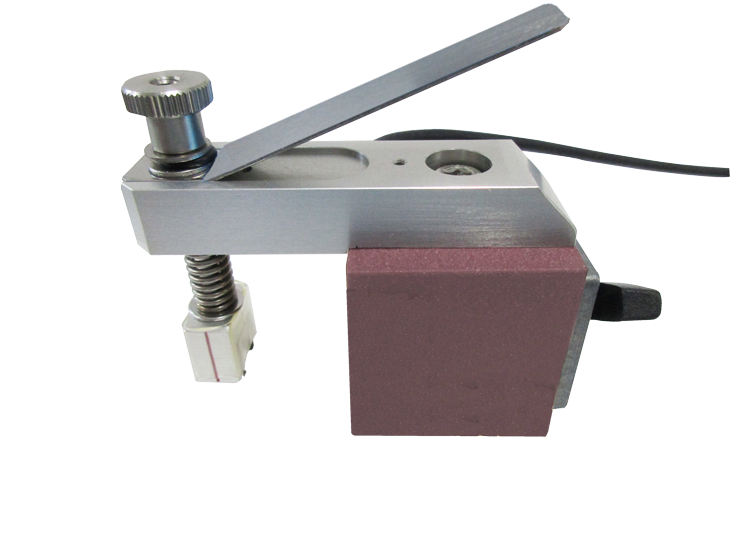

応力聴診器FGMH-2B

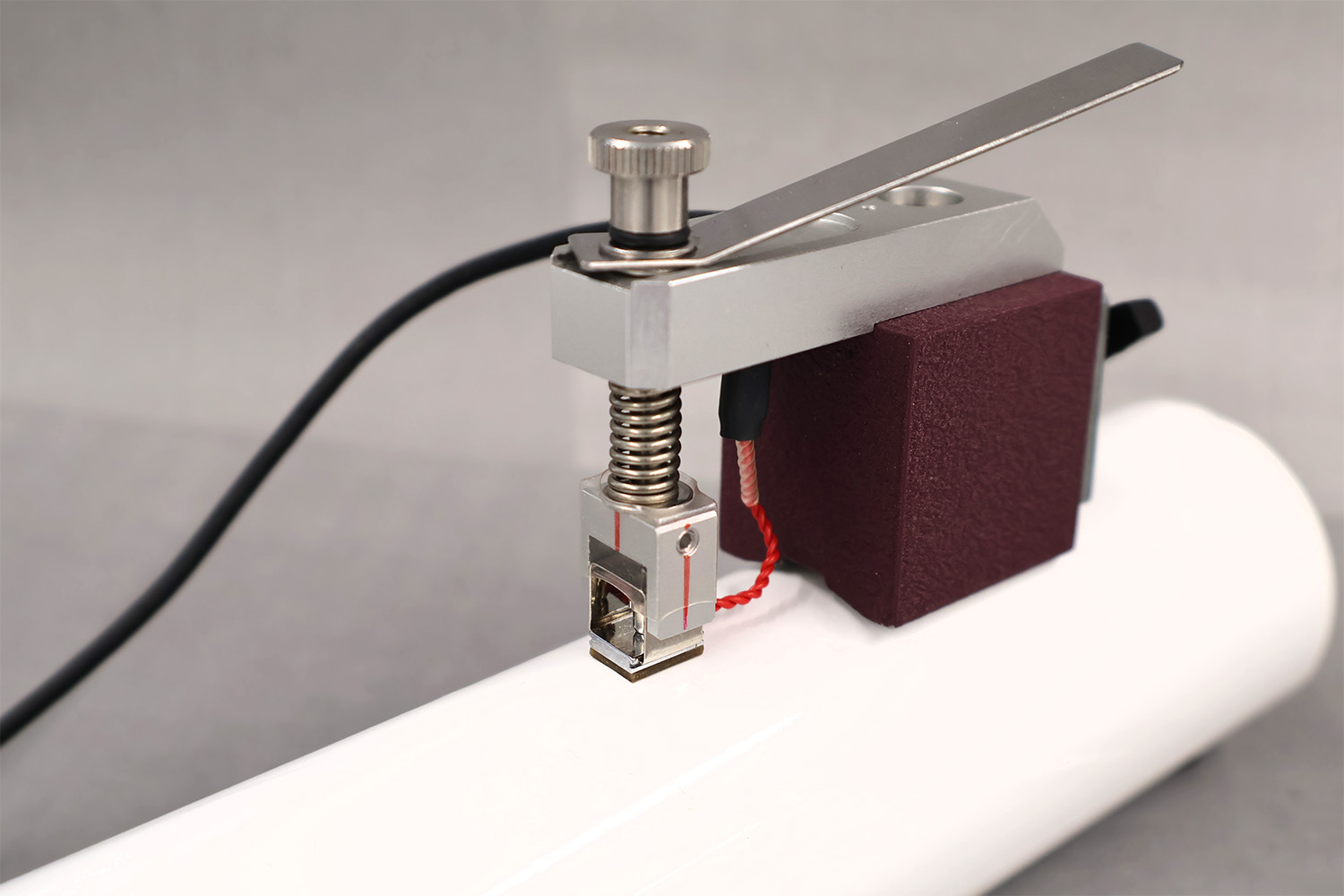

φ50mmの丸棒に固定

応力聴診器は平面への取り付けが原則でしたが、FGMH-2B/-3Bはφ50ｍｍ以上であれば丸棒や曲面への取り付けも可能となり、測定用途が広くなりました。
応力聴診器FGMH-2A、FGMH-3Aの後継機です。

■タイバー型締め力測定

射出成形では、「型締め力」が樹脂（プラスチック）成形品の品質に影響します。射出成形の金型開閉をガイドする支柱を「タイバー」と言います。「タイバー」は、型締め中に、その「型締め力(荷重値)」を受け止めます。
「タイバー」に応力聴診器（FGMH-2B）を取付けることで、型締め時のひずみを測定し、タイバーの直径と弾性係数より算出した係数により「型締め力(荷重値)」を算出することができます。

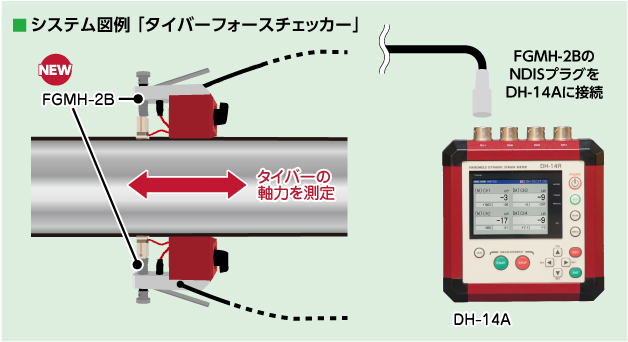

FGMH-2Bとハンドヘルド型DH-14Aの組合せによる、タイバーの型締め力測定を示します。タイバーに生じる軸力ひずみをDH-14Aにて「型締め力(荷重値※)」に変換（ひずみ値での読取りも可）します。φ50～150mmのタイバー径に対応します。
※ 荷重値を読み取る場合は、タイバーの直径と縦弾性係数（ヤング率）の情報が必要です。
