ボルト軸力測定用レンチ

ボルト軸力測定用レンチ BTMP-10A

六角ボルトのボルトヘッドに専用端子を接着し、BTMP-10Aをボルトヘッドにセットするだけで軸ひずみを測定できます。ボルト締付け時に測定用のリード線を着脱する必要がなく、大幅な省力化を図れます。
ボルト径M10以外の場合、当社へお問合せください。

ボルト軸力測定用レンチ BTMP-10A
特長
  • ボルト締結時に測定用リード線の着脱が不要（専用端子TFB-4Sが別途必要です）
  • 1ゲージ4線式により、接触抵抗による指示値の変化がない

関連リンク

ゲージ取付器

溶接型ひずみゲージ取付器 W-50RC

溶接型ひずみゲージの構造物への取付けおよびリード線の固定に使用するゲージ取付器です。出力は1～10/5～50watt secの2レンジを設定可能で、出力パルス幅は約5msと短く、被溶接材料に与える熱的損傷はきわめて小さくなっています。また、出力エネルギーは安定化回路により電源電圧の変動による影響を受けず、ケーブル類も本体に収納できるので取扱いが簡単です。

w-50rc
外形寸法 300(W)×195(H)×195(D)mm
質量 約13kg
電源 AC90-110V
出力エネルギー 1～10Watt sec/5～50watt sec
60watt sec MAX (AC110V 50Hz)
出力電圧 約32V MAX
出力パルス幅 約5ms
使用間隔 2回/秒 (50watt sec の時)

関連リンク

ゲージ接着用加圧治具 プレッシー

ゲージ接着用加圧治具 プレッシー

ひずみゲージを測定対象物に接着する場合、接着剤が硬化するまでひずみゲージを加圧する必要があります。プレッシーはひずみゲージを加圧（PRESS）するだけでなく、透明加圧部からひずみゲージを目視（SEE）することができる加圧治具です。 プレッシーを用いることで、指圧作業に拘束される時間が不用となるだけでなく、一定の加圧力により接着品質が安定します。また、加圧中に目視でひずみゲージの位置や接着剤の流れなどを確認することができます。

プレッシー (PRESSEE)
特長
  • 磁力方式により加圧力が一定で接着品質が安定
  • 加圧部が透明のため目視で接着状況を確認可能
  • スプリング機構により軽い力で容易に着脱可能
  • 加圧中は他の作業ができるため作業効率が向上

  • 仕様
    型名 PM-19　（プレッシー）
    適用ゲージ ゲージ長6mm以下（φ15mm以内のベースサイズ）
    加圧方式 永久磁石による磁力方式
    接着対象 磁性体平面（厚さ1mm以上の鉄板など）
    加圧面形状 φ19mm（粘着性透明緩衝材）
    剥離フィルム ポリエチレンシート（ゲージ付属または別売品）
    使用温度範囲 ＋5～＋50 ℃（接着剤硬化温度内）
    外形寸法 φ29×約30※mm
    質量 約30g

    ※スプリング機構により加圧で縮みます。

白金測温抵抗体/熱電対

白金測温抵抗体/熱電対

被測定物の表面などに取付け、当社データロガーに接続し温度測定を行います。

白金測温抵抗体（Pt100）

ひずみゲージ用接着剤で被測定物に取付ければ、簡単に温度測定ができます。リード線の取付けも承りますので、お問合せください。

型名 規定電流 ベース寸法
(mm)		 抵抗
(Ω)		 使用温度範囲
(℃)
CRZ-2005 1mA以下 5.0×2.0×1.1 100（0℃時） -40～+400

    img_crz-2005-01

    熱電対

    熱電対は2種の異なる金属線を接続し、その両方の接点に温度差を与えると熱起電力が生じる原理（ゼーベック効果）を利用した温度計です。この温度と熱起電力の関係が明確になっているので、一方の接点を開いて作った2端子間に測定器を接続し、熱起電力を測定することにより、温度が測定できます。

    型名 熱電対
    の種類    		 心線の直径
    (mm)    		 仕上り外径 被覆 被覆の色 被覆の
    耐熱温度    		 1巻の
    長さ    		 備考
    T-G-0.32 T 0.32 2.1×3.2 耐熱ビニール 茶 約100℃ 100m 　　
    T-G-0.65 T 0.65 2.6×4.0 耐熱ビニール 茶 約100℃ 　　
    T-6F-0.32 T 0.32 1.0×1.6 ふっ素樹脂 茶 約200℃ 　　
    T-6F-0.65 T 0.65 1.5×2.5 ふっ素樹脂 茶 約200℃ 　　
    T-GS-0.65 T 0.65 φ7.2 耐熱ビニール 茶 約100℃ シールド付き
    K-H-0.32 K 0.32 1.4×2.3 ガラス繊維 青 約350℃ 　　
    K-H-0.65 K 0.65 2.0×3.4 ガラス繊維 青 約350℃ 　　

    関連リンク

    ゲージ端子

    ゲージ端子の種類

    ゲージリードと測定用リード線（ビニールリード線など）との中継に使用します。

    img-tanshi-01

    • 型名一覧
      型名 寸法
      (mm)      		 使用温度範囲
      (℃)      		 摘要 数量
      T-2 10×10×5 －20～＋90 キャラメル型 一般用 100/箱
      T-3
      (3線式測定用)      		 10×10×5 －20～＋90 キャラメル型 一般用 100/箱
      TS-2 7.5×7.5×5 －20～＋90 キャラメル型 小型 100/箱
      TYS-2 7.5×7.5×7 －20～＋90 キャラメル型
      大ひずみ用･ゴム付      		 100/箱
      TY-2 10×10×7 －20～＋90 キャラメル型
      大ひずみ用･ゴム付      		 80/箱
      TY-3
      (3線式測定用)      		 10×10×7 －20～＋90 キャラメル型
      大ひずみ用･ゴム付      		 80/箱
      TP-2 10×10×6 －20～＋60 キャラメル型 自己接着型 100/箱
      TF-2SS 4.6×3.8×0.2 －196～＋180 箔型 一般用 50組/1シート
      TF-2S 6×5.3×0.2 －196～＋180 箔型 一般用 50組/1シート
      TF-2MS 8×7.2×0.2 －196～＋180 箔型 一般用 50組/1シート
      TF-2M 10×9.2×0.2 －196～＋180 箔型 一般用 50組/1シート
      TFY-2SS 4.6×3.8×0.8 －20～＋120 箔型 大ひずみ用･ゴム付 50組/1シート
      TFY-2S 6×5.3×0.8 －20～＋120 箔型 大ひずみ用･ゴム付 50組/1シート
      TFY-2MS 8×7.2×0.8 －20～＋120 箔型 大ひずみ用･ゴム付 50組/1シート
      TFY-2M 10×9.2×0.8 －20～＋120 箔型 大ひずみ用･ゴム付 50組/1シート
      TPF-2SS 4.6×3.8×0.2 －196～＋200 箔型 高温域用 50組/1シート
      TPF-2S 6×5.3×0.2 －196～＋200 箔型 高温域用 50組/1シート
      TPF-2MS 8×7.2 ×0.2 －196～＋200 箔型 高温域用 50組/1シート
      TPF-2M 10×9.2×0.2 －196～＋200 箔型 高温域用 50組/1シート
      TPFH-2SS 4.6×3.8×0.1 －269～＋350 箔型 高温域用 50組/1シート
      TPFH-2S 6×5.3×0.1 －269～＋350 箔型 高温域用 50組/1シート
      TPFH-2MS 8×7.2×0.1 －269～＋350 箔型 高温域用 50組/1シート
      TFB-4S φ12×1 －0～＋60 ボルト軸力測定レンチ用 １0枚/袋

    関連リンク

    中継ケーブル

    中継ケーブル

    チェーンゲージ（CCFXX、CCFYX）に使用する専用の中継ケーブルです。中継ケーブル内で変換配線（11線を30線に変換）をして、測定器へはNDISプラグで簡単に接続できます。

    CGLJ-10A

    チェーンゲージ用

    img_relaycable_02


    チェーンゲージ（CCFXX、CCFYX）に使用する専用の中継ケーブルです。中継ケーブル内で変換配線（11線を30線に変換）をして、測定器へはNDISプラグで簡単に接続できます。
    GLJ-5Aと同様に繰り返しご使用でき、標準のケーブル長以外もご希望の長さで製作いたします。（受注生産）

    型名 標準ケーブル長(m) 接続点数
    （点）    		 使用温度範囲(℃) 寸法(mm)
    長さ×幅×高さ    		 心数/線径
    （断面積）
    CGLJ-10A(3) 3 10 0～＋80 170×66×約46 φ11.1mm
    20/0.18
    (0.5mm2)

    関連リンク

    リード線付ひずみゲージ推奨リード線

    リード線付ひずみゲージ推奨リード線

    当社では、標準のビニールリード線付ひずみゲージの型名表記は、リード線の種類に関係なく2線式は-○L、3線式は-○LTと表記してまいりましたが、環境に配慮した取組としてCEに適合する製品作りの一環として、無鉛はんだ（オプション-F）等への対応のため、2017年4月より、リード線種別による記号標記に変更を実施しました。
    これに伴い、カタログ上ではF・P・PF シリーズのリード線付ひずみゲージの紹介はありませんが、従来通り対応しております。各種ひずみゲージとひずみゲージ専用リード線の組合せも対応可能です。また、測温機能付ひずみゲージ用リード線と各種箔ひずみゲージの組合せも対応可能です。

    ひずみゲージと専用リード線との組合せ表

    • Fシリーズ推奨 ひずみゲージ専用リード線

      一般ひずみ測定用

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJB －20 ～＋80 FLA-5-11-3LJB
      平行ビニール線 LJC FLA-5-11-3LJC
      一般測定 3平行ビニール線 LJBT －20 ～＋80 FLA-5-11-3LJBT
      3平行ビニール線 LJCT FLA-5-11-3LJCT
      中高温 3平行特殊ビニール線 LXT －20 ～＋150 FLA-5-11-3LXT
      測温機能付加 3平行ビニール線 TLJBT －20 ～＋80 FLA-5T-11-3TLJBT
      1ゲージ4線式 ポリプロピレン4平行線
      （モジュラ付）      		 LQM －20 ～＋100 FLA-5-11-3LQM

      残留応力測定・せん断ひずみ・応力集中測定用

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJB/LJB-F －20 ～＋80 FLA-5-11-3LJB
      一般測定 3平行ビニール線 LJBT/LJBT-F －20 ～＋80 FLA-5-11-3LJBT
      中高温 3平行特殊ビニール線 LXT/LXT-F －20 ～＋150 FLA-5-11-3LXT
      1ゲージ4線式 ポリプロピレン4平行線
      （モジュラ付）      		 LQM/LQM-F －20 ～＋100 FLA-5-11-3LQM

      一般ひずみ測定用 GOBLETシリーズ　（CEマーク適合）

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJB-F －20 ～＋80 FLAB-5-11-3LJB-F
      平行ビニール線 LJC-F FLAB-5-11-3LJC-F
      一般測定 3平行ビニール線 LJBT-F －20 ～＋80 FLAB-5-11-3LJBT-F
      3平行ビニール線 LJCT-F FLAB-5-11-3LJCT-F
      中高温 3平行特殊ビニール線 LXT-F －20 ～＋150 FLAB-5-11-3LXT-F
      測温機能付き 3本より線ふっ素樹脂
      (FEP)単心線      		 6FB○TLT －196 ～＋150 FLAB-5T-11-6FB3TLT-F
      1ゲージ4線式 ポリプロピレン4平行線
      （モジュラ付）      		 LQM-F －20 ～＋100 FLAB-5-11-3LQM-F

      ※ CE対応ひずみゲージGOBLETシリーズでは、無鉛はんだ対応リード線のみの取扱いになります。

    • 高温用ひずみゲージ　QFシリーズ推奨 ひずみゲージ専用リード線 (受注生産)

      QFシリーズ推奨 ひずみゲージ専用リード線

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJC －20 ～＋80 QFLA-1-11-3LJC
      一般測定 3平行ビニール線 LJCT －20 ～＋80 QFLA-1-11-3LJCT
      防水 3本より線架橋ビニール線 LJRTA －20 ～＋100 QFLA-1-11-3LJRTA
      測温機能付き 3本より線ふっ素樹脂
      （FEP）単心線      		 6FB○TLT －20 ～＋200 QFLA-1T-11-6FB3TLT-F
      高温 3本より線FEP線 6FA○LT －20 ～＋200 QFLA-1-11-6FA3LT
      3本より線FEP線（易接着用） 6FAS○LT QFLA-1-11-6FAS3LT
      3本より線FEP単心線 6FB○LT QFLA-1-11-6FB3LT

      ※ ○はリード線長

    • 高温用ひずみゲージ　ZFシリーズ推奨 ひずみゲージ専用リード線 (受注生産)

      ZFシリーズ推奨 ひずみゲージ専用リード線

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJC －20 ～＋80 ZFLA-3-350-11-3LJC
      一般測定 3平行ビニール線 LJCT －20 ～＋80 ZFLA-3-350-11-3LJCT
      防水 3本より線架橋ビニール線 LJRTA －20 ～＋100 ZFLA-3-350-11-3LJRTA
      高温 3本より線FEP線 6FA○LT －269 ～＋200 ZFLA-3-350-11-6FA3LT
      3本より線FEP線（易接着用） 6FAS○LT ZFLA-3-350-11-6FAS3LT
      3本より線FEP単心線 6FB○LT ZFLA-3-350-11-6FB3LT
      3本より線FEP線（易接着用） 6FCS○LT ZFLA-3-350-11-6FCS3LT
      3本より線PTFE線 4FA○LT －269 ～＋260
      （短時間であれば
      300℃まで使用可能）      		 ZFLA-3-350-11-4FA3LT
      3本より線PTFE単心線 4FB○LT ZFLA-3-350-11-4FB3LT

      ※ ○はリード線長

    • 高低温用ひずみゲージ　CEFシリーズ推奨 ひずみゲージ専用リード線 (受注生産)

      CEFシリーズ推奨 ひずみゲージ専用リード線

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      高温低温 3本より線FEP線 6FA○LT －269 ～＋200 CEFLA-1-11-6FA3LT
      3本より線FEP線（易接着用） 6FAS○LT CEFLA-1-11-6FAS3LT
      3本より線FEP単心線 6FB○LT CEFLA-1-11-6FB3LT
      3本より線PTFE線 4FA○LT －269 ～＋260 CEFLA-1-11-4FA3LT
      3本より線PTFE単心線 4FB○LT CEFLA-1-11-4FB3LT

      ※ ○はリード線長

    • 極低温用ひずみゲージ　CFシリーズ推奨 ひずみゲージ専用リード線 (受注生産)

      CFシリーズ推奨 ひずみゲージ専用リード線

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      極低温 3本より線FEP線 6FA○LT －269 ～＋200 CFLA-1-350-11-6FA3LT
      3本より線FEP線（易接着用） 6FAS○LT CFLA-1-350-11-6FAS3LT
      3本より線FEP単心線 6FB○LT CFLA-1-350-11-6FB3LT
      3本より線FEP線（易接着用） 6FCS○LT CFLA-1-350-11-6FCS3LT
      3本より線PTFE線 4FA○LT －269 ～＋260 CFLA-1-350-11-4FA3LT
      3本より線PTFE単心線 4FB○LT CFLA-1-350-11-4FB3LT

      ※ ○はリード線長

    • ポリエステルひずみゲージ　Pシリーズ推奨 ひずみゲージ専用リード線

      Pシリーズ推奨 ひずみゲージ専用リード線 （CEマーク適合）

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJB-F －20 ～＋80 PL-60-11-3LJB-F
      平行ビニール線 LJC-F PL-60-11-3LJC-F
      一般測定 3平行ビニール線 LJBT-F －20 ～＋80 PL-60-11-3LJBT-F
      3平行ビニール線 LJCT-F PL-60-11-3LJCT-F
      1ゲージ4線式 ポリプロピレン4平行線
      （モジュラ付）      		 LQM-F －20 ～＋100 PL-60-11-3LQM-F

      ※ ○はリード線長
      ※ 2軸、3軸ゲージにはリード線付加工ができません。
      ※ CE対応ひずみゲージでは、無鉛はんだ対応リード線のみの取扱いになります。

    • ポリエステル箔ひずみゲージ　PFシリーズ推奨 ひずみゲージ専用リード線

      PFシリーズ推奨 ひずみゲージ専用リード線 （CEマーク適合）

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJB-F －20 ～＋80 PFL-10-11-3LJB-F
      平行ビニール線 LJC-F PFL-10-11-3LJC-F
      一般測定 3平行ビニール線 LJBT-F －20 ～＋80 PFL-10-11-3LJBT-F
      3平行ビニール線 LJCT-F PFL-10-11-3LJCT-F
      1ゲージ4線式 ポリプロピレン4平行線
      （モジュラ付）      		 LQM-F －20 ～＋100 PFL-10-11-3LQM-F

      ※ 2軸、3軸ゲージにはリード線付加工ができません。
      ※ CE対応ひずみゲージでは、無鉛はんだ対応リード線のみの取扱いになります。

    • 複合材用ひずみゲージ　UBFシリーズ推奨 ひずみゲージ専用リード線 (受注生産)

      UBFシリーズ推奨 ひずみゲージ専用リード線

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJB-F －20 ～＋80 UBFLA-1-3LJB
      2本より線ビニール線 LH UBFLA-1-3LH
      一般測定 3平行ビニール線 LJBT/LJBT-F －20 ～＋80 UBFLA-1-3LJBT
      3本より線ビニール線（3線式） LHT UBFLA-1-3LHT
      中高温 3平行特殊ビニール線 LXT/LXT-F －20 ～＋150 UBFLA-1-3LXT
      3本より線ふっ素樹脂
      (FEP)単心線      		 6FB○LT －269 ～+200 UBFLA-1-6FB3LT

      ※ ○はリード線長

    • 複合材用ひずみゲージ　BFシリーズ推奨 ひずみゲージ専用リード線 (受注生産)

      BFシリーズ推奨 ひずみゲージ専用リード線

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJB －20 ～＋80 BFLA-2-3-3LJB
      平行ビニール線 LJC BFLA-2-3-3LJC
      一般測定 3平行ビニール線 LJBT －20 ～＋80 BFLA-2-3-3LJBT
      3平行ビニール線 LJCT BFLA-2-3-3LJCT
      中高温 3平行特殊ビニール線 LXT －20 ～＋150 BFLA-2-3-3LXT
      3本より線ふっ素樹脂
      (FEP)単心線      		 6FB○LT －269 ～+200 BFLA-2-3-6FB3LT
      測温機能付加 3平行ビニール線 TLJBT －20 ～＋80 BFLA-2T-3-3TLJBT
      3本より線ふっ素樹脂
      (FEP)単心線      		 6FB○TLT －269 ～+200 BFLA-2T-3-6FB3TLT

      ※ ○はリード線長

    • プラスチック用ひずみゲージ　GFシリーズ推奨 ひずみゲージ専用リード線 (受注生産)

      GFシリーズ推奨 ひずみゲージ専用リード線

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJC/LJC-F －20 ～＋80 GFLA-3-50-3LJC
      一般測定 3平行ビニール線 LJCT/LJCT-F －20 ～＋80 GFLA-3-50-3LJCT

    • 木材・石膏用ひずみゲージ　LFシリーズ推奨 ひずみゲージ専用リード線 (受注生産)

      LFシリーズ推奨 ひずみゲージ専用リード線

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJC/LJC-F －20 ～＋80 LFLA-10-11-3LJC
      一般測定 3平行ビニール線 LJCT/LJCT-F －20 ～＋80 LFLA-10-11-3LJCT

    • 木材長期測定用ひずみゲージ　PFLW・PLWシリーズ推奨 ひずみゲージ専用リード線 (受注生産)

      PFLW・PLWシリーズ推奨 ひずみゲージ専用リード線

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJC/LJC-F －20 ～＋80 PFLW-30-11-3LJC
      一般測定 3平行ビニール線 LJCT/LJCT-F －20 ～＋80 PFLW-30-11-3LJCT
      中高温 3平行特殊ビニール線 LXT/LXT-F －20 ～＋150 PFLW-30-11-3LXT
      1ゲージ4線式 ポリプロピレン4平行線
      （モジュラ付）      		 LQM/LQM-F －20 ～＋100 PFLW-30-11-3LQM

    • 無誘導ひずみゲージ　MFシリーズ推奨 ひずみゲージ専用リード線 (受注生産)

      MFシリーズ推奨 ひずみゲージ専用リード線

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      単軸 ２本より線ビニール線 LJAY －20 ～＋80 MFLA-5-350-1LJAY
      Φ3.2mm２心シールド付ビニール線 LS MFLA-5-350-1LS
      2軸・3軸 ２本より線ビニール線 LJAY －20 ～＋80 MFCAL-2-1LJAY
      Φ3.2mm2心シールド付ビニール線 LS MFCAL-2-1LJAY
      Φ1.5mm3心シールド付ふっ素樹脂
      (FEP)線(3線式)      		 6FD○LTS －269 ～+200 MFCAL-2-6FD1LTS

      ※ ○はリード線長

    • 塑性域ひずみゲージ　YF・YEF・YHFシリーズ推奨 ひずみゲージ専用リード線 (受注生産)

      YF・YEF・YHFシリーズ推奨 ひずみゲージ専用リード線

      使用目的
      温度範囲(℃ )      		 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJC/LJC-F －20 ～＋80 YFLA-2-3LJC-F
      一般測定 3平行ビニール線 LJCT/LJCT-F －20 ～＋80 YFLA-2-3LJCT-F

    • 高耐久ひずみゲージ　DSFシリーズ推奨 ひずみゲージ専用リード線 (受注生産)

      DSFシリーズ推奨 ひずみゲージ専用リード線

      使用目的 品名 リード線記号 リード線の使用
      温度範囲(℃ )      		 型　式　例
      一般測定
      （温度変化無し）      		 平行ビニール線 LJC/LJC-F －20 ～＋80 DSFLA-2-350-3LJC
      一般測定 3平行ビニール線 LJCT/LJCT-F －20 ～＋80 DSFLA-2-350-3LJCT
      中高温 3平行特殊ビニール線 LXT/LXT-F －20 ～＋150 DSFLA-2-350-3LXT
      3本より線ふっ素樹脂
      (FEP)単心線      		 6FB○LT －269 ～+200 DSFLA-2-350-6FB3LT

      ※ ○はリード線長

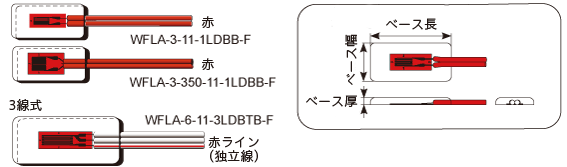

    標準リード線付ひずみゲージ

    一般用ひずみゲージ Fシリーズ、ポリエステルひずみゲージPシリーズ、ポリエステル箔ひずみゲージPFシリーズでは、平行ビニール線、3平行ビニール線によるリード線付ひずみゲージを標準品として揃えてます。

    Fシリーズ一般用ひずみゲージ

    Fシリーズ一般用ひずみゲージ　GOBLET

    Pシリーズ・ポリエステルひずみゲージ

    PFシリーズ・ポリエステル箔ひずみゲージ

    ひずみゲージ専用リード線

    ひずみゲージ専用リード線

    一般の応力測定では省力化のために、ほとんどリード線付ひずみゲージが使用されております。ひずみゲージはお客様のご要望にお応えするために、数多くのリード線付ひずみゲージを用意しております。ひずみゲージのほとんどの製品にはご要望のリード線を接続することが可能です。リード線の接続をご希望の際には、お気軽に当社までご相談ください。

    関連リンク

    鉄筋用コーティングテープ

    鉄筋用コーティングテープ

    鉄筋などの棒状や円筒形の表面にひずみゲージを取付けるときの防水用コーティングテープです。複数のコーティング剤を使用することなく簡単に防水処理ができ、作業時間が短縮できます。
    （施工にはヒートガンが必要になります）

    coating_rein
    型名 適用鉄筋 1ケースの枚数 適用ゲージ 仕上がり寸法（例）
    使用鉄筋 直径×幅(mm)
    CT-D04 D4 10 FLK-2-11 D4 φ10×21
    CT-D06 D6 10 FLK-2-11 D6 φ12×21
    CT-D10 D10 10 FLK-2-11 D10 φ15×21
    CT-D13 D13 10 FLA-3-11 D13 φ19×26
    CT-D16 D16 10 FLA-3-11 D16 φ21×26
    CT-D25 D19～D25 10 FLA-3-11 D25 φ31×31
    CT-D35 D29～D35 10 FLA-3-11 D32 φ37×35

    関連リンク

    ゲージプロテクタ

    ゲージプロテクタ

    鋼材構造物表面に接着するひずみゲージを環境変化からより長く保護することを目的としたゴム製のコーティング枠です。ひずみゲージだけでなく接着剤、通常のコーティング層および機械的保護コーティング剤までもリング形状をした枠内に収納でき長期測定に適しています。本体には延長ケーブルを引き出せる穴を設けてあります。フタをして測定に影響を及ぼす環境変化から保護することができコーティング効果を高くできます。

    ゲージプロテクタ
    gauge_protector



    一次、二次コーティングを終了後に、機械的保護のため、エポキシ樹脂を充填します。



    寸法(mm)

    		 枠：φ100（内径φ92）×15（高）mm
    フタ：φ100×3（厚）

    使用温度範囲(℃)

    		 -20～+80

    接続ケーブル

    		 φ9mm計測用ケーブル推奨

    ※PFL-30-11、PL-60-11など、比較的大きなベースサイズをもつゲージの使用には適していません。

    関連リンク
