計測コンサルタント
計測コンサルタント
![計測コンサルタント](/sites/default/files/inline-images/img-consultants.png)
従来行われてきた計測業務は過去の実績重視の計測方法が数多く存在し、最適価格の検討がなされないケースなど、最新の技術が反映されないといった事に成りかねません。当社の計測コンサルタントは、従来の計測方法を重視しながらも、現場状況を反映させ且つ技術の進歩をリアルタイムに取り入れ、その都度お客様のご希望に沿った計測業務の立案、企画、検討をさせて頂き、技術面のみならず、ご予算に応じた計測提案をご提供させて頂いております。また、計測の企画・提案のみならず、ユビキタス・ネットワーク社会に対応できる計測システムの構築を行い、場合によっては計測データの1次データ処理(物理量変換)のみならず、2次データ処理(評価)まで行い、お客様のご要望にお応えしてまいります。
より効率的な計測を実現すべく、情報・通信機器を駆使した管理・計測システムをご提案します。
各種工事における計測システムの導入事例を[製品を知る>計測事例]で紹介しています。
計測業務
計測業務 MEASURING SERVICE
計測の目的や内容に応じ、最適な計測プロセスを実現します。
正しい計測データを入手するには、必ずしも容易なことではありません。計測の目的や構造物の種類に応じた正しいプロセスを踏んでこそ、信頼性の高い情報が得られます。当社は、計測対象の特性や立地条件に応じてそれらを正しく判断し、現地視察から計測計画書の作成、機器設置、測定、データ収録・処理、さらに報告書の作成に至るまで計測の全てを進めていきます。 技術と経験を活かしたきめ細かな対応とサービスにつとめ、様々な計測を行っています。
主な測定対象項目 | |||||||
---|---|---|---|---|---|---|---|
ひずみ | 変位 | たわみ | 軸力 | 張力 | 曲げ | せん断 | トルク |
摩擦力 | 残留応力 | 圧力 | 風圧 | 土圧 | 水圧 | 波圧 | 加速度 |
速度 | 振動 | 応力頻度 | 温度 | 沈下 | 傾斜 | 伸縮 | 地滑り |
内空変位 | 亀裂変位 | 間隙水圧 | 地下水位 | ケーソン姿勢管理 | 吊り荷 重管理 |
ひび割れ | etc |
技術認定事業者登録
建設業許可 |
東京都知事 許可(般-28)第 115144 号
とび・土工工事業 電気工事業 東京都知事 許可(般-03)第 115144 号
とび・土工工事業 電気工事業 |
---|
技術資料
FWD-Light計測・処理
FWD-Light計測・処理ソフトウェア TC-7100
Windows搭載パソコンにより、小型FWDの制御、計測データの解析を行うソフトウエアです。RS-232Cによりパソコンと専用表示器を接続し、小型FWDを制御します。また、専用表示器で計測、保存したデータの表示、外部プリンタへの印刷などが可能です。
- 特長
- 最大6チャンネルの荷重とたわみの計測が可能
- 計測終了後、ただちに解析結果を表示できる
- 計測データの表示、印刷などが可能
-
波形表示例
-
システムの構成
OS/パソコン/インターフェース/PCカードスロット
OS Windows 7(SP1)/8.1/10/11 パソコン 上記のOSが動作する機種、CDドライブ
HDD容量:2Gバイト以上インターフェース RS-232C (D- sub9ピン) PCカードスロット PCMCIA2.1仕様準拠TYPE
関連リンク
PCコントロール型動ひずみ測定器DC-004P用 コンクリート静弾性係数試験ソフトウェア DC-7972
PCコントロール型動ひずみ測定器DC-004P用 コンクリート静弾性係数試験ソフトウェア DC-7972
本ソフトウェアは、PCコントロール型動ひずみ測定器DC -004Pを使用し、荷重、ひずみなどを測定してコンクリートの静弾性係数を求めるソフトウェアです。荷重計やコンプレッソメータなど繰り返し使用するセンサは事前に登録しておくことで、コンクリート静弾性係数などの算出を効率良く行えます。
「JIS A 1149 コンクリートの静弾性係数試験方法」に準拠しています。
![PCコントロール型動ひずみ測定器DC-004P用 コンクリート静弾性係数試験ソフトウェア DC-7972](/sites/default/files/inline-images/img_dc7972_0.png)
- 特長
- 計測値より圧縮強度、静弾性係数、ポアソン比の算出、印刷が可能
- TEDSセンサ対応、CSVデータ保存可能
- 登録済みセンサの選択で、試験ごとの入力を省略可能
- 動ひずみ測定によりピーク値の取りこぼしがない
-
システムの構成
OS/パソコン/インターフェース/プロテクトキー
対応測定器 PCコントロール型動ひずみ測定器DC-004P OS Microsoft Windows 7(SP1)/8.1/10/11 パソコン 上記OSが推奨とするスペックを満たし、CDドライブ インターフェース USB2.0 (2ポート) プロテクトキー USB ドングル
挿入傾斜計管理
挿入型傾斜計管理ソフトウェア IMP-7210
IMP-7210は、挿入型傾斜計の測定データのデータ処理を行うソフトウェアです。測定器(TC-32K/TC-31K)を使用して測定し、データメモリに蓄えられた挿入型傾斜計の測定データをRS-232Cを介して取り込み、そのデータを基に挿入型傾斜計の各深度での区間変位、累積変位を求め対比図、分布図などのグラフやデータの一覧を出力します。また挿入型傾斜計の測定データを手動により、直接入力することもできます。
- 特長
- 観測孔番(以下、孔番)は、最大99まで設定できます。
- 測定器(TC-32K/TC-31K)のインクリノモード、ノーマルモードとマルチチャンネルモードに対応。
- 測定器(TC-32K/TC-31K/TC-31M)のメモリカードに保存した測定データをパソコンで直接読み取り、データ処理を行うことができます。
- 測定データの中から、任意に初期値のデータを選択することができます。
- 日雨量や水位計のデータを入力し、挿入型傾斜計の測定データと対比してグラフ化することができます。
- 対比図、経時変化図、分布図、数値表は印刷することができます。
-
画面サンプル
対比図/経時変化図/分布図
対比図
傾斜計の累積変位の分布の変化を時系列に作図します。地下水位及び雨量の図も同時に作図します。
経時変化図
傾斜計の指定深度の区間変位の変化を時系列に作図します。
分布図
区間変位または累積変位の分布図を作図します。
-
接続可能な測定器
・TC-32K/TC-31K :1点測定 (ノーマルモード)
・TC-32K(TC-31K) + CSW-5B :2点測定 (マルチチャンネルモード)
(TC-32Kのメモリカードに保存した測定データをパソコンで直接読み取り、
データ処理を行うことが可能。)・インクリノアダプタIA-33
-
システムの構成
OS/パソコン/インターフェース/プロテクトキー
OS Microsoft Windows 7(SP1)/8.1/10 パソコン 上記OS環境が推奨、かつデュアルコア以上のCPU、CDドライブ
HDD容量:インストールに必要な空き容量 約12Mバイト以上
1計測(10CH×240kw)に必要な空き容量 約5Mバイト以上インターフェース RS-232C プロテクトキー USB ドングル
FFT解析
FFT解析処理ソフトウェア DFA-7610
DFA-7610は、当社製測定器TMR-311、TMR-211、DC-204R、DC-104R、DH-14Aの収録データや、ソフトウェアVisual LOG TMR-7630、TMR-7300、TMR-7200、DC-7630、DC-7204、DRA-7630、DRA-730AD、DRA-7162、RD-7640、DS-750、DC-7004Pなどと組合せて計測処理したデータファイルに対して各種解析処理(時間軸波形処理、X-Yグラフ、微積分演算、自己相関関数、周波数解析、伝達関数)をおこなうソフトウェアです。
![FFT解析処理ソフトウェア DFA-7610](/sites/default/files/inline-images/img_dfa7610_0.png)
-
システムの構成
OS/パソコン/インターフェース/プロテクトキー
OS Microsoft Windows 7(SP1)/8.1/10/11 パソコン 上記OSが推奨とするスペックを満たし、CDドライブ
HDD容量:インストールに必要な空き容量 約10Mバイト以上
1計測(10CH×240kw)に必要な空き容量 約5Mバイト以上インターフェース USB (1ポート) プロテクトキー USB ドングル
波形表示

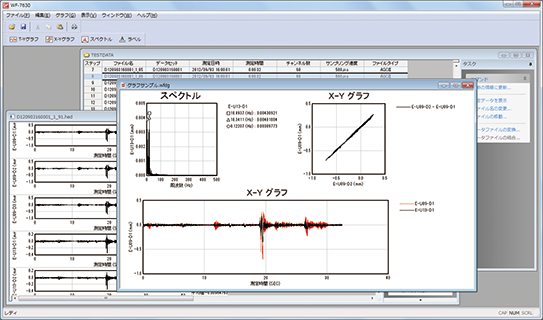

波形表示ソフトウェア WF-7630
当社製測定器DH-14A、TMR-311、TMR-211、DC-204R、ソフトウェア RD-7640、DS-750、RD-7300、TFM-7104、DC-7004P、DRA -7162、TMR -7630、DC-7630、DC-7204により出力されたDADiSP形式の測定データを一覧および波形表示するソフトウェアです。データ再計算、データファイルの結合・切り出し・間引き・CSV変換のほか、最大値・最小値、FFT解析、拡張チャンネルによる演算とグラフ(X-Y、T-Y、スペクトル)の作図をおこなうソフトウェアです。
![波形表示ソフトウェア WF-7630](/sites/default/files/inline-images/img_wf7630-01.png)
- 特長
- DADiSP形式の多くの測定器、ソフトウェアに対応
- フリーランによる分割データファイルを結合
- データファイルの管理、結合、切り出し、間引きが可能
- データファイルのCSV変換時に範囲選択、間引きが可能
- グラフウィンドウに複数のグラフや画像オブジェクトを配置可能
- グラフデータの画像保存、グラフの値をCSVファイル保存が可能
- RD-7630-Mで収録された波形データとビデオの連動が可能
- 頻度データの作図が可能(波形データの頻度処理にはオプションのWF-7630-Hが必要です)
-
システムの構成
OS/パソコン
OS Microsoft Windows 7(SP1)/8.1/10/11 パソコン 上記のOSが動作する機種、CDドライブ プロテクトキー WF-7630-H使用時、頻度処理機能を使用するにはUSBドングルが必要です。
オプション
WF-7630-H(頻度処理)
頻度解析条件を設定し、波形データの頻度解析が行えます。S-N解析条件を設定し、疲労寿命の推定(S-N解析)が行なえます。
頻度解析 | 極大値/極小値法、最大値/最小値法、振幅法、時間法、レベル クロッシング法、レインフロー法の6種類の解析法を用いて、 波形データの頻度処理が行えます。 |
---|---|
頻度解析条件 | 頻度解析方法のほか、フルスケール、ヒステリシス、 スライス数などの条件が設定できます。 |
連続頻度解析 | 波形データファイル一覧から複数のファイルを選択し、連続して頻度解析が行えます。 |
頻度加算 | 頻度データファイル一覧から複数のファイルを選択し、頻度データの値を合計できます。 |
頻度グラフ | 頻度データのグラフが表示できます。 |
S-Nカーブリスト | S-N解析に用いるS-Nカーブの作成、編集、削除、S-Nカーブライブラリヘの登録が行えます。 |
S-N解析 | S-Nカーブと頻度データを用いて、疲労寿命の推定が行えます。 |
S-Nカーブライブラリ | S-Nカーブの管理が行えます。 |
関連リンク
摩擦型トルクセンサシステム FGDH-3A
摩擦型トルクセンサシステム FGDH-3A ![CE](/sites/default/files/inline-images/CE_logo_2_62.gif)
摩擦型トルクセンサシステムFGDH-3Aは摩擦型ゲージの採用により、接着型のひずみゲージでの接着する準備やリード線の面倒な配線作業を必要としません。自動車のドライブシャフトに発生するトルクを測定し、ワイヤレスでデジタルデータを転送します。無線帯域に2.4GHz帯を使用しているため、通信距離が長く、受信アンテナの設置が容易です。センサの取り付けはシャフトを挟み込み、ねじで締結するだけで簡単です。適用シャフト径はφ20~30mm、φ30~40mm、φ40~50mmの3種類で、電源にはUSB電源ケーブルによる充電式を採用しているのでセンサを取り外すことなく充電ができます。
【特許登録済み】
![摩擦型トルクセンサシステム FGDH-3A](/sites/default/files/2019-02/img-fgdh-3a-01.png)
- 特長
- 無線帯域に2.4GHz帯を使用
- 適用シャフト径φ 20 ~ 30mm、φ 30 ~ 40mm、φ 40 ~ 50mm の 3 モデルを用意
- 摩擦型ゲージを用いているので接着不要
- ドライブシャフトに容易に装着して直ちに測定
- デジタル送受信システムの採用でノイズに強く配線作業が不要
- 使い易い充電式
- スリープ機能搭載
-
仕様
型 名 FGDH-3A FGDH-3A-30/40 FGDH-3A-40/50 適用シャフト径 φ20~30mm φ30~40mm φ40~50mm 測定容量 シャフトの直径(外径、内径)、材質、表面粗さ、表面処理による *1 出力 シャフトの直径(外径、内径)、材質、表面粗さ、表面処理による *1 許容温度範囲 -20~+60℃(結露を除く) サンプリング周波数 5kHz 応答周波数 1kHz 無線仕様 2.4GHz 帯高度化小電力データ通信準拠 外形寸法 φ52×50mm φ64×50mm φ75×50mm 質量
(スペーサを除く)約85g 約130g 約160g 保護等級 IP51相当 連続使用時間 約6時間 (23℃±5℃ ) 電源 リチウム2次電池 CEマーキングについて、EU加盟国以外には要求時のみ適合品を出荷します。
本製品は、日本およびEU加盟国、中華人民共和国、大韓民国に対応しています。その他の国については、お問い合わせください。
*1:シャフトの材質、表面粗さ、表面処理によって適応できない場合もございます。【試験条件】
・トルク 500N・m ・出力 *4 2500mV (8000×10-6ひずみ相当) ・非直線性 1%RO (出力8000×10-6ひずみ時) ・試験片の条件 ① 直径 20mm ② 材質 SNCM439 ③ 弾性係数 210,000N/mm2 (当社による試験結果) ④ ポアソン比 0.29 (当社による試験結果) ⑤ 表面粗さ Ra3.2 ⑥ 硬さ HRC38 *4:許容出力:±16,000×10-6ひずみ (初期不平衡分±2000×10-6ひずみを含む)
