測温機能付きひずみゲージの型名の表し方、結線方法

測温機能付ひずみゲージは、温度接点がひずみゲージのタブになり、ひずみゲージと同じ温度を示します。当社のデータロガーで測定できます。
※対応測定器は、TDS-540/-530/-303/-302/-300/-630/-602/-601A/-601/-102/-101R,TC-32K/-31Kのデータロガーに限ります。動ひずみ測定器での測定には対応していません。



測温機能付ひずみゲージの型名の表し方

希望するひずみゲージに測温機能を付けたい場合はゲージ長の後に(T)を追記し、リード線を選びます。希望のリード線長さを○に記入します。FLA-2-11にビニール線を3m付ける場合

となります。

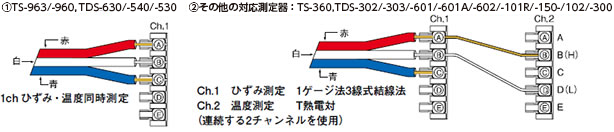

結線方法

測温機能付ひずみゲージは、以下のように測定器へ結線します。
