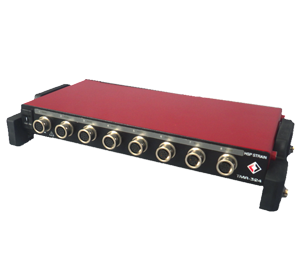

マルチレコーダ 測定ユニット(TMR-300シリーズ)

ひずみ4ゲージユニット TMR-321CE

ひずみ(4Gブリッジ)用、入力ユニットです。オプションのアッテネータケーブル(CR-4010)を利用する事で電圧測定も可能です。

ひずみ4ゲージユニット TMR-321
  • 仕様

    型名 TMR-321
    測定対象 ひずみゲージ式変換器
    直流電圧(オプション:アッテネータケーブル CR-4010,CR-4020)
    測定点数 8点
    入力 ひずみ、電圧(オプション「CR-4010」使用時)
    適用ゲージ抵抗 120~1000Ω
    ブリッジ電源 DC 0.5V、2V
    ひずみ測定範囲 ±20000×10-6 ひずみ(ブリッジ電源DC 2V)
    ±80000×10-6 ひずみ(ブリッジ電源DC 0.5V)
    ゲージ率は2.00固定
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約550g
    電源 DC10V~30V 0.2A MAX(12V)(TMR-311より供給)

ひずみ1G2G4Gユニット TMR-322CE

ひずみ用の入力ユニットです。着脱式のブリッジボックス(SB-120TまたはSB-350T:出荷時選択)と4ゲージ用端子台により1ゲージ3線法、2ゲージ法、4ゲージ法の測定が可能です。

ひずみ1G2G4Gユニット TMR-322
  • 仕様

    型名 TMR-322
    測定対象 ひずみゲージ、ひずみゲージ式変換器
    測定点数 8点
    入力 ひずみ
    適用ゲージ抵抗 120~1000Ω
    ブリッジ電源 DC 0.5V、2V
    測定範囲

    ±20000×10-6 ひずみ(ブリッジ電源DC 2V)
    ±80000×10-6 ひずみ(ブリッジ電源DC 0.5V)

    ゲージ率 2.00固定
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約550g
    電源 DC10V~30V 0.2A MAX(12V)(TMR-311より供給)

ひずみ搬送波ユニット TMR-323CE

ノイズに強い搬送波型動ひずみ測定ユニットです。
誘導ノイズ、商用電源ノイズなどが多い測定現場に最適な、ひずみ(4Gブリッジ)用、入力ユニットです。

ひずみ搬送波ユニット TMR-323
  • 仕様

    型名 TMR-323
    測定対象 ひずみゲージ式変換器
    測定点数 8点
    入力 ひずみ
    適用ゲージ抵抗 120~350Ω
    ブリッジ電源 0.5Vrms、2Vrms、5kHz
    測定範囲

    ±20000×10-6 ひずみ(ブリッジ電源 2Vrmv)
    ±80000×10-6 ひずみ(ブリッジ電源 0.5Vrmv)

    ゲージ率 2.00固定
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約660g
    電源 DC10V~30V 0.3A MAX(12V)(TMR-311より供給)

電圧入力ユニット TMR-331CE

直流±52V測定可能な、電圧の入力ユニットです。着脱式の端子台により結線が容易です。

電圧入力ユニット TMR-331
  • 仕様

    型名 TMR-331
    測定対象 直流電圧
    測定点数 8点
    入力 電圧 チャンネル間絶縁
    測定レンジ ±52V 、±20V 、±10V 、±5 、±1V
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約550g
    電源 DC10V~30V 0.25A MAX(12V)(TMR-311より供給)

熱電対電圧ユニット TMR-332

熱電対T、K、Jによる温度測定、直流電圧±20V測定可能な、測定ユニットです。着脱式の端子台により結線が容易です。

TMR-332
  • 仕様

    型名 TMR-332
    測定対象 熱電対、直流電圧
    測定点数 8点
    入力 熱電対(T、K、J)、電圧 チャンネル間絶縁
    測定範囲 T: -200~+ 400℃
    K: -200~+1300℃
    J: -200~+1200℃
    直流電圧: ±20V
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約550g
    電源 DC10V~30V 0.25A MAX(12V)(TMR-311より供給)

電圧出力ユニット TMR-341CE

他の測定ユニットで測定したひずみ、温度、周波数 データをアナログ変換して、電圧で出力するユニットです。

電圧出力ユニット TMR-341
  • 仕様

    型名 TMR-341
    出力点数 8点
    出力信号 他測定ユニットの測定データの電圧出力 (対応測 定点は任意設定)、4点までの加減算結果の出力
    出力レベル ±10V、±5V、0 ~+5V(5kΩ負荷)
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約550g
    電源 DC10V~30V 0.3A MAX(12V)(TMR-311より供給)

CANユニットTMR-351

CAN インタフェースを内蔵しているため、CAN バスよりデータの記録・出力が可能です。

tmr-351
  • 仕様

    型名 TMR-351
    対応プロトコル CAN Specification V2.0B active 準拠
    ISO11898(High Speed)
    通信速度 10k~1Mbps
    メッセージ数 最大64 (受信:最大64、送信:最大62)
    シグナル数 最大512
    データ受信 指定ID のメッセージを記録
    記録可能なID 数:0~64
    データ長:1~8Byte
    TMR-311 にてモニタ、記録する場合は、シグナル(2byte)×8CH
    データ送信 指定チャンネルのデータ出力
    出力可能なデータ数:0~64
    データ長:16bit(2Byte)
    記録 最大 32MByte (内蔵 RAM )
    TMR -311 にて他の測定ユニットのデータ記録後、全てのメッセージを 別途記録
    機能 データビット指定、エンディアン設定
    送信メッセージについてデータフレーム、リモートフレーム、リモートフレーム受信時返送の選択可能
    メッセージ送信周期選択可能
    リッスンオンリモード選択可能
    表示 ユニット番号設定スイッチ
    CAN SIGNAL:CAN バス信号
    RECEIVE:受信中
    SEND:送信中
    コネクタ D-Sub 9 ピンコネクタ(オス)
    CAN 入力耐電圧-27V~40VDCMAX
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約530g
    電源 0.2A MAX(12V)(TMR-311 より供給)

デジタル入出力ユニットTMR-353

ロータリエンコーダや速度センサなどのデジタルパルス信号をカウント及び周波数変換機能を搭載しています。また、トリガ(測定開始)信号入力、サンプリングクロック信号入出力、アラーム(上下限設定)出力など、さまざまな測定に必要なデジタル入出力を搭載しています。

TMR-353
  • 仕様

    型名 TMR-353
    周波数測定及びパルスカウント部
     入力点数 4点
     入力信号波形 矩形波及び正弦波
    測定電圧範囲 最小入力信号:50mVp-p    最大入力信号:±12V
    応答周波数 1Hz~100kHz
    電源出力 出力電圧:5V/12V
    出力電流:5V/50mA、12V/25mA
    (5V/12V 同時使用不可)
    カウント範囲 0~29,999カウント
    0~899,999,999カウント(1+2CH 32bitカウンタモード)
     機能 周波数測定、カウント数測定、ロータリーエンコーダ演算
    A相B相カウント演算、A相B相Z相角度演算
    デジタル入力部
     入力点数 4点
     入力パルス幅 0.5ms以上(応答周波数:1kHz以下)、負論理
     機能 トリガ入力、外部サンプリング入力、マーカ信号入力
    バランス信号入力、校正出力信号入力(ゼロ/+/-)
    測定開始(RUN)、測定停止(HALT)、測定一時停止(PAUSE)
    (各入力に任意で設定可能)
    デジタル出力部
     出力点数 トリガ信号出力:1点
    アラーム(上限):1点
    アラーム(下限):1点
    サンプリング信号出力:1点
     出力形式 オープンコレクタ出力
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約550g
    電源 0.5A MAX(12V)(TMR-311より供給)

GPSユニット TMR-354

「自動車関連計測システム」を構成する機器で、GPS(Global Positioning System)からの走行位置情報を記録する入力ユニットです。

TMR-354
  • 仕様

    型名 TMR-354
    対応GPS受信機 汎用RS-232C タイプ
    通信速度11520bps
    NMEA プロトコル(電源供給なし)
    CAN タイプ
    通信速度250kbps(電源供給あり)
    位置測定精度 GPS/Galileo/GLONASS/BeiDou
    測位確度2.5mCEP
    更新周期1Hz
    ※使用するGPS 受信機による
    GPS データ 経度0.0000001°単位
    緯度0.0000001°単位
    標高1m 単位
    時刻0.1 秒単位
    速度0.1km/h 単位
    距離 1m 単位
    方位 0.1°単位
    ※使用するGPS 受信機による
    GPS 時刻合わせ GPS 時刻データでのTMR-311 時刻合わせ
    ※地域時間使用
    データ送信 受信したGPS データを記録
    TMR-311 にてモニタ、記録する場合は、GPS データを選択(2byte)×8CH
    記録 最大32Mbyte(内蔵RAM)
    TMR-311 にて他の測定ユニットのデータ記録後、全てのGPS データを別途記録
    機能 モニタ、記録するチャンネルの設定
    記録フォーマットの設定
    地域時間の設定
    TMR-311 時刻合わせの設定
    表示 ユニット番号設定スイッチ
    STATUS:GPS 受信機信号
    RECIVE:受信中
    コネクタ D-Sub 9 ピンコネクタ(オス)
    RS-232C 準拠×1
    CAN 準拠×1
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約530g
    電源 0.2A MAX(12V)(TMR-311 より供給)

    ※対応GPS受信機については問い合わせください



チャージアンプユニット TMR-361

電荷出力型圧電式加速度計(他社製品)を入力センサとして測定するためのチャージアンプユニットです。最大4台の圧電型センサを接続することができます。

TMR-361
  • 仕様

    型名 TMR-361
     入力点数 4点
    適合圧電型加速度計 電荷出力型加速度計 電荷感度 0.1~10pC(m/s2)
    入力コネクタ ミニチュアコネクタ 10-32UNF
    許容電荷入力 10000pC
    測定確度 250pC レンジ 0.01pC 分解能
      電荷感度1pC/(m/s2)にて250m/s2 相当
    2500pC レンジ 0.1pC 分解能
      電荷感度1pC/(m/s2)にて2500m/s2 相当
    10000pC レンジ 0.4pC 分解能
      電荷感度1pC/(m/s2)にて10000m/s2 相当
    応答周波数 1Hz〜10kHz
    ローパスフィルタ
    遮断周波数 デジタルフィルタ
    1Hz〜1kHz(1Hz単位で設定可能)
    およびPASS(アナログフィルタ10kHz)
    −3dB±1dB
    遮断特性 1~1kHz:-12dB±1dB/oct
    バタワースまたはベッセルフィルタ
    PASS(10kHz):ベッセルフィルタ
    ハイパスフィルタ
    遮断周波数 デジタルフィルタ
    1Hz 固定
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約550g
    電源 0.35A MAX(12V)(TMR-311より供給)

同期ユニット TMR-372

同期ユニットTMR-372は、TMR-300シリーズとTMR-200シリーズの同期測 定を可能にするユニットです。コントロールユニットTMR-211を組合せ最大4台 のサンプリング、トリガ同期測定ができます。

同期ユニット TMR-372
  • 仕様

    型名 TMR-372
    同期可能ユニット TMR-211
    複数台同期 最大4台(マスター含む)
    ・TMR-311×1台+TMR-211×3台
    ・TMR-311×2台+TMR-211×2台
    ・TMR-311×3台+TMR-211×1台
    ※TMR-372は1システムで1台 のみ 使 用 可 能、 TMR-311が複数ある場合、必ずマスター側に接 続する。
    ※TMR-372を接続したTMR-311は、接続できるユ ニット数が9ユニットに制限される。
    遅延時間 最速サンプリング100kHz(10μs)にて
    TMR-311から計測開始した場合、TMR-311のデー タがTMR-211のデータに対して390μs遅延する。
    TMR-211から計測開始した場合、TMR-311のデー タがTMR-211のデータに対して350μs遅延する。
    外形寸法 200(W)×25(H)×100(D)mm
    質量 約500g
    電源 DC10V~30V 0.25A MAX(12V)(TMR-311より供給)
