無誘導ひずみゲージ

QMFシリーズ無誘導ひずみゲージ

磁界中におけるひずみ測定に適したひずみゲージです。2枚のひずみゲージエレメントを重ね合わせることで、受感部に生じる電磁誘導ノイズを相殺し、リード線では、ツイスト構造にすることで同様に誘導ノイズを相殺します。磁界の変化に伴う誘導ノイズの影響を受けにくい構造になっています。ポリイミド樹脂をベースに用い高温測定に対応しています。

主な対象材料 金属
使用温度範囲 -30~+200℃
温度補償範囲 0~+150℃
主な適用接着剤 CN、NP-50、EB-2
ベース材料 ポリイミド樹脂
抵抗素子 Ni-Cr系
室温におけるひずみ限界 1%(10000×10-6ひずみ)
室温における疲労限界 1×105(±1500×10-6ひずみ)
  • 単軸CE

    単軸

    ゲージパターン 型名 ゲージ長
    (mm)
    ゲージ幅
    (mm)
    ベース長
    (mm)
    ベース幅
    (mm)
    抵抗値
    (Ω)
    qmfla-2 QMFLA-2-11
    QMFLA-2-17
    QMFLA-2-23
    2 0.5 5 1.5 120
    qmfla-5 QMFLA-5-11
    QMFLA-5-17
    QMFLA-5-23
    5 0.8 9 1.8 120
    qmfla-2-350 QMFLA-2-350-11
    QMFLA-2-350-17
    QMFLA-2-350-23
    2 0.3 4.5 1.5 350
    qmfla-5-350 QMFLA-5-350-11
    QMFLA-5-350-17
    QMFLA-5-350-23
    5 0.3 7.8 1.5 350

    ※ご注文は10枚単位で承ります。

  • QMFシリーズ推奨 ひずみゲージ専用リード線

    QMFシリーズ推奨 ひずみゲージ専用リード線

    使用目的 品名 リード線記号 リード線の使用
    温度範囲(℃ )
    型 式 例
    界中 常温
    (温度変化無し)
    2本より線ビニール線  LJAY-F -20 ~+80 QMFLA-2-11-1LJAY-F
    φ3.2mm2心シールド
    付きビニール線
    LS-F QMFLA-2-11-1LS-F
    磁界中 常温 φ3mm3心シールド
    付きビニール線
    LTSA-F QMFLA-2-11-1LTSA-F
    磁界中 常温
    (根元3線仕様)
    LTSAS-F QMFLA-2-11-005LET-1LTSA-F
    磁界中 高温 φ1.5mm3心シールド付
    ふっ素樹脂(FEP)線
    6FD○LTS-F -30~+200 QMFLA-2-11-6FD1LTS-F
    磁界中 高温
    (根元3線仕様)
    6FD○LTSS-F QMFLA-2-11-005LET-6FD1LTS-F

    ※ ○はリード線長
    ※ CE対応ひずみゲージでは、無鉛はんだ対応リード線のみの取扱いになります。

    使用目的品 名リード線の使用温度範囲(℃ )1m当り往復抵抗値(Ω)型 式 例磁界中 常温(温度変化無しの場合)2本より線ビニール線(LJAY-F)-20 ~+800.44QMFLA-2-11-1LJAY-F磁界中 常温(温度変化無しの場合)φ3.2mm2心シールド付きビニール線(LS-F)-20 ~+800.44QMFLA-2-11-1LS-F磁界中 常温φ3mm3心シールド付きビニール線(LTSA-F)-20 ~+800.44QMFLA-2-11-1LTSA-F磁界中 高温φ1.5mm3心シールド付ふっ素樹脂(FEP)線(6FD〇LTS-F)-30 ~+2001.1QMFLA-2-11-6FD1LTS-F磁界中 常温(根元3線仕様)φ3mm3心シールド付きビニール線(LTSAS-F)-20 ~+800.44QMFLA-2-11-005LET-1LTSAS-F磁界中 高温(根元3線仕様)φ1.5mm3心シールド付ふっ素樹脂(FEP)線(6FD〇LTSS-F)-30 ~+2001.1QMFLA-2-11-005LET-6FD1LTSS-Fリード線の種類と表記[a]:温度補償範囲対象材料(線膨張係数×10-6/℃)[z]:リード線長(m)QMFLA-2-[a]-6FD[z]LTS-F赤(独立線)シールド線QMFLA-2-[a]-005LET-6FD[z]LTSS-F赤(独立線)シールド線QMFLA-2-[a]-[z]LTSA-FQMFLA-2-[a]-[z]LS-Fシールド線QMFLA-2-[a]-[z]LJAY-F赤(独立線)シールド線QMFLA-2-[a]-005LET-[z]LTSAS-F赤(独立線)シールド線



MFシリーズ無誘導ひずみゲージ

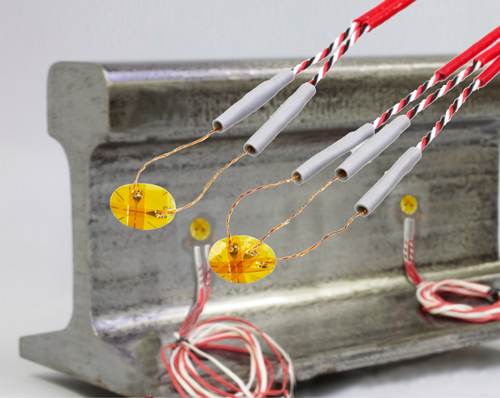

磁界中におけるひずみ測定に適した無誘導ゲージです。2枚の ひずみゲージエレメントを重ね合わせることでゲージ部に生ず る電磁誘導ノイズを相殺し、リード線ではツイスト構造にする ことで同様に誘導ノイズを相殺します。磁界の変化に伴う誘導 ノイズの影響を受けにくい構造になっています。

MFシリーズ無誘導ひずみゲージ
主な対象材料 金属
コンクリート
使用温度範囲 MFLA:-20~+80℃
MFCAL/MFRAL:-20~+200℃
温度補償範囲
主な適用接着剤 CN、CN-E、RP-2
ベース材料 MFLA:特殊プラスチック
MFCA/MFRA:  ポリイミド
抵抗素子 Ni-Cr系
室温におけるひずみ限界 1%(10000×10-6ひずみ)
室温における疲労限界 1×106(±1500×10-6ひずみ)
  • 単軸/2軸/3軸

    使用リード線 0.08mm2ビニールより線2線1m付 リード線1m当たりの往復の抵抗値 0.44Ω

    mf



    img_mfcral_mfcrl
    型名 ゲージ長
    (mm)
    ゲージ幅
    (mm)
    ベース長
    (mm)
    ベース幅
    (mm)
    抵抗値
    (Ω)
    リード線の長さ
    MFLA-2-350-□-1LJAY 2 0.5 4.7 1.9 350 ビニールより線
    2線1m
    MFLA-5-350-□-1LJAY 5 0.7 8.1 1.9 350 ビニールより線
    2線1m
    MFLA-2-350-□-1LS 2 0.5 4.7 1.9 350 シールド付
    ビニールより線
    2線1m
    MFLA-5-350-□-1LS 5 0.5 7.9 1.9 350 シールド付
    ビニールより線
    2線1m

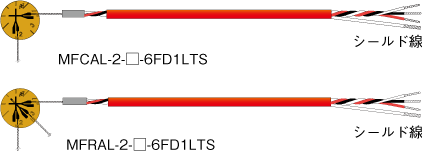

    MFCAL-2-□-6FD1LTS 2 0.1 φ7 120 φ1.5 0.04mm2
    シールド付
    3線式ふっ素樹脂
    (FEP)被覆より線
    MFCAL-2-350-□-6FD1LTS 2 0.2 φ7 350 φ1.5 0.04mm2
    シールド付
    3線式ふっ素樹脂
    (FEP)被覆より線
    MFRAL-2-□-6FD1LTS 2 0.1 φ7 120 φ1.5 0.04mm2
    シールド付
    3線式ふっ素樹脂
    (FEP)被覆より線
    MFRAL-2-350-□-6FD1LTS 2 0.2 φ7 350 φ1.5 0.04mm2
    シールド付
    3線式ふっ素樹脂
    (FEP)被覆より線
    コンクリート用
    MFLA-60-350-□-1LJAY
    60 0.1 64 5 350 ビニールより線
    2線1m
    コンクリート用
    MFLA-60-350-□-1LS
    60 0.1 64 5 350 シールド付
    ビニールより線
    2線1m

    ※ご注文は10枚単位で承ります
