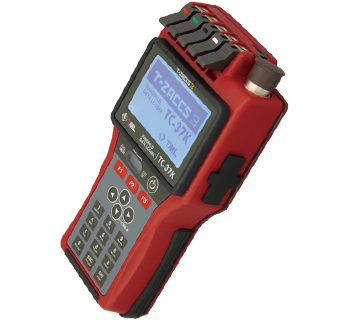

ハンドヘルドデータロガー TC-37K
T-ZACCS3 ハンドヘルドデータロガー TC-37K
さらに速く、さらに使いやすく。
適用センサ拡充のハンドヘルドデータロガー！
片手にすっきりと収まるコンパクト設計のハンドヘルドタイプ測定器です。
従来機「TC-32K」でご好評いただいた特長をそのままに、さらに使いやすく進化しました。
新モデルでは、センサモード（1ゲージ法2線式）の追加により対応範囲を拡大。
また、モニタ間隔100msecおよび0.5秒／0.2秒／0.1秒インターバルの高速記録に対応し、より細やかなデータ取得が可能になりました。
操作性の面でも、ショートカットキーの追加や階層メニューの簡素化によってスムーズな操作を実現。
さらに、取付用ネジ間隔を変更せずに小型化を実現しており、既存システムへの置き換えも容易です。
新規ユーザーはもちろん、TC-32Kをご使用中のお客様にもご満足いただける改良モデルです。
- 特長
- ひずみ、直流電圧、熱電対、白金測温抵抗体、抵抗、絶縁抵抗が測定可能
- 絶縁抵抗測定もできるのでセンサのチェックも可能
- 1G4W対応（1ゲージ4線式ひずみ測定法）および1ゲージ法2線式対応(Comet A推奨)
- 計測ソフトTDS-7130v2対応
- TEDS対応
- 使いやすい端子部、ばら線の接続もワンタッチ
- インターバルタイマによる自動測定、1秒未満の繰り返し測定も可能
- 低消費電力
- 電源は単3形乾電池4本で、現場での交換が容易
- CSW-5Bとの組合せで多点測定も可能
- 2軸傾斜計用アダプタとの組合せ可能
- 防滴構造（IP54）
-
仕様
型名 TC-37K 測定対象 ひずみゲージ、ひずみゲージ式変換器 直流電圧、熱電対、白金測温抵抗体、抵抗、絶縁抵抗 測定点数 1点(TC-37K単体)
2点(2 軸挿入型傾斜計用アダプタIA-33、IA-32組合せ時）)
5点(CSW-5B/CSW-5B-05組み合わせ時)ひずみ測定範囲 ±30000×10-6ひずみ
±300000×10-6ひずみ(レンジ×10）
ゲージ率は2.00固定測定速度 通常モード： 500ms/点（モニタ）、500ms/点（スキャニング）
高速モード： 100ms/点（モニタ）、100ms/点（スキャニング）外形寸法 102(W)×49(H)×202(D)mm（突起部を除く） 質量 約750g 電源 単3形アルカリ乾電池 4本
専用ACアダプタ（CR-1867）または、外部電源入力DC9～18V
USBバスパワーから供給可 -
仕様（詳細）
測定能力
測定点数 シングルチャンネルモード
／傾斜計 1 軸モード１点 センサ入力 ワンタッチ端子 NDIS ワンタッチコネクタ マルチチャンネルモード
（専用スイッチボックス組合せ時）５点 対象スイッチボックス CSW-5B、CSW-5B-05 傾斜計 2 軸モード
（2 軸挿入型傾斜計用アダプタ
組合せ時）２点 対象アダプタ IA-33、IA-32 測定速度 通常モード 500ms/点（モニタ）、500ms/点（スキャニング） 高速モード 100ms/点（モニタ）、100ms/点（スキャニング） 測定点切換方式 シングルチャンネルモード 1チャンネルの繰り返し測定 マルチチャンネルモード *0 から*4 まで 5 チャンネルの自動切換え測定 測定モード イニシャル、ダイレクト、メジャー
（温度測定はダイレクトのみ）シンプルメジャー 係数 1
単位 センサモードに連動
小数点 センサモードに連動補正モード Comet NON、Comet A、Comet B モニタ 表示モード OFF、数値、波形（Y-T）、数値・最大値・最小値 表示チャンネル数 数値表示 1、2、5 点 波形（Y-T）表示 1 点 数値・最大値・最小値表示 1、2、5 点 測定 手動 スタートキースイッチ 自動 インターバルタイマ インターフェース USB、RS-232C チャンネル設定 係数 ±(0.00001～200000) 単位 με､mV､℃､kgf、mm など 48 種類 小数点 小数点以下の表示を 0～5 桁
任意に設定可能オフセット 任意測定チャンネルごとに書込み センサモード 接続するセンサ種別を設定 ひずみ 1 ゲージ法 2 線式 120/240/350Ω、
1 ゲージ法 3 線式 120/240/350Ω、
1 ゲージ 4 線式 120/240/350Ω、
2 ゲージ法、
4 ゲージ法、
4 ゲージ法定電流 350Ω、
4 ゲージ法 0-2V モード、
測温機能付きゲージ 120/240/350Ω※1電圧 DC 300mV（V1/1）
DC 30V（V1/100）
DC Auto※2温度 熱電対 T､K､J､B､S､R､E､N、
Pt100 3W※1 測温機能付きゲージは、シングルチャンネルモードのみ使用可能
※2 DC Auto は、シングルチャンネルモードのみ使用可能
※2 DC Auto は、入力電圧によって V1/1、V1/100 を自動切換ひずみ測定 適用結線法、
ゲージ抵抗1ゲージ法2線式 120,240,350Ω 1ゲージ法3線式 120,240,350Ω 1ゲージ4線式 120,240,350Ω 2ゲージ法 120～1000Ω 4ゲージ法 120～1000Ω 4ゲージ法定電流 350Ω 4ゲージ法 0-2V モード 120～1000Ω 測温機能付きゲージモード
(1ゲージ法3線式)120,240,350Ω
T JIS C1602:2015、IEC 60584-1:2013センサケーブル延長範囲 1ゲージ4線式 ケーブル往復抵抗 200Ω以内 4ゲージ法定電流 350Ω ケーブル往復抵抗 400Ω以内 感度変化 4ゲージ法定電流 350Ω +0.1～-0.5%
/ケーブル往復抵抗 100Ωリード線抵抗補正範囲
Comet B(1G3W)ゲージ抵抗 120Ω 約100Ω以下 ゲージ抵抗 240Ω 約200Ω以下 ゲージ抵抗 350Ω 約300Ω以下 零点安定度 ±1.0×10－６ひずみ/℃以内(1 ゲージ法）
±0.5×10－６ひずみ/℃以内(2 ゲージ法初期不平衡 ±750×10－６ひずみ以内(1 ゲージ法）
±500×10－６ひずみ以内(1 ゲージ 4 線式）
±500×10－６ひずみ以内(2 ゲージ法）直流電圧測定 入力インピーダンス 1MΩ以上 B-D間許容入力電圧 DC±50V MAX 熱電対温度測定 適用熱電対 T,K,J,B,S,R,E,N
JIS C1602:2015、IEC 60584-1:2013白金測温抵抗体測定 適用白金抵抗測温体 Pt100(500μ A 定電流 3 線式)
JIS C1604：2013、IEC 60751:2008※測温機能付きゲージモードは、シングルチャンネルモードのみ使用可能
TEDS 機能 TEDS 規格 IEEE1451.4 クラス 2 対応(テンプレート No.33) 機能 センサ情報の読込みと設定 オートパワーOFF 機能 操作やインターフェースからコマンドを任意の設定時
間受けないと自動的に電源を OFF する（オートパワー
OFF 機能の ON/OFF 設定可）※TEDS 機能は、シングルチャンネルモードのみ使用可能
チェック機能
絶縁チェック 機能 接続されたセンサと供試体間の絶縁抵抗を確認
印加電圧 2.5V範囲 0～500MΩ 確度 ±20%rdg
※電池駆動時分解能 0.1MΩ 測定速度 約 1s 抵抗チェック 機能 入力端子 A-B 間の抵抗を確認
10μA 定電流方式範囲 0～30kΩ 確度 0～3kΩ ±(0.5％rdg＋0.2Ω)
3k～30kΩ ±(0.5％rdg＋2Ω分解能 0.1Ω(0～3kΩ)
1Ω(3k～30kΩ)測定速度 約 0.5s ばらつきチェック 測定値のばらつきの確認 リード線抵抗チェック 1ゲージ法3線式のリード線抵抗分電圧の確認 ブリッジ出力チェック 1ゲージ法2線式および 1 ゲージ法 3 線式の補正
演算なしのブリッジ出力電圧の確認測定時チェック オープンチェック 熱電対断線チェック 設定リスト表示 イニシャル値 リード線抵抗分電圧
ひずみ測定 ブリッジ電源 DC1V 46ms(50Hz)
※4 ゲージ法 0-2V モードは DC2V 24ms(50Hz)初期値記憶範囲 ±160000×10-6 ひずみ 確度の温度係数 ±0.002％rdg/℃ 確度の経年変化 ±0.02％rdg/年 測定範囲および分解能 測定範囲 分解能 ± 30000×10-6 ひずみ
※4 ゲージ法 0-2V モードは
±15000×10-6 ひずみ1×10-6 ひずみ ±300000×10-6 ひずみ
※4 ゲージ法 0-2V モードは
±150000×10-6 ひずみ10×10-6 ひずみ 確度（23℃±5℃）
(1 ゲージ 4 線式を除く)±(0.08％rdg+1digit) 確度（23℃±5℃）
(1 ゲージ 4 線式)±(0.28％rdg+1digit) 定電流ひずみ測定（4 ゲージ法のみ） ブリッジ電源 DC2.86mA 46ms(50Hz) ブリッジ抵抗 350Ω 初期値記憶範囲 ±160000×10-6 ひずみ 確度の温度係数 ±0.002％rdg/℃ 確度の経年変化 ±0.02％rdg/年 測定範囲および分解能 測定範囲 分解能 ± 30000×10-6ひずみ 1×10-6ひずみ ±300000×10-6ひずみ 10×10-6ひずみ 確度（23℃±5℃） ±(0.08％rdg+1digit) 直流電圧測定 初期値記憶範囲 V1/1 ±160.000mV V1/100 ±16.0000V 確度の温度係数 ±0.0024％rdg/℃ 確度の経年変化 ±0.024％rdg/年 測定範囲および分解能 V1/1 測定範囲 分解能 ± 30.000mV 0.001mV ±300.000mV 0.010mV V1/100 ± 3.0000V 0.0001V ±30.0000V 0.0010V 確度（23℃±5℃） V1/1 ±(0.08％rdg+3digit) V1/100 ±(0.08％rdg+2digit) ※DC Auto は、シングルチャンネルモードのみ使用可能
※DC Auto は、入力電圧によって V1/1、V1/100 を自動切換熱電対温度測定（JIS C1602：2015、IEC 60584-1:2013） 適用熱電対 T,K,J,B,S,R,E,N リニアライズ デジタル演算 種類 測定範囲 分解能 確度（23℃±5℃） （外部基準接点） （内部基準接点） T - 250～- 200℃ 0.1℃ ±(0.38％rdg+0.6℃) ±(0.38％rdg+3.9℃) - 200～- 100℃ 0.1℃ ±(0.15％rdg+0.2℃) ±(0.15％rdg+1.4℃) - 100～+ 400℃ 0.1℃ ±(0.10％rdg+0.2℃) ±(0.10％rdg+0.8℃) K - 210～- 160℃ 0.1℃ ±(0.19％rdg+0.3℃) ±(0.19％rdg+1.6℃) - 160～ 0℃ 0.1℃ ±(0.12％rdg+0.2℃) ±(0.12％rdg+1.0℃) 0～+ 960℃ 0.1℃ ±(0.08％rdg+0.1℃) ±(0.08％rdg+0.5℃) + 960～+1370℃ 0.1℃ ±(0.10％rdg+0.9℃) ±(0.10％rdg+1.4℃) J - 200～- 160℃ 0.1℃ ±(0.16％rdg+0.2℃) ±(0.16％rdg+1.2℃) - 160～ 0℃ 0.1℃ ±(0.12％rdg+0.1℃) ±(0.12％rdg+0.8℃) 0～+ 700℃ 0.1℃ ±(0.08％rdg+0.1℃) ±(0.08％rdg+0.5℃) + 700～+1200℃ 0.1℃ ±(0.08％rdg+0.6℃) ±(0.08％rdg+0.9℃) B + 200～+ 280℃ 0.5℃～0.4℃ ±(0.04％rdg+4.0℃) ±(0.04％rdg+4.0℃) + 280～+ 800℃ 0.3℃～0.1℃ ±(0.04％rdg+1.2℃) ±(0.04％rdg+1.2℃) + 800～+1760℃ 0.1℃ ±(0.05％rdg+0.4℃) ±(0.05％rdg+0.4℃) S - 10～+ 200℃ 0.1℃ ±(0.09％rdg+0.6℃) ±(0.09％rdg+1.2℃) + 200～+1760℃ 0.1℃ ±(0.07％rdg+0.4℃) ±(0.07％rdg+0.7℃) R - 10～+ 150℃ 0.1℃ ±(0.09％rdg+0.7℃) ±(0.09％rdg+1.2℃) + 150～+1760℃ 0.1℃ ±(0.07％rdg+0.4℃) ±(0.07％rdg+0.7℃) E - 210～+ 550℃ 0.1℃ ±(0.17％rdg+0.2℃) ±(0.17％rdg+1.4℃) + 550～+1000℃ 0.1℃ ±(0.09％rdg+0.4℃) ±(0.09％rdg+0.8℃) N - 200～ 0℃ 0.1℃ ±(0.18％rdg+0.4℃) ±(0.18％rdg+1.6℃) 0～+1090℃ 0.1℃ ±(0.08％rdg+0.2℃) ±(0.08％rdg+0.6℃) +1090～+1300℃ 0.1℃ ±(0.08％rdg+0.9℃) ±(0.08％rdg+1.2℃) ※センサの確度は含まず、また、熱電対 B は基準接点を使用しない
白金測温抵抗体温度測定（JIS C1604:2013、IEC 60751:2008 Pt100） 適用測温抵抗体 Pt100 測定法 3 線式(Pt3W) リニアライズ デジタル演算 確度の温度係数 ±0.0020％rdg/℃ 確度の経年変化 ±0.05％rdg/年 測定範囲 -200～+850℃ 分解能 0.1℃ 確度（23℃±5℃） ±(0.08％rdg+0.3℃)

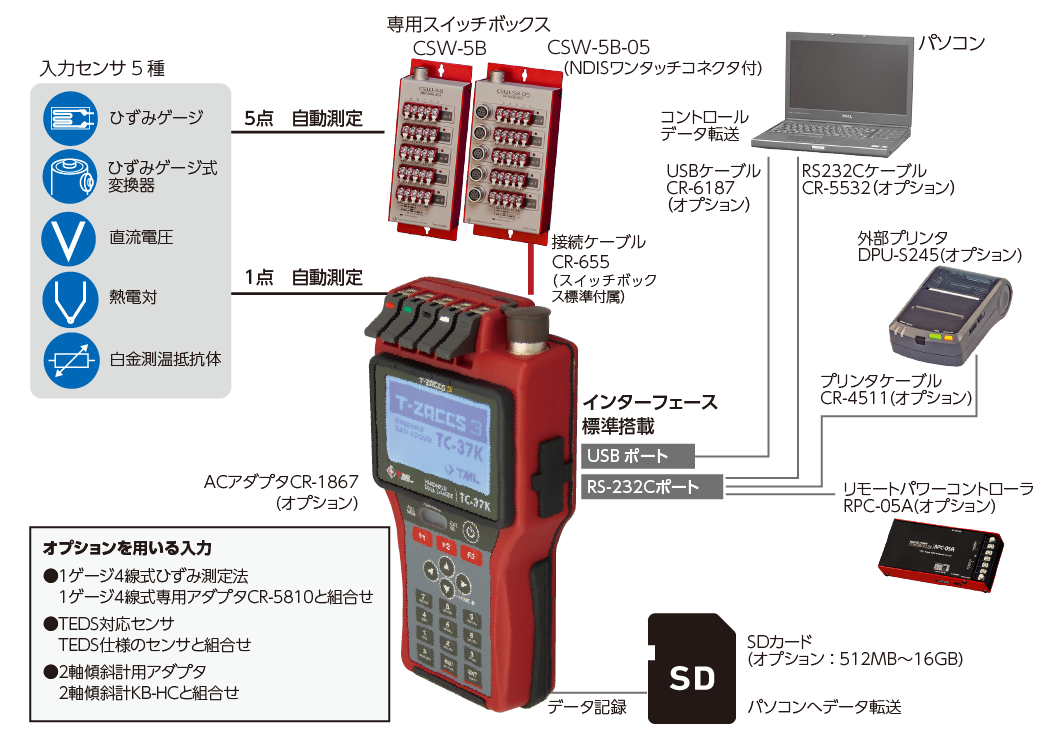

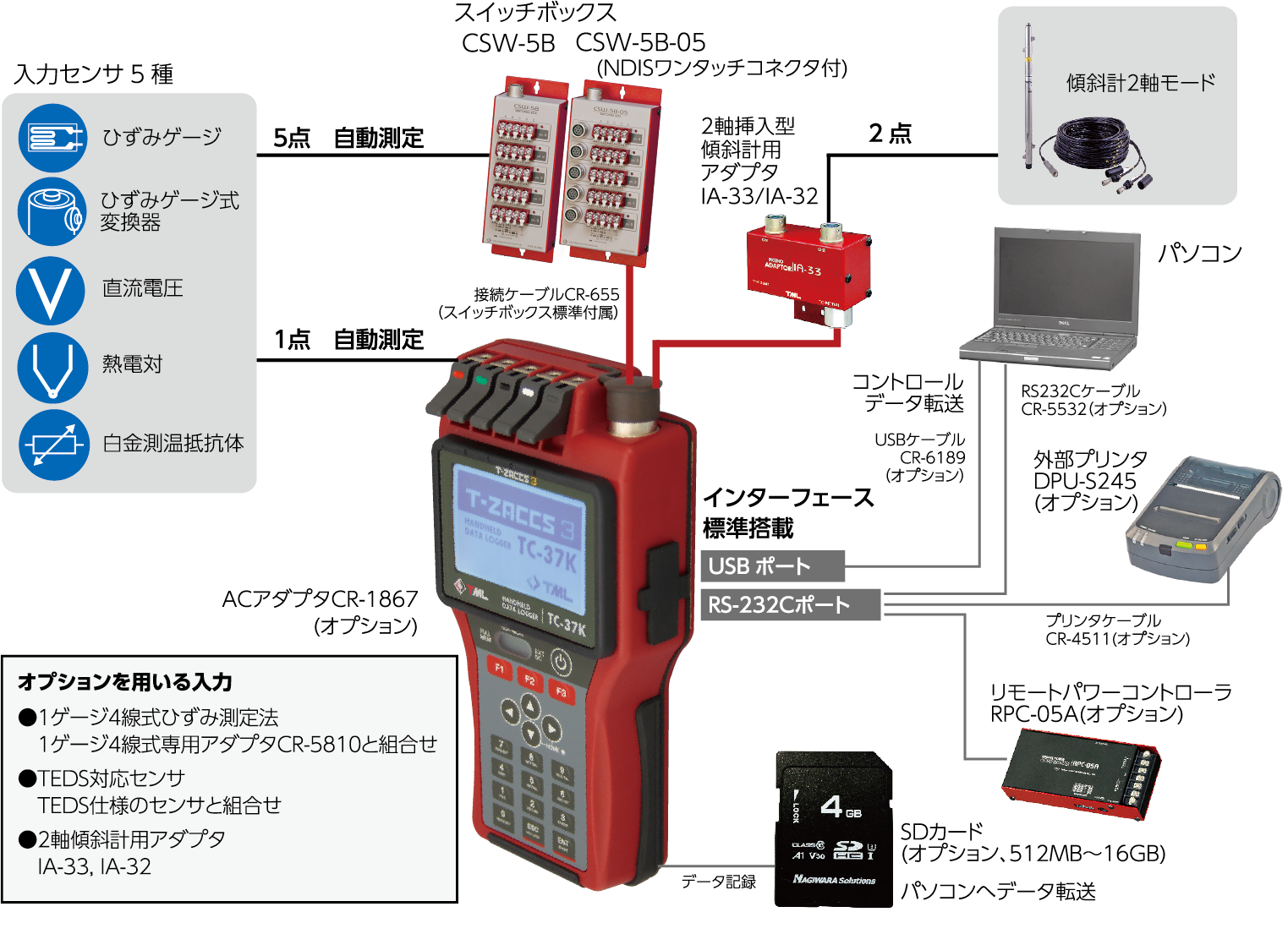

システムブロック図
