動的計測ソフトウェア

動ひずみレコーダ計測・データ処理ソフトウェア DC-7630

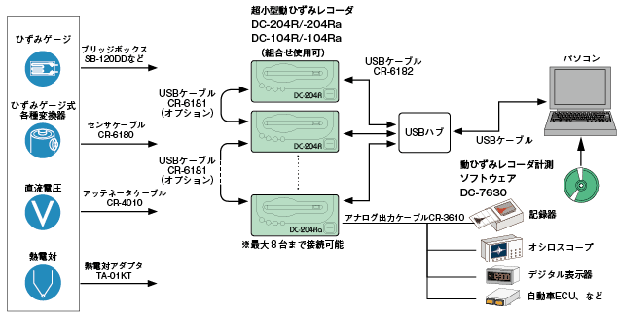

本ソフトウェアは、超小型動ひずみレコーダDC-204R,DC-204Ra/DC-104R,DC-104Raを用いて多チャンネルの動的測定をおこなう計測ソフトウェアです。レコーダDC-204/104シリーズの組合せ使用が可能で最大8台32-chを同時に制御します。サンプリング中にリアルタイムに グラフ表示できるので動的波形を確認しながら測定ができます。 計測条件・設定とデータを一元管理することで同一画面上で設定内容と計測データを確認 できます。データのテキストファイル変換はCSV形式やDADiSP(デイディスプ)互換形式にも対応しています。

DC7630
特長
  • DC-204/104シリーズ 同時制御 サンプリングとデータ収録
  • 最大8台32点 サンプリングとデータ収録
  • サンプリング中にリアルタイムに グラフ表示
  • 自動計測設定:データトリガ計測,インターバル計測,データコンパレータ計測
  • 最大演算点数100点
  • 計測プロジェクトは計測を行う設定と計測結果を一元的に管理できます。画面上では橋渡しで確認することができます。

オプション

DC-7630-M(動画とデータを同期再生)

計測と連動してDirectX対応カメラの動画を保存し記録データと動画を同期して再生します。

img_dc7630m-01

DC-7630-M動作環境

OS Microsoft Windows 7(SP1)/8.1/10/11
パソコン 上記OSが推奨とするスペックを満たし、CDドライブ
メモリ容量:2GByte以上
HDD容量:1データを保存するハードディスクは100Gbyte以上の空き容量を推奨
OSが入っているハードディスクには4Gbyte以上の空き容量を推奨
インターフェース USB
プロテクトキー USB ドングル

対応カメラまたはUSBビデオキャプチャー
DirectShow またはDirectXに対応するカメラOSにはストリームメディアとして認識されるDV仕様のビデオカメラ、USB接続のWebカメラ、ディスプレイに内蔵されたカメラ、IEEE1394に対応した産業用、工業用カメラ
IEEE1394を使用するにはパソコンにIEEE1394端子またはインターフェースボードが必要
USBビデオキャプチャーに接続したビデオカメラ

マルチレコーダ計測・データ処理ソフトウェア TMR-7630

本ソフトウェアはマルチレコーダーTMR-200/300シリーズを用いて多チャンネルの動的計測・データ処理を行うソフトウェアです。各種入力ユニットを最大10台まで選択接続し、最大80chを同時に制御します。サンプリング中にリアルタイムに波形表示できるので、動的波形を確認しながら測定ができます。計測条件・設定とデータを一元管理することで同一起動画面上で設定内容と計測データを確認することができます。データのテキストファイル変換はCSV形式やDADiSP(デイ・ディスプ)互換形式にも対応しています。また、作成グラフはBMPEMP、PNG形式への保存にも対応しているので報告書の作成だけでなく市販のソフトウェアでの読み込み、再加工もできます。TMR-211のオプション頻度処理ライブラリ(TMR-211-01)に対応、リアルタイムで頻度処理が可能。

特長
  • サンプリング中にリアルタイムにグラフ表示
  • 計測条件・設定とデータの一元管理
  • 測定データによる演算拡張チャンネルは1000点可能
  • 異なる計測データファイルのデータをグラフで重ねがき可能
  • 波形、数値、X-Yなどのモニタグラフ、履歴グラフ、スペクトルグラフ、頻度グラフも追加した様々な様式のグラフ表示
  • CFカードの容量不足時にカードを自動クリアして自動計測継続
  • インターバル、データトリガ、外部トリガ、フリーラン、データコンパレータ、プログラムなどの計測による自動データ収録が可能
  • データトリガ計測、フリーラン計測またはプログラム計測をオフラインで可能
  • パソコンに装着したCFカードからもデータの選択、取得可能
  • データのテキストファイル変換はCSV形式やDADiSP互換形式にも対応
  • TMR-7630/TMR-7630-Hシステムの構成

    OS/パソコン/インターフェース/プロテクトキー

    system-tmr7630



    OS Microsoft Windows 7(SP1)/8.1/10/11
    パソコン 上記OSが推奨とするスペックを満たし、CDドライブ
    メモリ容量:4GB 以上を推奨
    HDD容量:データを保存するハードディスクは10GB 以上の空き容量を推奨
    OS が入っているハードディスクの時は4GB 以上の空き容量を推奨
    インターフェース LAN:100BASE-TX 以上
    USB:USB2.0
    プロテクトキー USB ドングル

オプション

TMR-7630-H(頻度処理)

計測した動的波形を後処理で頻度解析を行い、拡張チャンネルの頻度処理や、S-N解析も可能。

img_tmr7630h-01



TMR-7630-M(動画とデータを同期再生)



計測と連動してDirectX対応カメラの動画を保存し記録データと動画を同期して再生します。

img_tmr7630m-01

TMR-7630-M動作環境

OS Microsoft Windows 7(SP1)/8/8.1/10/11
パソコン Core Duo以上のマルチプロセッサを推奨、CDドライブ
メモリ容量:4GB 以上を推奨
HDD容量:データを保存するハードディスクは10GB 以上の空き容量を推奨
OS が入っているハードディスクの時は4GB 以上の空き容量を推奨
インターフェース LAN:100BASE-TX 以上
USB:USB2.0
プロテクトキー USB ドングル

対応カメラまたはUSBビデオキャプチャー
DirectShow またはDirectXに対応するカメラOSにはストリームメディアとして認識されるDV仕様のビデオカメラ、USB接続のWebカメラ、ディスプレイに内蔵されたカメラ、IEEE1394に対応した産業用、工業用カメラ
IEEE1394を使用するにはパソコンにIEEE1394端子またはインターフェースボードが必要
USBビデオキャプチャーに接続したビデオカメラ

リアルタイムデータ収録ソフトウェア RD-7640

リアルタイムデータ収録ソフトウェア Visual LOG RD-7640 は、当社製測定器DS-50A、TMR-311、TFM-104 をコントロールし、リアルタイムに測定データの表示と収録を行うことができます。それぞれの測定器をコントロールし、 測定点数1~1000チャンネルおよび拡張チャンネル最大1000チャンネルのモニタ、マニュアル、データトリガ、インターバル測定を行う計測ソフトウェアです。収録したデータファイルはDADiSP形式のファイルを読み込むことができるソフトウェアで波形を表示することができますが、拡張チャンネルのデータを表示するには弊社製の波形表示ソフトウェアVisual LOG WF-7630が必要です。波形表示ソフトウェアWF-7630をバンドルしたお得なパッケージRD-7640-WFもあります。

img_rd7640_01

特長
  • 測定器のサンプリング速度と同等のデータを常時処理、モニタやアラームの精度が向上
  • リアルタイムのFFT解析が可能
  • 長時間の連続記録が可能
  • 3種類(マニュアル、データトリガ、インターバル)の測定を同時記録
  • チャンネル間の四則演算・ロゼット解析可能
  • システムの構成

    OS/パソコン/インターフェース/プロテクトキー/対応測定器

    system-rd7640



    OS Microsoft Windows 7(SP1)/8.1/10/11
    パソコン Intel Core i5 3.0GHz 以上のCPU を推奨(ターボブーストを除く)
    OS のシステム要件に準拠していること
    メモリ容量:4GB 以上を推奨
    HDD容量:空き容量が5GB以上 ※空き容量が5GB 未満になると警告が表示されます。
    インターフェース LAN
    プロテクトキー USB ドングル
    対応測定器 多チャンネルデジタル動ひずみ測定器  DS-50A 最大1000 点(20 台同期時)
    マルチレコーダ TMR-311 最大320 点(4 台×10 ユニット搭載時)
    FBGひずみ測定器 TFM-104 最大64 点(4 ポート使用時)

オプション

RD-7640-M(動画とデータを同期記録)

パソコンに接続されているWEBカメラを用いて、マニュアル、データトリガ、インターバルの各種測定と連動して動画を記録します。

対応カメラ UVC対応のWEBカメラ
カメラ台数 1台
動画ファイル形式 AVI
圧縮コーディング インストールされているコーディングから選択して圧縮
フレームレート カメラが対応しているフレームレートの範囲内から選択
解像度 カメラが対応している解像度から選択
音声 音声入力のON/OFFを選択
プリエリア トリガ測定のプリエリアを動画として記録可能

動ひずみデータ収録ソフトウェア DRA-7630

本ソフトウェアは、Windows用の動的計測ソフトウェアです。多チャンネル自動計測ならではの複数グラフによるビジュアル表現をはじめ、データやグラフを組み込む報告書作成などに威力を発揮します。
また、グラフシートや白紙シートにラベル、画像の張り付けや、テキストファイル、MS-Excelなどの表、グラフの挿入が可能です。
当社製デジタル動ひずみ測定器、DRA-101C,DRA-101B,DRA-101A,DRA-107A,DRA-30Aに対応し、GP-IB、USBまたはRS232Cインターフェイスを介してコントロールすることが可能です。*1

*1 DRA-107AはGP-IBインターフェースのみ対応しています。
DRA-30AはUSBインターフェースに対応しています。

DRA7630image1



特長
  • 同時使用可能な測定器の台数最大
    DRA-101A/DRA-101B/DRA-101CおよびDRA-107Aの混在使用ができ、最大10台(100点)可能。
    (DRA-30Aとの組合せはできません。) DRA-30Aだけで最大10台(300点)可能。
  • 計測点数300点
  • 最大演算点数1,000点
  • サンプリング中にデータの収録およびリアルタイムにグラフ表示[DRA-101C/DRA-107A
  • DRA-101, DRA-107Aによる測定では0.1×10-6 ひずみ分解能 [ブリッジ電源2Vrms時]
  • 計測プロジェクトは計測を行う設定と計測結果を一元的に管理できます。画面上では橋渡しで確認することができます。
    計測の設定は測定機器設定をはじめ、A/D設定、入力チャンネル設定、アナログ設定、自動計測設定などを行います。
    計測結果は計測データ、履歴などを管理します。
  • システムの構成

    OS/パソコン/インターフェース/プロテクトキー

    system
    OS Microsoft Windows 7(SP1)/8.1/10
    パソコン 上記OSが推奨とするスペックを満たし、CDドライブ
    メモリ容量:120MByte以上の空き容量
    インターフェース GP-IB NationalInstruments社製GP-IB
    CONTEC製GP-IBインターフェース※1
    ※1動作確認済み製品:
    PCIバス対応:GP-IB(PCI)F、GP-IB(PCI)FL
    CardBus対応:GP-IB(CB)F、GP-IB(CB)FL
    RS-232C COM1~COM4
    USB DRA-30A使用時
    プロテクトキー USB ドングル

    DRA-7610 登録ユーザ向けのお得なDRA-7630アップグレードパッケージを用意しています。
