ワイヤレス収録システム

ワイヤレスデータ収録システム

測定ケーブルの配線が困難または景観を損なう場所や移動体の測定に!
ワイヤレスデータ収録システムは、ひずみゲージ式変換器による測定をワイヤレスでインターバル測定およびデータ収録をおこないます。ワイヤレスモジュールZT-014にひずみゲージ式変換器を接続することで測定データをデジタル処理し、ワイヤレスコントローラに送信します。ワイヤレスコントローラはパソコン制御によるZT-120と ポータブルデータロガーTDS-150で制御するZT-150の2種類があります。

TMLワイヤレスデータ収録システム

ワイヤレスデータ収録システム
ワイヤレスコントローラ ZT-120

ワイヤレスデータ収録システムは、ワイヤレスモジュールZT-014とワイヤレスコントローラZT-120で構成されます。
ワイヤレスモジュールは、ひずみゲージ式変換器の測定データをデジタルに変換するA/D 変換器を内蔵し、インターバル計測・データ収録・モニタを行います。センサからコントローラまでの配線を無線化できるため、測定ケーブルの配線が困難または景観を損なう場所や移動体の計測に最適で、配線の手間やコストの削減が可能です。
測定データはワイヤレスモジュールのメモリに保存し、定期的にワイヤレスコントローラとパソコンを持込みデータ回収します。

TMLワイヤレスデータ収録システム ワイヤレスコントローラ ZT-120
特長
  • 通信距離は見通しにて約50m
  • ワイヤレスコントローラはUSBにてパソコンと接続、USBバスパワーによる駆動
  • 最大20台のワイヤレスモジュールを制御(設定、データ回収、モニタ)可能
  • 仕様

    型名 ワイヤレスコントローラ  ZT-120
    ワイヤレス
    モジュール接続数
    最大20台
    (各チャンネル間の同時性は問わない)
    通信方式 2.4GHz帯 IEEE802.15.4プロトコル準拠 (チャンネル数:15)
    外部インターフェース USB 2.0準拠 (ケーブル長 約1.7m)
    電源電圧 DC4.7V~5.3V (USBより供給)
    外形寸法 30(W)× 25(H)× 65(D)mm(突起部を除く)
    質量 約130g (アンテナ含む)

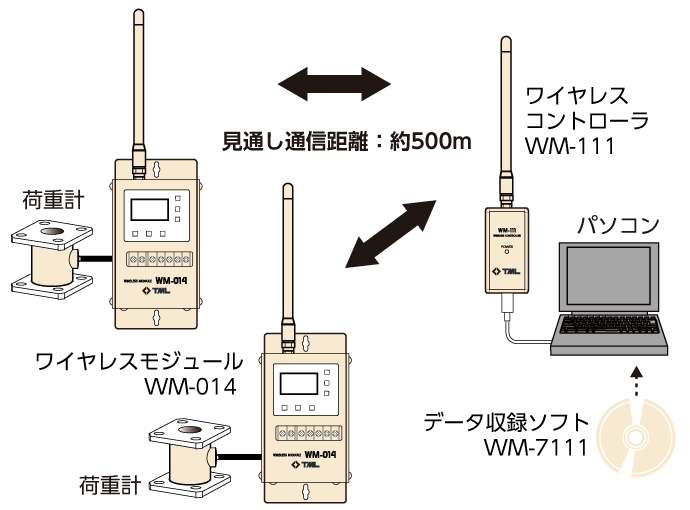

システムブロック図

img-zt120-02

適用例

擁壁の傾き(傾斜計)やアンカーの緊張力(センタホール型荷重計)、観測井戸(水位計)の動態観測、定期的に現場を訪れてワイヤレスでデータ回収が可能

img-zt120-zt014-02_0

クレーンの吊り荷重管理
ケーブル配線の困難な移動体などのオンライン測定

img-zt120-zt014-03_2

TDS-150 ワイヤレスシステム対応
ワイヤレスコントローラ ZT-150/ワイヤレスモジュール ZT-014

ワイヤレスコントローラZT-150は、ポータブルデータロガーTDS-150に接続し、ワイヤレスモジュール ZT-014との無線通信を行います。ワイヤレスコントローラは、最大20台のワイ ヤレスモジュールを無線接続し、設定、データ収録、モニタなどを行います。 センサからデータロガーまでの配線を無線化できるため、配線の手間やコストの削減が可能です。

img-zt150-01_0
特長
  • 通信距離は見通しにて約50m
  • ワイヤレスコントローラZT-150はRS-232CでTDS-150と接続
  • チャンネルユニットやネットワークモジュールと の併用が可能(最大20点まで)
  • 仕様

    型名 ワイヤレスコントローラ  ZT-150
    ワイヤレス
    モジュール接続数
    最大20台
    (各チャンネル間の同時性は問わない)
    通信方式 2.4GHz帯 IEEE802.15.4プロトコル準拠
    (チャンネル数:15)
    外部インターフェース RS-232C準拠 (ケーブル長 約1.5m)
    電源電圧 DC4.7V~5.3V (TDS-150より供給)
    外形寸法 30(W)× 22(H)× 65(D)mm(突起部を除く)
    質量 約150g (アンテナ含む)

システムブロック図

img-zt150-02

ワイヤレスモジュール ZT-014

ワイヤレスモジュールは、ひずみゲージ式変換器の測定データをデジタルに変換するA/D 変換器を内蔵し、インターバル計測・データ収録・モニタを行います。センサからコントローラまでの配線を無線化できるため、測定ケーブルの配線が困難または景観を損なう場所や移動体の計測に最適で、配線の手間やコストの削減が可能です。
データ収録は組み合わせるコントローラZT-120またはZT-150により仕様が異なります。ZT-120では、モジュールのデータメモリに収録され任意のタイミングでデータ回収が可能です。TDS-150専用のZT-150との組合せでは、モジュールのデータメモリを使用せず、データロガーTDS-150のメモリにデータは収録されます。

img-zt014-01
特長
  • 無線化により、配線が容易
  • ひずみゲージ近傍でデジタル処理するためノイズに強い
  • 超低消費により、1 年以上の測定が可能
  • 通信距離は見通しにて約50m
  • ワイヤレスモジュールは小型軽量
  • 仕様

    型名 ワイヤレスモジュール ZT-014
    測定点数 1点
    適用ゲージ抵抗 4ゲージ 350~1000Ω
    ブリッジ電源 DC2V
    測定範囲

    ±30,000×10-6ひずみ

    測定モード ダイレクト
    機能 インターバル測定、スリープ機能、測定チャンネル設定、無線チャンネル設定、
    オープンチェック、電池残量チェック、無線通信状態チェック
    インターバルタイマ 最小1分、最大24時間00分(1分ステップ)
    データメモリ 3500データ(不揮発性メモリに記録)
    ※ワイヤレスコントローラ ZT-120との組み合わせ時
    通信方式 2.4GHz帯 IEEE802.15.4プロトコル準拠 (チャンネル数:15)
    電源電圧 DC2.3V~3.5V
    電池寿命 約1年
    (電池CR-123A×1[電池外付]、+23℃±5℃、350Ωブリッジ、1時間インターバル)
    ※値は目安です。測定条件、温度などで変わります。
    使用温湿度範囲 -10~+60℃ 85%RH以下(結露を除く)
    外形寸法 30(W)×25(H)× 65(D)mm(突起部を除く)
    質量 約60g (アンテナ含む)
