データロガー

高速高機能データロガー TDS-630

高速、高信頼、高機能でありながら優れた操作性を兼ね備えた高性能データロガーです。新開発の高性能A/D変換部は、1点0.04秒の速度で高安定な測定を実現しています。また、高速モー ドでは、高速A/D変換と並列測定により、最大1000点0.1秒の高速繰り返し測定が可能です。視認性が向上した高輝度カラー液晶表示器とタッチパネルを搭載し、日本語表示による簡単操作も追求しました。大容量データメモリ、高速プリンタ、内部タイマ、CFメモリカードなどによって、パソコンを用いることなく、容易に様々な自動計測が可能です。また、LAN、USB、RS-232Cインターフェースを標準装備しているため、最適なオンライン計測も可能です。また、拡張性にも優れ、オプションのアナログ出力ボードを搭載することにより、モニタに連動した電圧出力が可能です。

高速高機能データロガー TDS-630
特長
  • 最速1000点0.1秒の高速測定
  • 並列通信ユニット接続(オプション)
  • ひずみ・変換器・直流電圧・温度のマルチ測定
  • タッチパネル付き7.5インチカラー液晶モニタ採用、日本語・英語モード表示でわかりやすい操作
  • 最大20CHアナログ出力搭載(オプション)
  • インターフェースはLAN、USB、RS-232Cの3種類を搭載
  • 1ゲージ4線式ひずみゲージのモジュラープラグによるワンタッチ接続でひずみ測定可能
  • 記録媒体として内部データメモリ、CFメモリカードを搭載
  • 測温機能付きゲージは1CHでひずみ・温度同時測定が可能
  • 高分解能(0.1×10-6ひずみ)搭載
  • 仕様

    型名 TDS-630
    測定対象 ひずみゲージ、ひずみゲージ式変換器
    直流電圧、熱電対、白金測温抵抗体
    測定点数 1000点(外部スイッチボックス使用)
    ひずみ測定範囲 ±40000×10-6ひずみ
    ±640000×10-6ひずみ(レンジ×16)
    ゲージ率は2.00固定
    測定速度 最速1000点0.1秒(高速モード時)
    外形寸法 430(W)×148(H)×440(D)mm
    質量 約10kg
    電源 AC100-240V 50/60Hz 150VA MAX

オプション

  • 内蔵スイッチボックス増設
    内蔵スイッチボックスは10チャンネルを標準搭載です。10チャンネル単位の増設で最大30チャンネル搭載できます。
  • アナログ出力ユニット(出荷時オプション)
    モニタチャンネルの測定値をD/A変換して電圧出力します。

データロガー TS-560 (T-ZACCS5)

TDS の機能を凝縮 次世代データロガー

T-ZACCS 5 TS-560 は、高速スイッチボックスIHW-50G やスイッチボックスISW-50G と組合せることで、手軽に多点測定が可能なデータロガーです。ひずみゲージをはじめ、ひずみゲージ式変換器、直流電圧、熱電対、白金測温抵抗体など、ユーザの使用用途に合わせて最大1000点までの測定が行えます。従来のデータロガーに比べて小型・軽量なサイズを実現したことで、様々な計測シーンに対応できます。タッチパネル付きカラー液晶モニタを採用し、明瞭なモニタ表示と快適で直感的な操作性を備え、測定データのモニタや計測後の速やかな確認・検証を可能とします。

TS-560
特長
  • 堅牢な内蔵データメモリにより確実にデータを保持
  • 日差±1 秒の時計精度で安定したインターバル測定を実現
  • 「センサID」により、係数・単位・小数点・センサ種別を一括設定
  • 設定不要のインターバル測定「クイックインターバル」搭載
  • インターネットブラウザからのリモート操作を可能にする「リモートデータロガー」搭載
  • 測定点数は、最大1000 点(外部スイッチボックス使用)
  • ひずみの完全な補正方法搭載
  • 多彩なチェック機能(タイマによる自動チェックが可能)
  • タッチパネル付きカラー液晶モニタ
  • インターバルタイマ、モニタコンパレータによる自動測定機能搭載
  • 記録メディアは、SD カード、USB メモリに対応
  •  LAN、USB、RS-232C 標準搭載
  • 外部電源供給停止の場合にも内蔵電池にて使用可能
  • 仕様

    型名 TS-560
    測定点数 最大1000点
    測定速度 IHW-50G 1 秒/1000 点
    ISW-50G 3 秒/1000 点
    測定モード イニシャル、ダイレクト、メジャー(温度測定はダイレクトのみ)
    シンプルメジャー 係数 1.000
    単位 センサモードに連動
    小数点 センサモードに連動
    補正モード Comet NON/Comet A/Comet B
    センサモード ひずみ 1ゲージ法3線式120/240/350Ω、2ゲージ法、2ゲージコモンダミー法、
    4ゲージ法、4ゲージ法高分解能モード、4ゲージ法定電流350Ω、
    4ゲージ法定電流350Ω高分解能モード、4ゲージ法0-2V、
    測温機能付きゲージ120/240/350Ω、1ゲージ4線式120/240/350Ω
    温度 熱電対 T、K、J、B、S、R、E、N
    白金測温抵抗体 Pt100 3W
    電圧 640mV、64V
    記録 内蔵データメモリ、SDカード、USBメモリ
    インターフェース LAN、USB、RS-232C
    外形寸法 200(W) x 30(H) x 150(D) mm
    質量 約1kg
    電源 AC アダプタ(CR-1867) AC100~240V 50/60Hz 152VA MAX
    内部電池 内部電池 リチウムイオンバッテリ
    連続使用時間 約1 時間(気温:23℃± 5℃、IHW-50G 接続時)

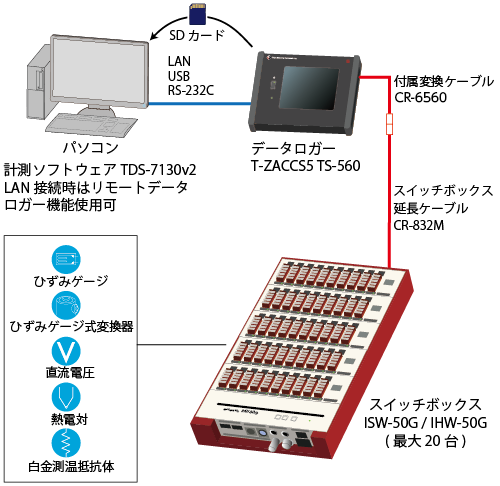

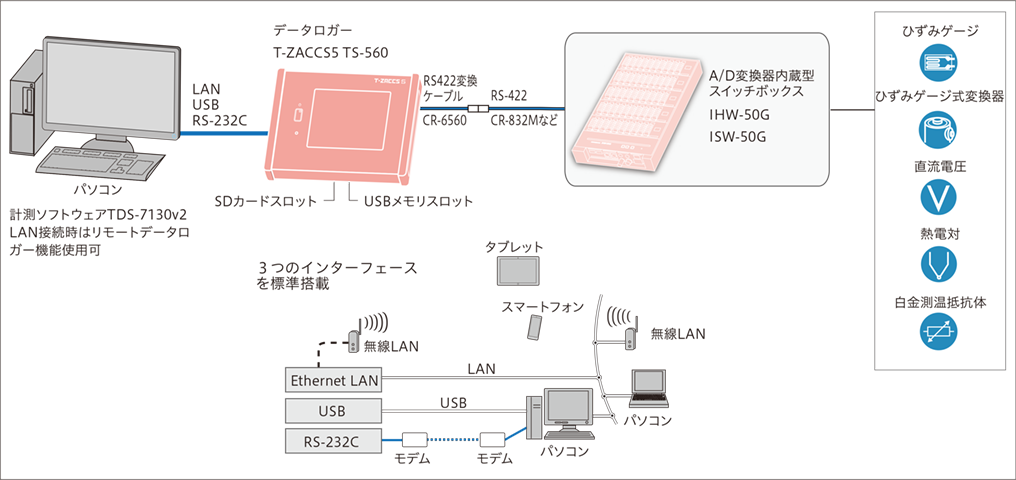

    システムブロック図

データロガー TDS-540CE

ひずみ・変換器・直流電圧・温度のマルチ測定
データロガーはオールインワンタイプの静ひずみ測定器です。1 台でひずみゲージ、ひずみゲージ式変換器、直流電圧、熱電対そして白金測温抵抗体を用いた各種測定ができます。

データロガー TDS-540
特長
  • タッチパネル付きカラー液晶モニタ採用、日本語・英語モード表示で直観的操作性を追求
  • インターフェースはLAN、USB、RS-232Cの3種類を搭載
  • 記録媒体として内部データメモリ、SDカード、USBメモリに対応
  • リモートデータロガー機能搭載
  • 仕様

    型名 TDS-540
    測定対象 ひずみゲージ、ひずみゲージ式変換器
    直流電圧、熱電対、白金測温抵抗体
    測定点数 1000点(外部スイッチボックス使用)
    (測温機能付きゲージ使用時は、2000点まで可能)
    ひずみ測定範囲 ±40000×10-6ひずみ
    ±640000×10-6ひずみ(レンジ×16)
    ゲージ率は2.00固定
    スキャニング速度 IHW-50G : 0.4秒/1000点(1秒/点)
    ISW-50G : 2秒/1000点(3秒/1000点)
    ASW/SSW : 0.08秒/点(80秒/1000点)
    内蔵スイッチボックスユニット : 0.04秒/点、0.08秒/点
    TML-NET :  200秒/1000点(0.20秒/点)
    センサモード ひずみ 1ゲージ法3線式120/240/350Ω、2ゲージ法、2ゲージコモンダミー法、4ゲージ法、4ゲージ法高分解能モード、4ゲージ法定電流350Ω、4ゲージ法定電流350Ω高分解能モード、4ゲージ法0-2V、測温機能付きゲージ120/240/350Ω、1ゲージ4線式120/240/350Ω
    温度 熱電対 T、K、J、B、S、R、E、N
    白金測温抵抗体 Pt100 3W
    電圧 640mV、64V
    TML-NET 各種ネットワークモジュール
    記録 内蔵データメモリ、SDカード、USBメモリ
    インターフェース LAN、USB、RS-232C、無線LAN(出荷時オプション)
    外形寸法 320(W)×130(H)×440(D)mm
    質量 約8kg
    電源 AC100-240V 50/60Hz 152VA MAX

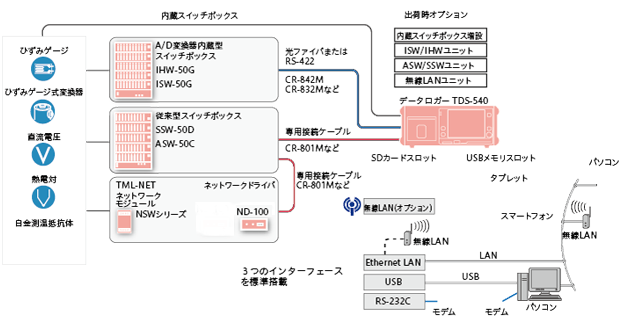

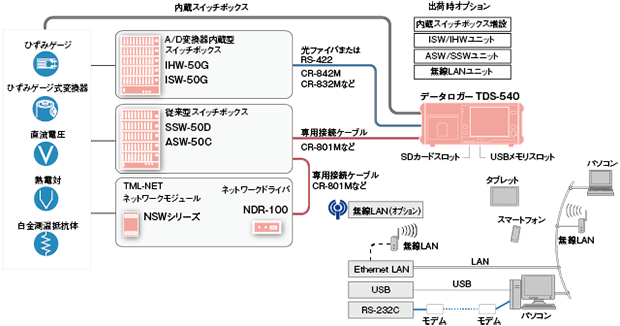

システムブロック図

img_tds540system-01_1

オプション

  • 内蔵スイッチボックスユニット (コネクタ併用タイプ)
    10チャンネル単位の増設で最大30チャンネル搭載できます。
  • 内蔵スイッチボックスユニット: H (高速・コネクタ併用タイプ)
    10チャンネル単位の増設で最大30チャンネル搭載できます。
  • 内蔵1ゲージ4 線式ユニット: HF (高速タイプ・1ゲージ4線式搭載)
    高速タイプの内蔵スイッチボックスに追加する1ゲージ4線式接続用モジュラージャックユニットです
  • ISW/IHW系スイッチボックスコントロールユニット
    スイッチボックスISW/IHWシリーズを接続
  • ASW/SSW系スイッチボックスコントロールユニット
    スイッチボックスASW/SSWシリーズを接続

ポータブルデータロガー TDS-150CE

本器はデータロガー部(TDS-150)と専用チャンネルユニット(FSW-10/FSW-10L)を組み合わせてひずみゲージ、ひずみゲージ式変換器、直流電圧、熱電対、白金測温抵抗体の測定ができるポータブルデータロガーです。10チャンネルユニット(FSW-10/FSW-10L)は最大5台(50チャンネル)まで接続できます。また、スイッチボックスTML-NET駆動ボード(オプション)からスイッチボックスを接続することによって最大100チャンネルまで接続できます。AC電源のとれない場所でも、市販の単1形アルカリ乾電池やバッテリで動作することができ、長期にわたり自動測定が可能なデータメモリ、スリープインターバルタイマ機能を搭載しています。また、CFカードへデータや設定を記録することができます。

ポータブルデータロガー TDS-150
特長
  • 最大5台(50ch)のチャンネルユニット(FSW-10/FSW-10L)接続可能
  • スイッチボックスTML-NET駆動ボード(オプション)によりTML-NETネットワークモジュールを最大100ch接続可能
  • ワイヤレスコントローラZT-150とワイヤレスモジュールZT-014(オプション)を用いた無線通信による測定が可能
  • スリープインターバルタイマにより長期自動計測可能
  • インターフェースはUSB、RS-232Cを標準搭載、LAN(オプション)対応
  • 低消費電力
  • ひずみ測定、直流電圧測定、熱電対・白金測温抵抗体による温度測定が可能
  • 大容量データメモリ搭載
  • 1ゲージ4線式の測定が可能
  • TEDS読み込み機能を搭載
  • ひずみの完全な補正法搭載
  • 仕様

    型名 TDS-150
    測定対象 ひずみゲージ、ひずみゲージ式変換器
    直流電圧、熱電対、白金測温抵抗体
    測定点数 100点(スイッチボックス、TML-NETモジュール、ワイヤレスモジュール接続時:オプション)
    50点(FSW-10/FSW-10L 5ユニット接続時)
    ひずみ測定範囲 ±30000×10-6ひずみ
    ±300000×10-6ひずみ(レンジ×10)
    ゲージ率は2.00固定
    測定速度 0.08秒/点
    外形寸法 TDS-150:280(W)×60(H)×162(D)mm(突起部を除く)
    FSW-10:280(W)×60(H)×100(D)mm(突起部を除く)
    FSW-10L:280(W)×60(H)×60(D)mm(突起部を除く)
    質量 TDS-150:約1kg
    バッテリユニット:約0.6kg(単一型バッテリを含まない)
    FSW-10:約1.5kg
    FSW-10L:約1kg
    電源 単1アルカリ電池4個
    専用ACアダプタ CR-1867 (オプション)

システムブロック図

img_tds150system-01_1

ハンドヘルドデータロガー TC-32KCE

TC-32Kは片手にすっきり収まるコンパクトな形状のハンドヘルドタイプの測定器です。防滴構造で、屋外でも安心して使用できます。センサを接続する端子部は、リード線、バナナプラグとも簡単に接続可能なワンタッチタイプ(特許)を採用し、スピーディに測定ができます。最大20チャンネルのセンサモード、係数、イニシャル値の設定と測定データの記録が可能で、複数の現場を移動しながらデータを収集する場合などでもデータ整理が容易です。また、専用スイッチボックスCSW-5Bを使用することにより5点の自動計測が可能です。インターバルタイマ、データメモリ、さらにはCFカードによる記録や、パソコンと接続してコントロールやデータ転送も行えます。抵抗および絶縁抵抗のチェック機能により、ひずみゲージや変換器などのチェックにも使用できます。

img-tc32k-01
特長
  • 高輝度LCD、日本語表示で簡単操作
  • インターフェースは、USB、RS-232Cを搭載
  • CFカードへは測定データと設定内容が記録可能
  • ひずみ、直流電圧、熱電対、白金測温抵抗体抵抗の測定
  • 絶縁抵抗測定もできるのでセンサのチェックにも使用可能
  • 1G4W対応(1ゲージ4線式ひずみ測定法)
  • ひずみの完全な補正法搭載
  • TEDS対応
  • ばら線の接続もワンタッチ
  • インターバルタイマによる自動測定
  • 低消費電力、電源は単3形電池4本で、現場での交換が容易
  • スイッチボックスCSW-5Bとの組合せで多点測定
  • 2軸傾斜計用アダプタIA-33、IA-32との組合せ可能
  • 仕様

    型名 TC-32K
    測定対象 ひずみゲージ、ひずみゲージ式変換器
    直流電圧、熱電対、白金測温抵抗体
    測定点数 1点(TC-32K単体)
    5点(CSW-5B組み合わせ時)
    ひずみ測定範囲 ±30000×10-6ひずみ
    ±300000×10-6ひずみ(レンジ×10)
    ゲージ率は2.00固定
    測定速度 0.08秒/点(TC-32K単体)
    0.08秒/点(CSW-5B組み合わせ時)
    外形寸法 102(W)×49(H)×223(D)mm(突起部を除く)
    質量 約800g
    電源 単3アルカリ電池4個またはニッカド充電池
    専用ACアダプタ(オプション)

システムブロック図

img_tc32ksystem-01

ひずみ測定用 ポケットデータロガー MM-014 (T-ZACCS3)

小型・軽量で簡単に高精度なひずみ測定が可能
MM-014 は小型・軽量で簡単にひずみ測定を行える測定器です。測定において、当社独自の測定方式により高精度で高安定な測定を実現します。
反射型カラー液晶画面を採用したことにより優れた視認性と低消費電力による長期間の駆動を実現しました。小型・低消費電力かつ高精度なスリープ機能を搭載し、安定した長期間の自動測定が可能です。画面内のアイコン表示と連動したファンクションスイッチにより直感的な操作ができます。センサと接続することによって、測定中の信号の数値をリアルタイムで確認できます。測定データの記録にはSD カードを採用し簡単かつスムーズなデータ収集が可能です。

MM-014
特長
  • 当社独自の測定方式により、商用電源ノイズを除去し、安定的な測定を実現
  • 晴天時の屋外ではっきり見える反射型カラー液晶ディスプレイを採用 (日本語・英語表示に対応)
  • バッテリーによる長時間駆動(連続8 時間)
  • 自動測定機能搭載(スリープ機能搭載、1 時間インターバル測定で2800 時間が測定可能)
  • 「センサID」により、係数・単位・小数点・センサ種別を一括設定
  •  TEDS(Transducer Electronic Data Sheet)センサに対応
  • 内蔵データメモリへの記録により確実にデータを保持
  • SD カードによる容易なデータ収集
  • 仕様

    型名 MM-014
    測定点数 1点
    ブリッジ電源 DC1V
    適用変換器 ひずみゲージ式変換器(4ゲージ法)
    適用ゲージ抵抗 120〜1,000Ω
    測定範囲 ±30,000×10-6ひずみ
    分解能 1×10-6ひずみ
    初期値記憶範囲 ±16,000×10-6ひずみ
    入力 端子台/コネクタ(EPRC07)
    測定モード イニシャル、ダイレクト、メジャー
    プログラム設定 係数、単位、小数点、オフセット
    係数設定 センサID、TEDS、係数入力
    インターバルタイマ 設定した時間間隔による測定
    表示器 2.7インチTFTカラー液晶ディスプレイ
    解像度 400×240ドット
    操作 ファンクションキー1/2/3,UP/DOWNキー,ENTRYキー,電源キー
    内蔵メモリ 機能 測定データの記録、設定ファイルの記録、読出し
    容量 最大で10000データ
    記録方法 インターバルタイマ、ENTRYキー(手動)
    SDカード 機能 測定データの記録、設定ファイルの記録、読出し
    物理フォーマット FAT16/32
    記録フォーマット CSVフォーマット
    容量 512Mバイト(当社指定)
    インターフェース RS-232C準拠(各種設定、測定、データ収集)
    内蔵電池 リチウムイオンバッテリ(1900mAh)
    連続使用時間 約8時間(条件 気温23℃±5℃ 測定 :モニタ(350Ωブリッジ))
    充電時間 約3時間(スタンバイ時)
    外部電源 専用USB式ACアダプタ(Type-C) AC100~240V 50Hz/60Hz
    使用温湿度範囲 0~+50℃ 85%RH以下(結露を除く)
    充電温湿度範囲 0~+40℃ 85%RH以下(結露を除く)
    外形寸法 136(W)×32(H)×71(D)mm
    質量 約300g
  • 外観寸法図


    MM-014外観寸法図
