温度ゲージ
TFシリーズ温度ゲージ
温度ゲージTFシリーズは、ひずみゲージと同様に構造物の表面に接着して表面温度を測定します。温度ゲージ用アダプタ(TGA)を使用しますと相対温度はもとより実温度測定ができます。
| 主な対象材料 | 材料全般 |
|---|---|
| 使用温度範囲 | －20～＋200℃ |
| 温度補償範囲 | ― |
| 主な適用接着剤 | NP-50、CN、C-1 |
| ベース材料 | ポリイミド |
| 抵抗素子 | Ni合金系 |
| 室温におけるひずみ限界 | ― |
| 室温における疲労限界 | ― |
-
単軸
ゲージパターン 型名 ゲージ長
(mm)ゲージ幅
(mm)ベース長
(mm)ベース幅
(mm)抵抗値
(Ω)感度
(Ω/℃)
TFL-2-60 2 1.9 6.1 3.5 60 約0.34 TFL-3-60 3 3.2 8.5 5 60 約0.34 TFL-6-60 6 2.6 12.4 4.5 60 約0.34 TFL-8 8 3.5 14 5.5 120 約0.68 ※リード線付加工が可能です。（受注生産）
-
温度ゲージアダプタ TGA-1A／TGA-1B

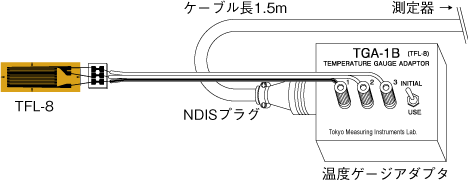

接着型温度ゲージTFL-6およびTFL-8を用いて外部測定器で温度を直読するためのアダプタで、100×10-6ひずみ/℃で出力変換します。相対温度はもとより実温度測定ができます。
型名 適用 測定範囲
(℃)感度
(×10-6/℃)精度
(℃)結線方法 寸法
(W)×(H)×(D)質量 TGA-1A TFL-2-60 －20～＋200 100 ±1以内 4ゲージ法 100×40×70 約370g以下 TFL-3-60 TFL-6-60 TGA-1B TFL-8
