テレメータシステム

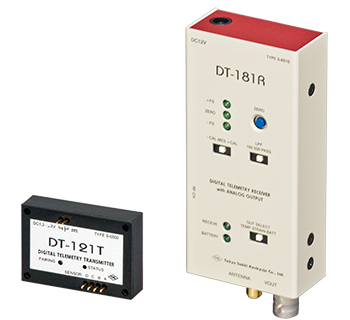

テレメータシステム DT-221T/DT-281R

本システムは、回転体や移動体など、有線での測定が困難な対象物のひずみ測定を行うために開発された動的測定向けのテレメータシステムです。ひずみ測定送信機DT-221Tと受信機DT-281Rで構成されています。2.4GHz帯高度化小電力データ通信システムにより大型工作機械など、対象物が大きい場合、可動範囲が大きく送受信間の距離が離れてしまう場合の測定に効果的です。

テレメータシステム DT-221T/DT-281R
特長
  • 2.4GHz小電力データ通信
  • 10 kHzサンプリング

DT-221T(送信機)

  • ひずみ電圧出力は校正済みのためキャリブレーション不要
  • 送信機はアンテナ内蔵
  • 独自の端子台により配線が容易

DT-281R(受信機)

  • 電圧出力範囲±5000、±10000、±25000×10-6ひずみの3種類から切替え可能
  • 電圧出力は校正済みのためキャリブレーション不要
  • 仕様

    型名 DT-221T 送信機
    測定対象 ひずみゲージ、ひずみゲージ式変換器
    測定点数 1点
    適用ゲージ抵抗 120~1000Ω (4Gブリッジ)
    ブリッジ電圧 2.0V±8%
    測定範囲 ±25000×10-6ひずみ(初期不平衡分含む)
    分解能 1×10-6ひずみ
    測定確度 ±0.2%FS
    サンプリング周波数 100μs (10kHz)
    零安定度 ±0.8×10-6ひずみ/℃
    感度安定度 ±0.01%/FS/℃
    無線仕様 2.4GHz 帯高度化小電力データ通信システム
      チャンネル数 16 チャンネル
    アンテナ 内蔵
    表示・操作 無線チャンネル切替スイッチ
    外形寸法 36(W)×12.5(H)×22.5(D)mm
    質量 約17g



    型名 DT-281R 受信機
    無線仕様 2.4GHz帯高度化小電力データ通信準拠
    チャンネル数 16 チャンネル
    表示・操作 受信電波強度LED/送信機電池電圧LED/
    無線チャンネル切替スイッチ
    電圧出力 ±5V ひずみ出力範囲切替スイッチにより選択
    ±25000×10-6 ひずみ
    ±10000×10-6 ひずみ
    ±5000×10-6 ひずみ
    校正出力 ±5V
    ローパスフィルタ 100Hz、500Hz、PASS(1kHz)、(-3dB±1dB)
    外形寸法 48(W)×23.5(H)×100(D)mm (突起部を除く)
    質量 約140g
    電源 DC9~16V (ACアダプタ CR-1867)

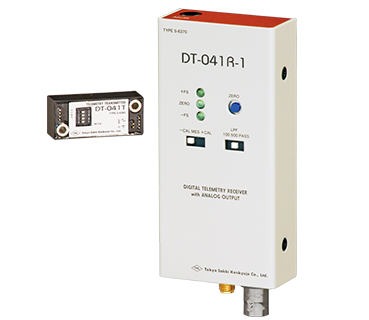

デジタルテレメータシステム DT-041T/DT-041R-1

本システムは、従来品DT-031より応答性を向上させた送信機および受信機から構成されます。デジタル方式であるためキャリブレーションが不要で校正された電圧が出力されます。送信機DT-041Tは本体の小型化に加え、無線帯域315MHz(微弱無線設備)を採用することにより、送受信アンテナ設備を含めたシステム全体の小型化が可能です。電源には電池のほか誘導給電(給電システムはオプション)による連続給電も可能です。受信機は小型でかつ操作を簡素化しています。

デジタルテレメータシステム DT-041T/DT-041R-1
特長
  • 無線帯域315MHz(微弱無線設備)

デジタルテレメータ送信機 DT-041T

  • ひずみデータと送信機電源電圧データをデジタル化して送信
  • 小型・軽量(35(W)×10.5(H)×15(D) 約18g)
  • 誘導給電による駆動が可能(オプション)。

デジタルテレメータ受信機 DT-041R-1

  • 測定データをレコーダなどの記録器に出力可能
  • 小型(48(W)×21.5(H)×100(D))
  • 仕様

    型名 DT-041T 送信機
    測定対象 ひずみゲージ式変換器
    測定点数 ひずみ 1点
    適用ゲージ抵抗 4ゲージ 120~1000Ω
    ブリッジ電圧 2V
    測定範囲

    ±16000×10-6ひずみ

    分解能

    1×10-6ひずみ

    測定確度 ±0.2%FS
    サンプリング周波数 100μs (10kHz)
    アナログフィルタ特性 遮断特性 2kHz ー(3dB±1dB)
    3次バタワース型
    零安定度 0.8×10-6ひずみ/℃
    感度安定度 0.03%/℃
    型名 DT-041R-1 受信機
    電圧出力範囲 ±5V
    ローパスフィルタ 500Hz、100Hz、PASS(2kHz)
    電源 DC10~16V (ACアダプタ CR-1867)

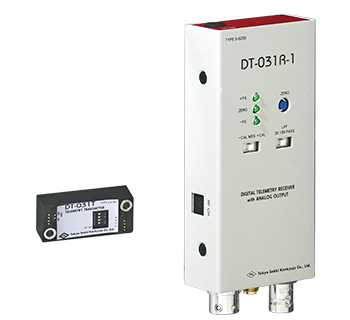

デジタルテレメータシステム DT-031T/DT-031R-1

本システムは移動体や回転体など、有線による測定が不可能な対象物のひずみ測定のために開発されたテレメータシステムです。システムは送信機、受信機から成ります。送信機DT-031Tは本体の小型化に加え、無線帯域315MHz(微弱無線設備)を採用することにより、送受信アンテナ設備を含めたシステム全体の小型化が可能です。電源には電池のほか誘導給電(給電システムはオプション)による連続給電も可能です。受信機は小型でかつ操作を簡素化しています。また、TMR-252テレメータI/Fユニットと専用ケーブルCR-6801で接続することで、ひずみ値と送信機電源電圧をデジタル値で収録できます。

デジタルテレメータシステム DT-031T/DT-031R
特長
  • 無線帯域315MHz(微弱無線設備)
  • TMR-200シリーズとの組合せで、測定データのファイル化が容易

デジタルテレメータ送信機 DT-031T

  • ひずみデータと送信機電源電圧データをデジタル化して送信
  • 小型・軽量(35(W)×10.5(H)×15(D) 約18g)
  • 誘導給電による駆動が可能(オプション)。

デジタルテレメータ受信機 DT-031R-1(電圧出力タイプ)

  • 測定データをレコーダなどの記録器に出力可能
  • ACアダプタ(CR-1867)により電源供給
  • TMR-252接続時は専用ケーブルCR-6801にてデジタル値でデータ通信
  • 小型(48(W)×21.5(H)×100(D))
  • 仕様

    型名 DT-031T 送信機
    測定対象 ひずみゲージ式変換器
    測定点数 ひずみ 1点、電源電圧 1点
    適用ゲージ抵抗 4ゲージ 120~1000Ω
    ブリッジ電圧 2V
    測定範囲

    ±10000×10-6ひずみ

    分解能

    1×10-6ひずみ

    測定確度 ±0.2%FS
    サンプリング周波数 500μs (2kHz)
    応答周波数 DC~200Hz(-3dB±1dB)
    零安定度 0.8×10-6ひずみ/℃
    感度安定度 0.03%/℃
    型名 DT-031R 受信機/DT-031R-1 受信機(電圧出力機能付き)
    電圧出力範囲 ±5V
    ローパスフィルタ 30Hz、100Hz、PASS(200Hz)

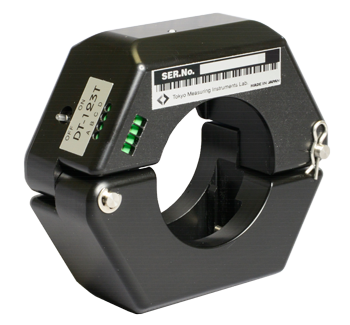

シャフト用テレメータ送信機 DT-223T

本製品は2.4GHzの小電力無線モジュールを使用したシャフト用テレメータ送信機です。
テレメータシステム受信機DT-281R-1と組み合せて、ドライブシャフト用のテレメータシステムを簡単に構築できます。ドライブシャフトを挟み込むことで簡単に設置ができる構造のため、トルク測定以外の様々な用途に使用ができます。
無線帯域に2.4GHz帯を使用しているため、受信アンテナを送信部分の近傍に設置できる場合はもちろん、大型車両など対象物が大きい場合や対象物の可動範囲が広い場合など、送受信間の距離が長くても測定可能です。

dt-223t
特長
  • ドライブシャフトを挟み込むことで簡単に設置
  • 軸長27mmで狭小部取り付けが可能(前モデルよりも小型化)
  • 電源はCR系円筒型リチウム電池(CR2)1本で、現場での交換が容易
  • 無線帯域に2.4GHz帯を使用
  • 送信アンテナ内蔵
  • 本体取り付け穴はΦ40、スペーサなどを介し挟み込むため、多種類のシャフト径への取り付けが可能
  • ひずみ値をデジタル値で送信。ひずみ値は校正済みのため、キャリブレーション不要
  • サンプリング速度は200μs(5kHz)の高速サンプリング
  • フルスケール±25000×10-6ひずみDT-223T(送信機)
  • ねじ式端子台にブリッジを接続するだけで使用可能(ハンダ不要)
  • 受信機にはテレメータシステムDT-281R-1(受信機)を使用
  • 仕様

    型名 DT-223T 送信機
    ひずみ測定部 測定点数 1点
    適用ゲージ抵抗 120~1000Ω (4Gブリッジ)
    ブリッジ電圧 2.0V±8%
    測定範囲 ±25000×10-6ひずみ(初期不平衡分含む)
    測定確度 ±0.2%FS
    サンプリング周波数 5kHz(200μs)
    応答周波数 DC~1kHz(-3dB±1dB)
    分解能 1×10-6ひずみ
    安定度 零点 ±0.8×10-6ひずみ/℃
    安定度 感度 ±0.01%/FS/℃
    入力端子 ねじ接続端子台(適合電線サイズ 最大0.5mm2
    電源電圧測定部 測定点数 1点
    測定範囲 1.3~3.6V
    無線部 無線仕様 2.4GHz 帯高度化小電力データ通信システム
    無線チャンネル数 16チャンネル(受信機の無線チャンネルとペアリング)
    アンテナ 内蔵
    電池電源入力部 電源 CR 系円筒型リチウム電池(CR2) 1 本
    連続使用時間 約4時間
    総合 使用温湿度範囲 -30~+70℃ 85%RH 以下 (結露を除く、電池対象外)
    耐振性 100m/s2 3方向
    外形寸法 82(W)×74(H)×27(D) (突起部を除く)
    筐体材質 樹脂製
    質量 約 130g
    型名 DT-281R-1 受信機
    無線仕様 2.4GHz帯高度化小電力データ通信準拠
    チャンネル数 16 チャンネル
    表示・操作 受信電波強度LED/送信機電池電圧LED/
    無線チャンネル切替スイッチ
    電圧出力範囲 ±5V ひずみ出力範囲切替スイッチにより選択
    ±25000×10-6 ひずみ
    ±10000×10-6 ひずみ
    ±5000×10-6 ひずみ
    ローパスフィルタ 100Hz、500Hz、PASS(1kHz)(-3dB±1dB)
    外形寸法 48(W)×23.5(H)×100(D)mm (突起部を除く)
    質量 約140g
    電源 DC9~16V (ACアダプタ CR-1867)
