ネットワークモジュール

ネットワークモジュール
1ゲージ専用ひずみモジュール NSW-011C

2線式での延長距離、接続台数を向上した、1ゲージ法3線式結線専用の低消費型ひずみ測定ネットワークモジュールです。

ネットワークモジュール 1ゲージ専用ひずみモジュール NSW-011C
  • 仕様

    型名 NSW-011C
    測定対象 ひずみゲージ
    測定点数 1点
    計測時間 200ms/点(転送時間含む)
    プログラム設定 チャンネル番号000~999
    測定モード 1ゲージ法3線式
    適用ゲージ抵抗 120Ω/350Ω(出荷時固定)
    測定範囲

    ±30000×10-6ひずみ

    ゲージ率 2.00固定
    外形寸法 50(W)×20(H)×100(D)mm
    重量 約250g

ネットワークモジュール
4ゲージ専用ひずみモジュール NSW-014C

2線式での延長距離、接続台数を向上した、4ゲージ法、ひずみゲージ式変換器用の低消費型ネットワークモジュールです。

ネットワークモジュール 4ゲージ専用ひずみモジュール NSW-014C
  • 仕様

    型名 NSW-014C
    測定対象 ひずみゲージ式変換器
    測定点数 1点
    計測時間 200ms/点(転送時間含む)
    プログラム設定 チャンネル番号000~999
    測定モード 4ゲージ法
    適用ゲージ抵抗 120~1000Ω
    測定範囲

    ±30000×10-6ひずみ

    ゲージ率 2.00固定
    外形寸法 50(W)×20(H)×100(D)mm
    重量 約250g

ネットワークモジュール
4ゲージ専用2chひずみモジュール NSW-024C

2chを一体にした、4ゲージ法、ひずみゲージ式変換器用の低消費型ネットワークモジュールです。

ネットワークモジュール 4ゲージ専用2chひずみモジュール NSW-024C
  • 仕様

    型名 NSW-024C
    測定対象 ひずみゲージ式変換器
    測定点数 2点
    計測時間 200ms/点(転送時間含む)
    プログラム設定 チャンネル番号INPUT0 000~998
    チャンネル番号INPUT1 INPUT+1
    測定モード 4ゲージ法
    適用ゲージ抵抗 120~1000Ω
    測定範囲

    ±30000×10-6ひずみ

    ゲージ率 2.00固定
    外形寸法 95(W)×20(H)×100(D)mm
    重量 約300g

ネットワークモジュール
電圧モジュール NSW-01VC

直流電圧測定用の低消費型ネットワークモジュールです。

ネットワークモジュール 電圧モジュール NSW-01VC
  • 仕様

    型名 NSW-01VC
    測定対象 直流電圧(V1/V2) スイッチで切替
    測定点数 1点
    計測時間 200ms/点(転送時間含む)
    プログラム設定 チャンネル番号000~999
    測定範囲 V1 ±2.5000V
    V2 ±25.000V
    入力抵抗 約2MΩ
    チェック機能 オーバーチェック、感度チェック
    外形寸法 50(W)×20(H)×10(D)mm
    重量 約250g

ネットワークモジュール

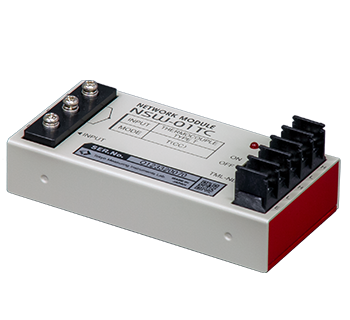

熱電対モジュール NSW-01TC

T型熱電対温度測定用の低消費型ネットワークモジュールです。

熱電対モジュール NSW-01TC
  • 仕様

    型名 NSW-01TC
    測定対象 熱電対T (JIS C1602-2015)
    測定点数 1点
    計測時間 200ms/点(転送時間含む)
    プログラム設定 チャンネル番号000~999
    測定範囲 -100~+200℃
    分解能 0.1℃
    リニアライズ デジタル演算
    チェック機能 感度チェック
    外形寸法 50(W)×20(H)×100(D)mm
    重量 約250g

ネットワークモジュール
カウンタモジュール NSW-01CC

雨量、流量、数量、車両通過台数、機械の稼動回数等を無電圧接点またはオープンコレクタ入力でカウントするモジュールです。
内蔵バックアップ電池により、電源が給電されていない場合でもカウントを継続できます。

NSW-01CC
  • 仕様

    型名 NSW-01CC
    測定対象 雨量計など
    測定点数 1点
    計測時間 200ms/点(転送時間含む)
    プログラム設定 チャンネル番号000~999
    入力信号 無電圧接点/オープンコレクタ信号 短形波
    応答パルス幅 0.01s 以上
    測定範囲 0 ~ 31999カウント
    計測データ 積算カウント
    リセット フルカウント/外部リセット
    バックアップ電源 アルカリ単3形乾電池 3本 約3 ヶ月
    外形寸法 95(W)×35(H)×100(D)mm
    重量 約250g(単3 形アルカリ乾電池3本70g含まず)

    注意)カウンタモジュールNSW-01CCは、低消費型ではありませんが、100台接続・総延長2000m時にNSW-01CCを4台接続が可能です。※条件により4台以上接続可能。
