動ひずみ測定器 デジタルタイプ

多チャンネルデジタル動ひずみ測定器 DS-50A

本器はパソコンとのオンライン測定を目的とした多チャンネル動ひずみ測定器です。1台あたり50点、最大20台をケーブルで接続することにより、1000点まで同時サンプリング測定を可能にします。最速1kHzサンプリングで100Hz程度の現象の測定に対応しています。また、機器間を接続ケーブルで最大100m離すことができ、従来の動ひずみ測定器では困難であった広範囲の多点動ひずみ測定が可能です。

多チャンネルデジタル動ひずみ測定器 DS-50A
特長
  • 最大20台(1000チャンネル)の測定が可能
  • サンプリング速度最大1kHz
  • ひずみ、電圧ユニットの混在可能
  • 計測ソフトウェアは標準付属
  • 仕様

    型名 DS-50A
    測定点数 50点
    ひずみ、電圧、熱電対ユニットを混在することが可能。
    1ユニット10点
    同期 最大20台(1000点)
    サンプリング 1~10000ms ※1
    インターフェース LAN(100BASE-TX)
    外形寸法 420(W)×110(H)×298(D)( ただし、突起部を除く)
    質量 約5kg
    電源 定格電圧 100~240V 50/60Hz
    許容電源電圧 90~264V 50/60Hz
    最大消費電力 50VA max

    ※1:一台接続毎に最速サンプリング速度が1ms加算されます。

    ひずみユニット
    測定対象 ひずみゲージ、ひずみゲージ式変換器
    測定点数 10点
    適用ゲージ抵抗 1ゲージ法3線式 120Ω、350Ω
    2ゲージ法 120~1000Ω
    4ゲージ法 120~1000Ω
    ブリッジ電源 DC 2V
    測定確度 ±0.05%FS( at 23±5℃)
    測定範囲 ±25000×10-6ひずみ
    ゲージ率 2.00固定
    応答周波数 DC~100Hz
    電圧ユニット
    測定対象 直流電圧
    測定点数 10点
    測定範囲 ±20V
    応答周波数 DC~100Hz
    熱電対ユニット
    測定対象 熱電対
    測定点数 10点
    測定範囲 T:-250~+400℃
    K:-210~+1370℃
    J:-200~+1200℃
    応答周波数 DC~10Hz

デジタル動ひずみ測定器 DRA-162B

パソコンによるオンライン測定を目的とした搬送波型動ひずみ測定器です。入力波形を連続的にデジタル化し、内部メモリへの記録やパソコンへの転送を行います。動的現象を数値化してとらえることができるため、パソコンによるデータ解析が容易に可能となります。256kワード/チャンネルのデータメモリを備えており、データトリガスタートやプリトリガ記録も可能です。また、通常の動ひずみ測定器と同様なアナログ出力も得られます。すべての操作はLANインターフェースでパソコンから行われます。ひずみゲージ、ひずみゲージ式変換器のほか、電圧測定も可能です。

デジタル動ひずみ測定器 DRA-162B
特長
  • 16bit A/D変換器を各チャンネルに内蔵、デジタル値による波形記録
  • 256kワード/チャンネルのデータメモリ内蔵(16チャンネル時)
  • ブリッジ電圧のリモートセンスにより、ケーブル延長時の感度低下がほとんどない(最大100m)
  • 各設定は、パソコンコントロール可能
  • 測定器本体でのデータバックアップ可能
  • ブリッジ電圧の切換(交流0.5、2V)は各チャンネル独立に設定可
  • チェック機能内蔵(感度、入力オープン、オーバー、絶縁)
  • LANによる記録済みバイナリデータ転送時、約500kワード/秒の転送に対応
  • TEDSセンサーのデータ読み込み可能
  • 内部構成はカード型とし、保守性の向上に対応
  • 最大(16台256チャンネル)接続での同期測定が可能
  • 取込みソフトウェアDRA-7162標準添付
  • 仕様

    型名 DRA-162B
    測定対象 ひずみゲージ、ひずみゲージ式変換器
    直流電圧
    測定点数 16点
    ひずみ測定範囲

    ±32,000×10-6ひずみ
    ゲージ率は2.00固定

    応答周波数範囲 DC~2.5kHz
    外形寸法 428(W)×148(H)×320(D)mm
    質量 約11kg
    電源 AC100-240V 50/60Hz
    130VA MAX

超小型動ひずみレコーダ DC-204R/DC-204RaCE

DC-204R/DC-204RaはCFカード記録型の高速小型4チャンネル動ひずみ測定器です。1チャンネルモードで200kHzの高速サンプリングが可能で、8台を同期接続することで最大32チャンネルの同時サンプリングが可能です。DC-204Raはアナログ出力(±5V)を装備しています。
前面パネルのSTART・STOPボタンで、トリガ設定による測定の開始、外部トリガ、外部スタート・ストップ信号による制御等も可能です。

超小型動ひずみレコーダ DC-204R/DC-204Ra
特長
  • 4チャンネルで84(W)×42(H)×157(D)の小型
  • 200kHzサンプリング(1チャンネルモード最速時)
  • 50kHzで4チャンネル同時サンプリング
  • 80000μひずみまでの大ひずみ測定可能(0.5Vキャリア使用時)
  • 最大2GB CFカードに対応、データの多量保存可能
  • 停電時のデータ自動保護(UPS)搭載、不意の電源ダウン時に、計測停止、データ保存を行い電源がOFFになります。
  • 測定データはDADiSPフォーマットに対応
  • 外部スタート・ストップ、外部トリガ
  • センサオープンチェック機能付き
  • USBインターフェース搭載 コントロールソフト添付
  • 仕様

    型名 DC-204R/DC-204Ra
    測定対象 ひずみゲージ、ひずみゲージ式変換器(標準モード)
    直流電圧(オプション:アッテネータケーブル CR-4010,CR-4020)
    熱電対(オプション:熱電対アダプタ TA-01KT
    測定点数 4点
    ひずみ測定範囲 ±20000×10-6ひずみ(2Vブリッジ電源使用時)
    ±80000×10-6ひずみ相当(0.5Vブリッジ電源使用時)
    ゲージ率は2.00固定
    応答周波数範囲 DC~10kHz(-3dB±1dB)
    適応ゲージ 120~1000Ω(4ゲージブリッジ)
    最高サンプル速度 5μsec(1ch)、10μsec(2ch)、 20μsec(4ch)
    アナログ出力部
    (DC-204Raのみ)
    電圧出力 : ±5V(5kΩ)負荷時 ±1mA
    電圧出力確度  : ±0.3%FS
    校正出力  : ±1V (入力に重畳する)
    外形寸法 84(W)×42(H)×157(D)mm
    質量 約500g
    電源 DC10~16V 最大0.4A

PCコントロール型動ひずみ測定器 DC-004P

DC-004PはPCコントロール型の動ひずみ測定器で、記録メディアを持たず、USB接続により測定データを順次パソコンに収録する動ひずみ測定器です。連続記録が可能なため材料試験などの測定に最適です。

PCコントロール型動ひずみ測定器 DC-004P
特長
  • マニュアル・データトリガ・インターバル測定を同時に実行可能
  • 50kHz サンプリング(1チャンネルモード最速時)
  • 4チャンネル同時サンプリング(12.5kHz)
  • 80,000×10-6ひずみ相当の大ひずみ測定可能(0.5Vブリッジ電源使用時)
  • パソコン側に直接記録で長時間対応
  • 4チャンネルタイプと2チャンネルタイプを用意
  • 測定データはDADiSPフォーマットに対応
  • TEDS対応
  • コントロールソフトウェアは標準付属(DC-7004P)
  • 仕様

    型名 DC-004P
    測定対象 ひずみゲージ、ひずみゲージ式変換器(標準モード)
    直流電圧(オプション:アッテネータケーブル CR-4110,CR-4120)
    熱電対(オプション:熱電対アダプタ TA-01KT
    測定点数 4点(4チャンネルタイプ)、2点(2チャンネルタイプ)
    ひずみ測定範囲

    ±20,000×10-6ひずみ(2Vブリッジ電源使用時)
    ±80,000×10-6ひずみ(0.5Vブリッジ電源使用時)
    ゲージ率は2.00固定

    応答周波数範囲 DC~2kHz
    適応ゲージ 120Ω、350Ω(4ゲージブリッジ)
    最高サンプル速度 20μsec(1ch)、25μsec(2ch)、 80μsec(4ch)
    外形寸法 120(W)×50(H)×180(D) (突起部を除く)
    質量 DC-004P 4チャンネルタイプ 約600g
    DC-004P(-2) 2チャンネルタイプ 約500g
    電源 DC10~16V 0.3A MAX(DCジャックから供給時)
    ※ USBバスパワーから供給可

ハンドヘルド型動ひずみ測定器 DH-14A

DH-14Aは、バッテリ駆動のハンドヘルド型動ひずみ測定器です。測定点数は4チャンネルでトリガ測定、フリーラン測定などの測定モードを備え、数値や波形をモニタリングしながら、簡単に動的ひずみ測定ができます。フィールドワークや移動体の測定さらにチェッカーとして、センサやノイズの確認など様々な測定シーンで活用できます。単3形乾電池4本で連続4時間(省電力モードで最大6時間)の測定をすることが可能です。

ハンドヘルド型動ひずみ測定器 DH-14A
特長
  • 4チャンネル同時サンプリング

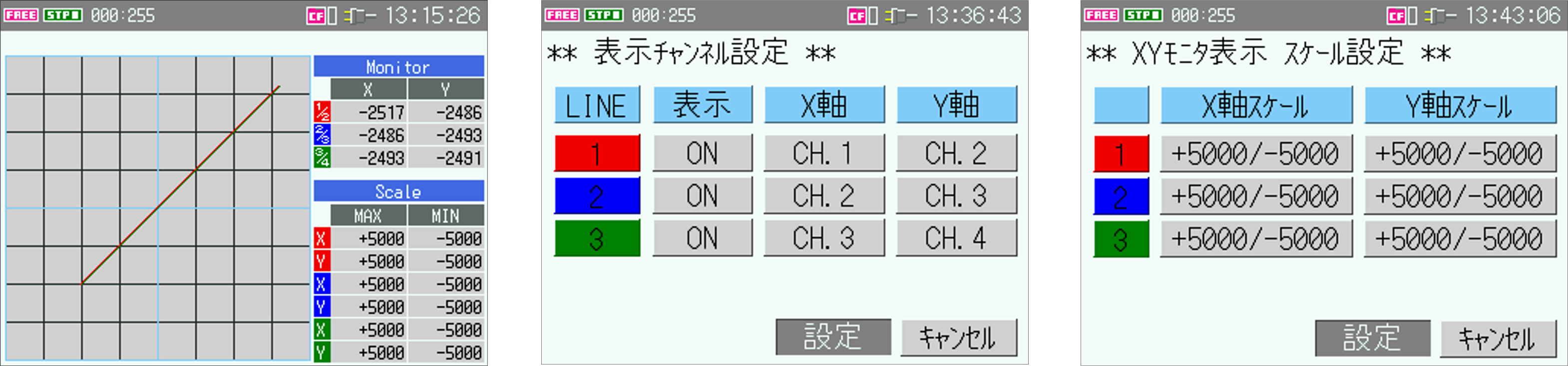

  • 測定データを波形表示
  • ECOモード搭載
  • 単3形乾電池4本のバッテリ駆動
  • 測定データはDADiSPフォーマットに対応
  • TEDS対応
  • 仕様

    型名 DH-14A
    測定対象 ひずみゲージ式変換器 (標準モード)
    直流電圧(オプション:アッテネータケーブル CR-4110,CR-4120)
    熱電対(オプション:熱電対アダプタ TA-01KT
    測定点数 4点
    ひずみ測定範囲

    ±20,000×10-6ひずみ(2Vブリッジ電源使用時)
    ±80,000×10-6ひずみ(0.5Vブリッジ電源使用時)
    ゲージ率は2.00固定

    応答周波数範囲 DC~1kHz( -3dB±1dB)
    適応ゲージ 120Ω、350Ω(4ゲージブリッジ)
    最高サンプル速度 50μsec(1ch)、100μsec(2ch)、200μsec(4ch)
    外形寸法 150(W)×63(H)×150(D) mm( 突起部を除く)
    質量 約1kg
    電源 単3形乾電池4本
    ACアダプタ (オプション)
