ネットワークドライバ・ネットワークインタフェース

ネットワークドライバ ND-100

TML-NET は、2 線式のネットワークラインにて計測の制御およびデータの転送を可能とすると共に、電源供給もおこなう当社独自のネットワークです。ネットワーク上のコマンドおよびデータはクロックと共に転送され、双方向の通信が可能な当社独自のネットワークです。
ネットワークモジュールはひずみゲージ・直流電圧信号・T 型熱電対の近傍にて測定回路を構成し、測定データをデジタル化します。デジタル化されたデータはネットワークに接続したネットワークドライバによりデータロガーに転送します。
デジタル化した信号でデータを転送するため、ケーブル延長による感度低下およびケーブルの絶縁低下の影響がなく長期間安定した計測ができます。また、簡単な配線で、ひずみ、ひずみゲージ式変換器、電圧、温度などの相関を必要なチャンネル数分、一括して計測、処理、そして記録できるというメリットがあります。


ND-100
  • 仕様

    型名 ND-100
    測定点数 本器1台につき100台(合計1000点まで)
    対応データロガー TDS-540
    TML-NET接続 端子台
    機能 3線信号を2線信号に変換
    ネットワーク・モジュールへの電源供給
    外形寸法 150(W)×45(H)×100(D)mm(突起部を除く)
    電源 AC電源時AC100~240V 50Hz/60Hz 80VA MAX.

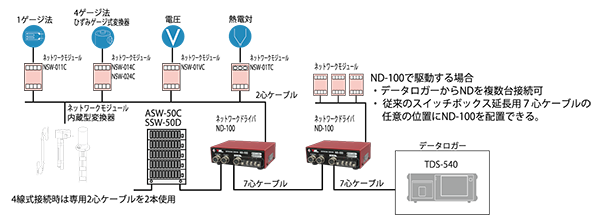

システムブロック図

ND-100System

ネットワークドライバ NDR-100

本器はTDSシリーズ測定器*から各モジュールを駆動するドライバインターフェースです。1台ASW-50C/SSW-50Cと併用もできます。
*TDS-540の場合は、ASW/SSWユニットの搭載が必要です。

ネットワークドライバ NDR-100
  • 仕様

    型名 NDR-100
    測定対象 ネットワーク・モジュール
    測定点数 本器1台につき100台(合計1000点まで)
    対応データロガー TDS-630、TDS-530、TDS-602、TDS-303、TDS-540-01/-03
    TML-NET接続 端子台
    機能 3線信号を2線信号に変換
    ネットワーク・モジュールへの電源供給
    外形寸法 160(W)×60(H)×120(D)mm(突起部を除く)
    電源 AC電源時AC85~250V 50Hz/60Hz 90VA MAX.

システムブロック図

img_ndr_01

4線式接続時は専用2芯ケーブルを2本使用

ネットワークインターフェース NIF-100

本器はパソコンから直接各モジュールを駆動するドライバインターフェースです。

ネットワークインターフェース NIF-100
  • 仕様

    型名 NIF-100
    測定対象 ネットワーク・モジュール
    測定点数 本器1台につき100点
    機能 スキャニング測定、モニタ測定、モジュールチェック、IDチェック、ネットワークモジュールのチャンネル設定
    ネットワーク・モジュールへの電源供給
    外形寸法 235(W)×50(H)×160(D)mm(突起部を除く)
    質量 約1.2kg
    電源 AC電源時AC85~250V 50Hz/60Hz 90VA MAX.

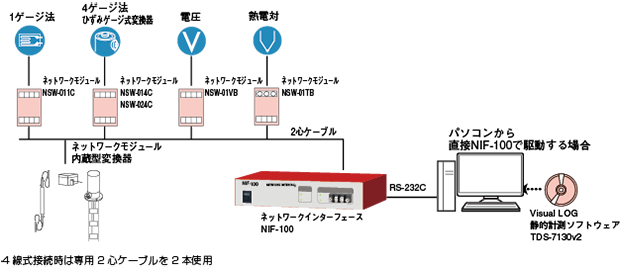

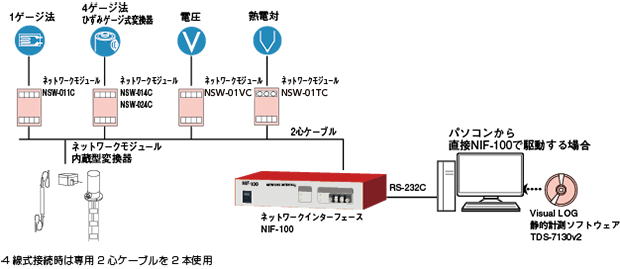

システムブロック図

img_nif_01

4線式接続時は専用2進ケーブルを2本使用
