荷重計(ロードセル)用関連製品

荷重計(ロードセル)用関連製品の一覧

球面座  FA

FA

圧縮荷重計の頭部に取付け、圧縮荷重を確実に伝えるために使用します。

使用例A 使用例B
s_load1 s_load2

台座 FB-M

FB-M

TCLM型の荷重計にロッドエンド、アイボルトを取付けるのに使用します。

使用例C
s_load3

台座 FB

FB

圧縮荷重計の取付部が不安定な場合、または、荷重計を下から固定できない場合に使用します。

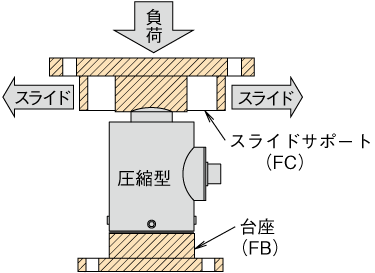

使用例D
s_load4

スライドサポート FC

FC

圧縮荷重計の横荷重を取り除き高精度な測定が可能です。

使用例D
s_load4

回転アタッチメント FD

FD

引張り荷重測定の際、ねじれを取り除き、荷重をスムーズに伝えるために使用します。

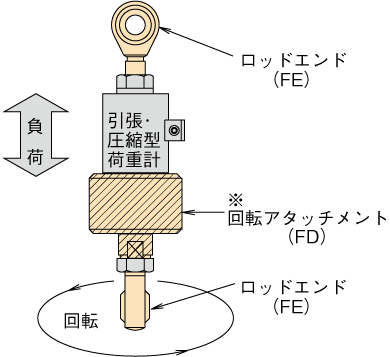

使用例E
s_load5

ロッドエンド FE

FE

機械・構造物などの引張荷重測定に引張・圧縮両用型荷重計を用いる場合に適しています。ロッドエンドを使用する場合、そのピンには穴径とほぼ同径で硬度がHRC30~40程度の鋼材を使用してください。

使用例C 使用例E
s_load3 s_load5

アイボルト FF

FF

引張・圧縮両用型荷重計を引張型として使用する場合に用います。
なお、FH型のシャックルが使用可能です。

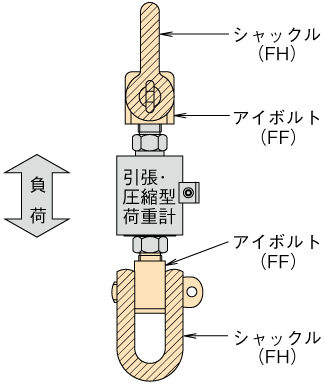

使用例F
s_load6

ロードボタン FG

FG

引張・圧縮両用型荷重計を圧縮型として使用する場合に用います。
なお、FH型のシャックルが使用可能です。

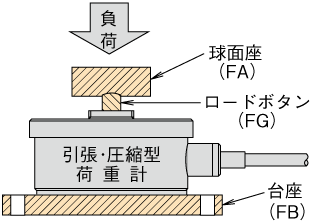

使用例B
s_load2

シャックル FH

FH

ワイヤの張力測定などの場合に引張荷重計とともに使用します。
なお、FH型のシャックルが使用可能です。

使用例F
s_load6
