土圧計

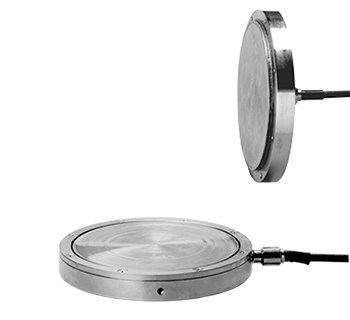

土圧計 KDA-PA/KDB-PA　200kPa～2MPaCE

現場で広く使用されている外径200mmの土圧計です。土圧計に圧力が加わった時、土の応力分布を乱すことのないように受圧面の変位を微小にした二重ダイヤフラム構造になっています。ケーブルの取出し方向によってKDA-PA型とKDB-PA型を揃えてあり、KDAPA型は土中土圧測定として盛土などの挙動監視に、KDB-PA型は土留めの土圧測定や構造物における壁面土圧の測定などに使用されます。

保護等級 IP 68相当

土圧計 KDA-PA/KDB-PA
特長
  • 二重ダイヤフラム構造により受圧面の変位が微小
  • 動的な土圧測定も可能

  • 仕様
    型名 容量 定格出力 非直線性 許容温度範囲
    KDA-200KPA
    KDB-200KPA    		 200kPa 約1mV/V（2000×10－6ひずみ） 2％RO －20～＋60℃
    KDA-500KPA
    KDB-500KPA    		 500kPa 1％RO
    KDA-1MPA
    KDB-1MPA    		 1MPa
    KDA-2MPA
    KDB-2MPA    		 2MPa

    出力極性

    測定値は圧力の増加に対してプラスの向きに動きます。

関連リンク

土圧計 KDC-PA/KDD-PA　200kPa～2MPaCE

外径100mmの耐食性に優れたオールステンレス鋼製の土圧計です。海洋土木や臨海土木などの構造物における土圧測定も可能で、動的な波圧測定も可能です。ケーブルの取出し方向によってKDC-PA型とKDD-PA型を取り揃えています。

保護等級 IP 68相当

土圧計 KDC-PA/KDD-PA
特長
  • 耐食性に優れたオールステンレス鋼製
  • 二重ダイヤフラム構造により受圧面の変位が微小

  • 仕様
    型名 容量 定格出力 非直線性 許容温度範囲
    KDC-200KPA
    KDD-200KPA    		 200kPa 約1mV/V（2000×10－6ひずみ） 2％RO －20～＋60℃
    KDC-500KPA
    KDD-500KPA    		 500kPa 1％RO
    KDC-1MPA
    KDD-1MPA    		 1MPa
    KDC-2MPA
    KDD-2MPA    		 2MPa

    出力極性

    測定値は圧力の増加に対してプラスの向きに動きます。

関連リンク

土圧計 KDE-PA/KDF-PA　200kPa～2MPa CE

外径50mmの土圧計です。小型でかつ二重ダイヤフラム構造ですので、模型実験などに広く使用されています。ケーブルの取出し方向によって、KDE-PA型とKDF-PA型を取り揃えています。

保護等級 IP 68相当

土圧計 KDE-PA/KDF-PA
特長
  • 耐食性に優れたオールステンレス鋼製
  • 二重ダイヤフラム構造により受圧面の変位が微小
  • 動的測定も可能

  • 仕様
    型名 容量 定格出力 非直線性 許容温度範囲
    KDE-200KPA
    KDF-200KPA    		 200kPa 約0.3mV/V（600×10－6ひずみ） 2％RO －20～＋60℃
    KDE-500KPA
    KDF-500KPA    		 500kPa 約0.5mV/V（1000×10－6ひずみ）
    KDE-1MPA
    KDF-1MPA    		 1MPa
    KDE-2MPA
    KDF-2MPA    		 2MPa

    出力極性

    測定値は圧力の増加に対してプラスの向きに動きます。
