測定ボックス

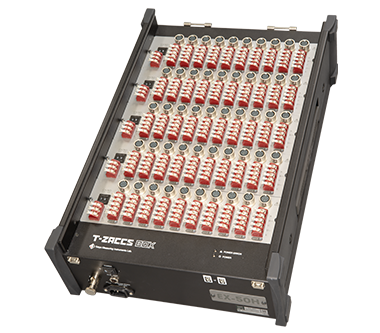

測定ボックス T-ZACCS BOX EX-50HCE

T-ZACCS9 TS-963/-960用の測定ボックスです。測定点数50点で、ひずみゲージをはじめ、ひずみゲージ式変換器、熱電対、白金測温抵抗体、直流電圧などの測定が可能です。当社独自の高精度・高安定と高速測定を両立する次世代A/D方式とEthernet をベースとした超高速フィールドネットワークの採用により、各種熱起電力、増幅器の零点移動、商用電源ノイズを除去し、高精度で高安定な測定を実現しながら、測定点数に関係なく、高速モードは0.1秒、高精度モードは0.4 秒（50Hz）で測定することできます。

ex-50h
特長
  • 超高速フィールドネットワークの採用により、最速1000点 0.1秒
  • 当社独自の高精度・高安定と高速測定を両立する次世代A/D方式の採用により、各種熱起電力、増幅器の零点移動、商用電源ノイズを除去し、高精度で高安定な測定を実現
  • 高精度モードは、熱電対測定や高分解能モード使用時も1000点0.4 秒（50Hz）
  • 測温機能付きひずみゲージを１チャンネルで測定可能
  • ひずみの完全な補正方法（Comet）搭載
  • 多彩なチェック機能（絶縁チェック、感度チェック、バラツキチェック、熱電対断線チェック）

  • 仕様
    型名 EX-50H
    測定対象 ひずみゲージ、ひずみゲージ式変換器
    直流電圧、熱電対、白金測温抵抗体
    測定点数 50点
    測定速度 高速モード 0.1 秒
    高精度モード 0.4 秒（50Hz）／0.34 秒（60Hz）
    接続台数 最大20 台接続
    延長距離 100m（機器間）
    接続ケーブル EX 用接続ケーブル(CR-89**)
    外形寸法 320（W）×130（H）×490（D）mm
    質量 約10kg
    電源 AC100～240V 50/60Hz  104VA MAX

関連リンク

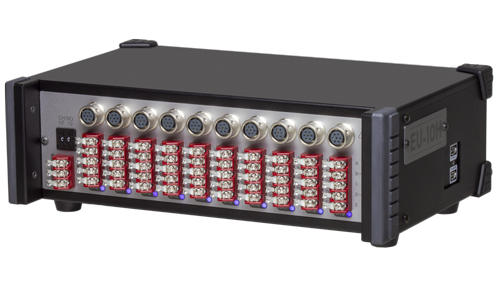

測定ユニット T-ZACCS UNIT EU-10HCE

T-ZACCS9 TS-963/-960用の10チャンネル測定ユニットです。測定点数10点で、ひずみゲージをはじめ、ひずみゲージ式変換器、熱電対、白金測温抵抗体、直流電圧などの測定が可能です。当社独自の高精度・高安定と高速測定を両立する次世代A/D方式とEthernet をベースとした超高速フィールドネットワークの採用により、各種熱起電力、増幅器の零点移動、商用電源ノイズを除去し、高精度で高安定な測定を実現しながら、測定点数に関係なく、高速モードは0.1秒、高精度モードは0.4 秒（50Hz）で測定することできます。

測定ユニット
特長
  • 超高速フィールドネットワークの採用により、最速1000点0.1秒
  • 当社独自の高精度・高安定と高速測定を両立する次世代A/D方式を採用により、各種熱起電力、増幅器の零点移動、商用電源ノイズを除去し、高精度で高安定な測定を実現
  • 高精度モードは、熱電対測定や高分解能モード使用時も1000点0.4秒（50Hz）
  • 測温機能付きひずみゲージを１チャンネルで測定可能
  • ひずみの完全な補正方法（Comet）搭載
  • Comet NON：従来の補正演算
  • Comet A：1ゲージ法3線式および2ゲージコモンダミー法において、初期不平衡値に影響されない、ブリッジ回路の非直線性誤差の完全な補正
  • Comet B：Comet Aに加え、リード線延長による感度低下の補正
  • 多彩なチェック機能（絶縁チェック、感度チェック、バラツキチェック、熱電対断線チェック）

  • 仕様
    型名 EU-10H
    測定対象 ひずみゲージ、ひずみゲージ式変換器
    直流電圧、熱電対、白金測温抵抗体
    測定点数 10点
    測定速度 高速モード 0.1 秒
    高精度モード 0.4 秒（50Hz）／0.34 秒（60Hz）
    接続台数 最大100台接続（TS-960内蔵分含む）
    延長距離 100m（機器間）
    接続ケーブル EX 用接続ケーブル(CR-89**)
    外形寸法 328（W）×98（H）×183（D）mm
    質量 約3kg
    電源 AC100～240V 50/60Hz　86VA MAX

関連リンク

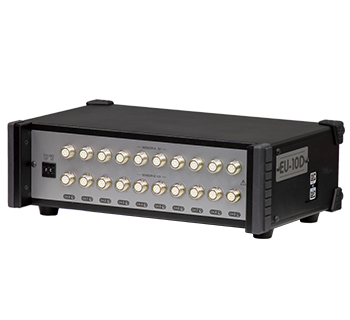

デジタル変位センサ 測定ユニット T-ZACCS UNIT EU-10D

T-ZACCS9 TS-963/-960用の10チャンネル測定ユニットです。測定点数10点で、デジタル変位センサの測定が可能です。当社独自の高精度・高安定と高速測定を両立する次世代A/D方式とEthernet をベースとした超高速フィールドネットワークの採用により、測定点数に関係なく高速に測定することできます。

EU-10D
特長
  • T-ZACCS9 TS-963/-960と組合せてデジタル変位センサの測定が可能
  • 2タイプのデジタル変位センサに対応
  • デジタル信号で扱うので信号の劣化が無い
  • T-ZACCS BOX EX-50H、T-ZACCS UNIT EU-10H、EU-10VO と同時に使用可能

  • 仕様
    型名 EU-10D
    測定点数 10 点
    対応デジタル
    変位センサ    		   Sensor A（5V） Sensor B（12V）
    適合コネクタ R03-PB6M(多治見製) R03-PB8M(多治見製)
    センサ供給電源 4.5～5.5V（100mA） 11.4～12.6V（50mA）
    ピンアサイン A ： A 相
    B ： B 相
    C ： +5V
    D ： NC
    E ： GND
    F ： GND    		 A ： GND
    B ： A 相
    C ： +12V
    D ： B 相
    E ： NC
    F ： シールド
    G ： NC
    H ： NC
    入力信号 矩形波電圧入力
    カウント形式 A 相＋B 相の位相差によるアップダウンカウント
    測定範囲 ±640000 積算カウント
    測定速度 0.1 秒
    測定精度 使用するデジタル変位センサによる
    測定分解能 使用するデジタル変位センサによる
    量子化誤差 ±1 カウント
    カウントリセット 電源ON 時／フルカウント
    接続台数 最大100ユニット接続（TS-960内蔵分含む）
    延長距離 100m（機器間）
    接続ケーブル EX 用接続ケーブル(CR-89**)
    外形寸法 328（W）×183（D）×98（H）mm
    質量 約3kg
    電源 AC100～240V 50/60Hz　86VA MAX

関連リンク

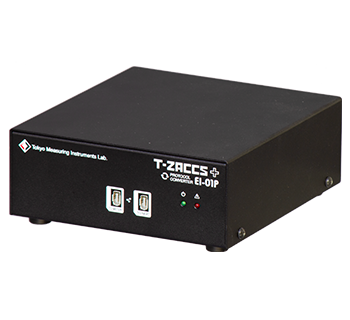

スイッチボックスプロトコル変換器 T-ZACCS + EI-01P

T-ZACCS9 TS-963/-960用のスイッチボックスプロトコル変換器です。T-ZACCS9 TS-963/-960 にスイッチボックスISW-50G／IHW-50Gを 接続し動作させることができます。本器1 台でスイッチボックスを1 台を動作させることができます。

EI-01P
特長
  • T-ZACCS9 TS-963/-960 でスイッチボックスISW-50G／IHW-50G が測定可能
  • 特別な設定が不要で取扱いが容易
  • 1ゲージ法4線式対応

  • 仕様
    型名 EI-01P
    機能 スイッチボックスISW-50G／IHW-50Gの接続
    ※測定速度、センサモードはスイッチボックスに依存
    データロガーとの接続
    接続台数 最大20台接続（EX-50Hとの合計）
    延長距離 100m（機器間）
    接続ケーブル EX 用接続ケーブル(CR-89**)
    スイッチボックスとの接続
    対象機種 IHW-50G、ISW-50G
    ELECTRICAL
    （RS-422）    		 接続台数 1 台 50 点
    延長距離 2m
    接続ケーブル ISW/IHW 用延長ケーブル（CR-832M）
    外形寸法 160（W）×60（H）×171.5（D）mm
    質量 約1kg
    電源 AC100～240V 50/60Hz　12VA MAX

関連リンク

リピータ  T-ZACCS + EE-00R

ユニット間の通信距離を延長する為のリピータです。T-ZACCS 9 とT-ZACCS BOX / T-ZACCS UNIT 間、もしくはT-ZACCS BOX / T-ZACCS UNITとT-ZACCS BOX / T-ZACCS UNIT 間に接続し、機器間100m の延長距離を、さらに100m 延ばすことができます。

EE-00R
特長
  • 機器間100m の通信距離を、さらに100m 延長可能
  • 特別な設定が不要で取扱いが容易

  • 仕様
    型名 EE-00R
    機能 ユニット間の通信距離を延長
    データロガーとの接続
    接続台数 最大99台接続（1 台増設ごとに10 チャンネル使用不可になる）
    延長距離 100m（機器間）
    接続ケーブル EX 用接続ケーブル(CR-89**)
    外形寸法 160（W）×60（H）×171.5（D）mm
    質量 約1kg
    電源 AC100～240V 50/60Hz　12VA MAX

関連リンク

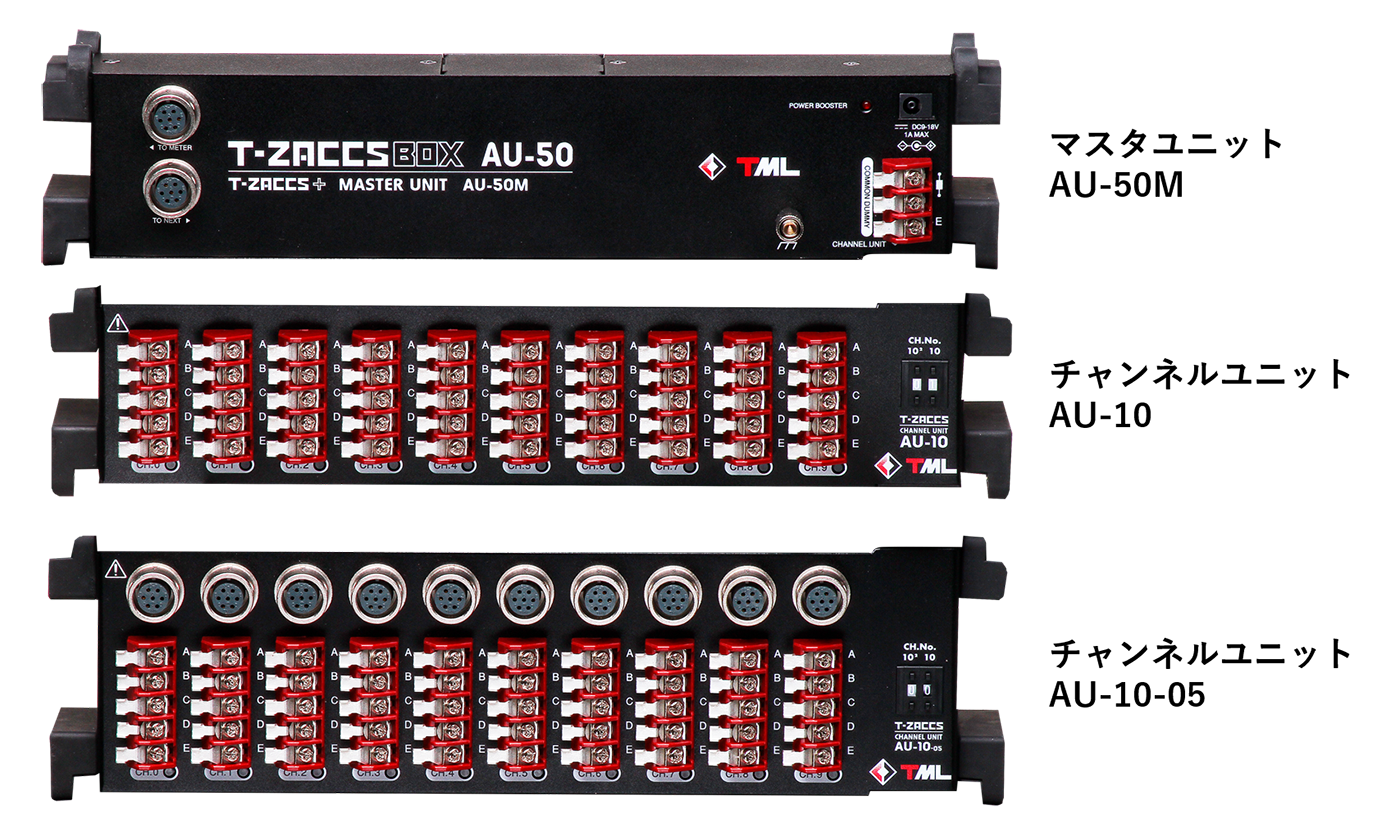

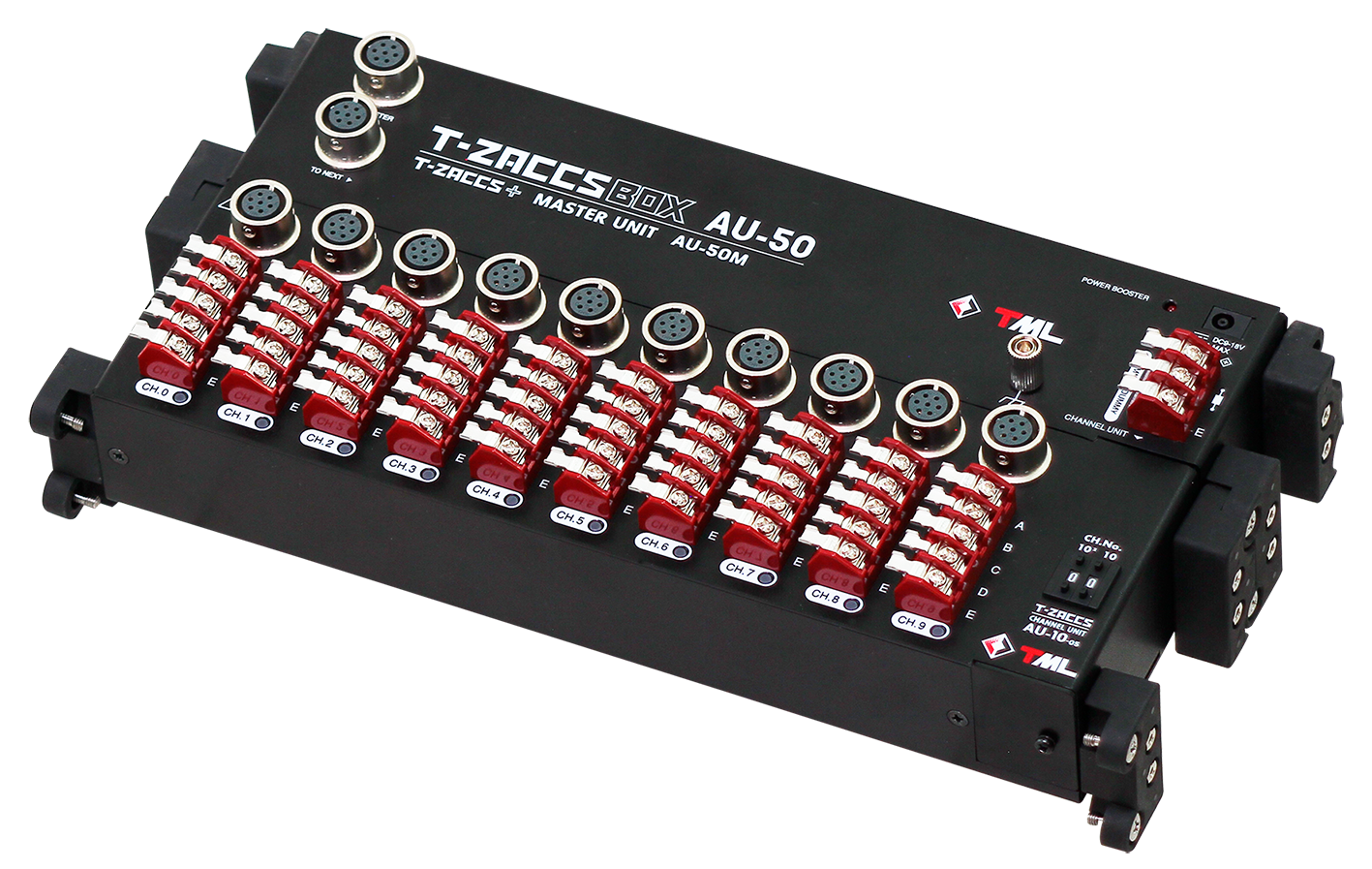

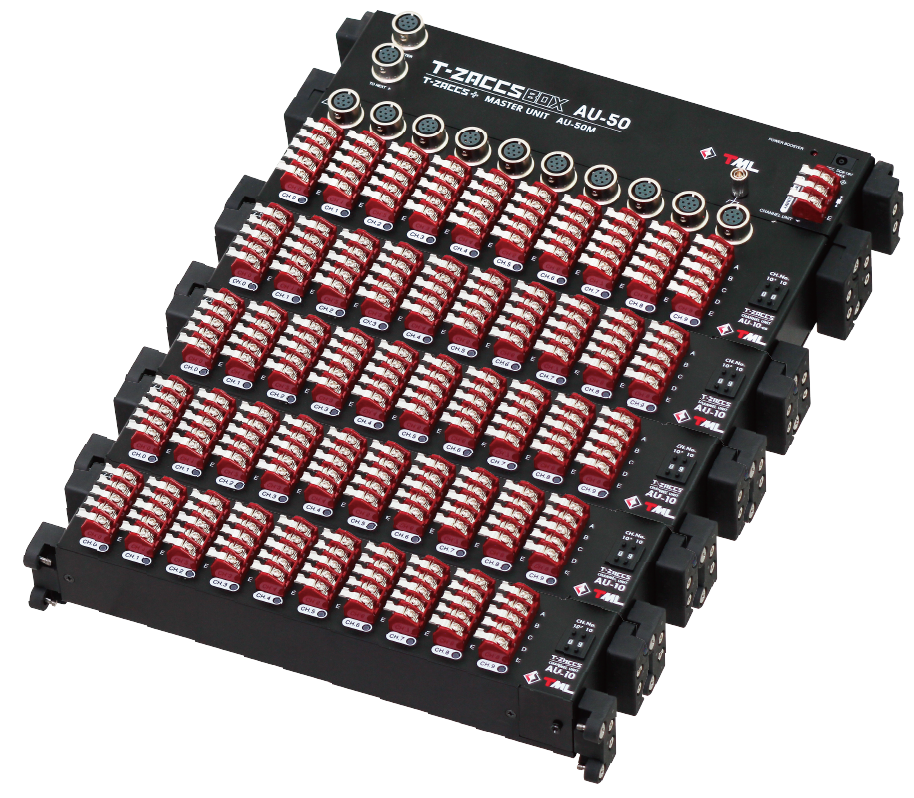

測定ボックス T-ZACCS BOX AU-50

ユニット単位で増設可能な“T-ZACCS BOX AU-50”

AU-50はマスタユニットとチャンネルユニットで構成されます。TS-360やTDS-540などで使用でき、従来のスイッチボックスASW-50C/SSW-50Dとの混在可能です。
複数台接続することで最大1000点の測定が可能。


AU-50

AU-50

特長
  • マスタユニットとチャンネルユニットを組み合わせて使用
  • ひずみ、直流電圧、熱電対の測定が可能
  • 測定点数は1 セットで最大50 点
  • チャンネルユニットの接続台数に応じて測定点数を選択可能
  • 多点長距離延長用の電源ブースタを内蔵
  • ひずみの完全な補正方法(Comet)に対応
  • T-ZACCS 3 ポータブルデータロガー TS-360、データロガー TDS-540 にて使用可能


  • 仕様（マスタユニット AU-50M）
    型名 T-ZACCS+
    マスタユニット AU-50M
    測定点数 チャンネルユニット接続 最大50 点
    (AU-10 またはAU-10-05 を計5 台)
    ひずみ測定 組合せるデータロガーによる
    直流電圧測定 組合せるデータロガーによる
    熱電対温度測定 組合せるデータロガーによる
    センサモード データロガーより各点ごとに設定
    チャンネルユニット接続 対象機種 AU-10、AU-10-05
    接続台数 最大5 台接続
    データロガー接続 対象機種 TDS-540、TS-360(AU-50MA)
    延長距離 接続するデータロガーに準じる
    接続ケーブル スイッチボックス接続ケーブル(CR-65)
    外径寸法 AU-50M：280（W）×45（H）×60（D）mm
    AU-10：280（W）×45（H）×60（D）mm
    →全体：280（W）×270（H）×50（D）mm
    ※AU-10（５台接続の場合）
    ※ゴムプロテクタ、突起部を除く
    質量 約800g
    電源 通常、データロガーより供給

  • 仕様（チャンネルユニット AU-10/AU-10-05）
    型名 T-ZACCS UNIT
    チャンネルユニットAU-10/AU-10-05
    測定点数 10点
    入力端子 ネジ止め、半田付け両用タイプ
    ワンタッチコネクタ NDIS ワンタッチコネクタ（AU-10-05 のみ）
     電源 AU-50MA/AU-50M より供給
    外径寸法 AU-10：280（W）×45（H）×60（D）mm
    AU-10-05：280（W）×45（H）×80（D）mm
    （ゴムプロテクタ、突起部を除く)
    質量 AU-10：約900g
    AU-10-05：約1.2kg

関連リンク

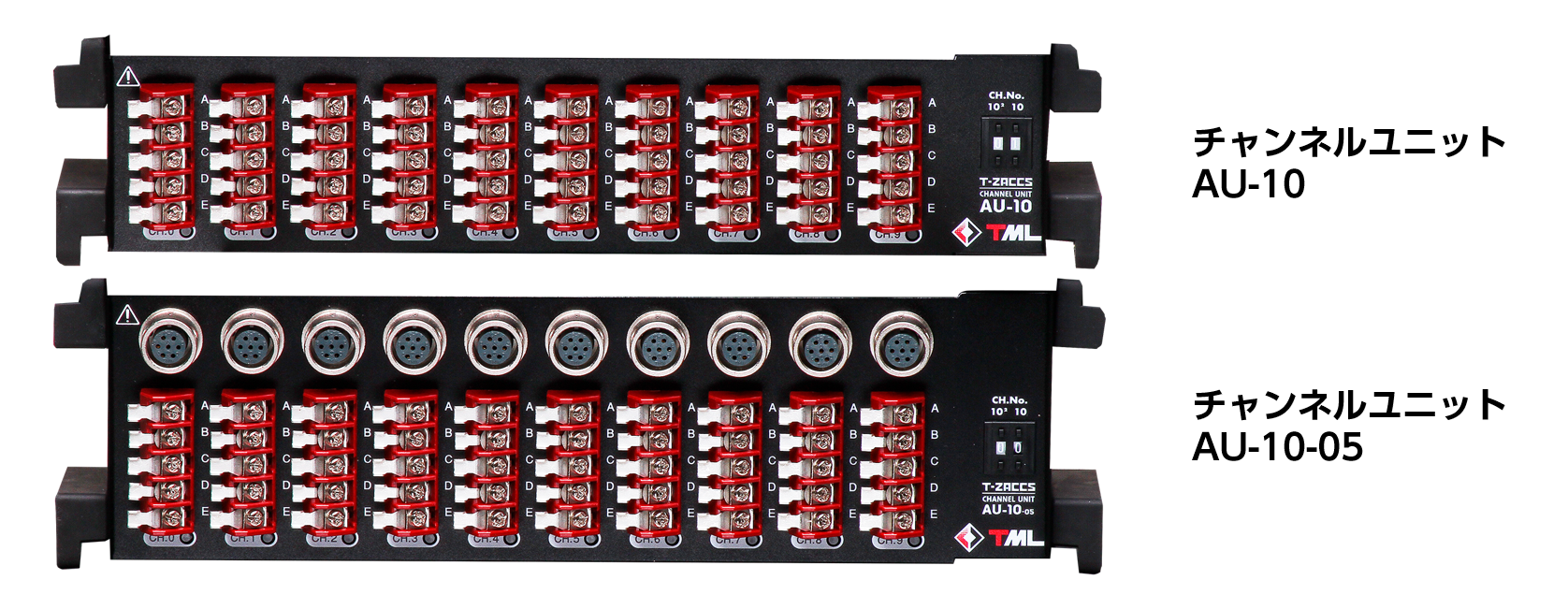

チャンネルユニット AU-10/AU-10-05

ポータブルデータロガーTS-360に測定チャンネルを追加する場合はチャンネルユニットAU-10/AU-10-05 を接続！

10 点の測定点を追加するユニット。デジタルスイッチでユニット番号を設定し、ユニットの各測定点にチャンネル番号を割り当てます。 チャンネルユニットは、ドライバユニットAU-50MA または、マスターユニットAU-50M に接続して使用。
測定時、測定チャンネルに対応するLED が点灯し、センサモードの種別によってLED の発光色が異なります（LED 発光色…ひずみ測定:赤、直流電圧測定:青、熱電対温度測定:緑）
コネクタナシ：AU-10　コネクタ付き：AU-10-05

AU-10-05

AU-10

特長
  • T-ZACCS+マスタユニットに対して５台まで増設できる
  • スイッチボックスとして使用する場合、TDS-540などの従来のデータロガーで使用でき、従来のスイッチボックスASW-50C/SSW-50Dと混同可能
  • T-ZACCS+ドライバユニット、またはマスタユニットに対して5台まで増設できる

  • 仕様
    型名 T-ZACCS UNIT
    チャンネルユニットAU-10/AU-10-05
    測定点数 10点
    入力端子 ネジ止め、半田付け両用タイプ
    ワンタッチコネクタ NDIS ワンタッチコネクタ（AU-10-05 のみ）
     電源 AU-50MA/AU-50M より供給
    外径寸法 AU-10：280（W）×45（H）×60（D）mm
    AU-10-05：280（W）×45（H）×80（D）mm
    （ゴムプロテクタ、突起部を除く)
    質量 AU-10：約900g
    AU-10-05：約1.2kg

関連リンク
