ゲージ接着用加圧治具

ゲージ接着用加圧治具 プレッシー

ひずみゲージを測定対象物に接着する場合、接着剤が硬化するまでひずみゲージを加圧する必要があります。プレッシーはひずみゲージを加圧(PRESS)するだけでなく、透明加圧部からひずみゲージを目視(SEE)することができる加圧治具です。 プレッシーを用いることで、指圧作業に拘束される時間が不用となるだけでなく、一定の加圧力により接着品質が安定します。また、加圧中に目視でひずみゲージの位置や接着剤の流れなどを確認することができます。

プレッシー (PRESSEE)
特長
  • 磁力方式により加圧力が一定で接着品質が安定
  • 加圧部が透明のため目視で接着状況を確認可能
  • スプリング機構により軽い力で容易に着脱可能
  • 加圧中は他の作業ができるため作業効率が向上
  • 仕様

    型名 PM-19 (プレッシー)
    適用ゲージ ゲージ長6mm以下(φ15mm以内のベースサイズ)
    加圧方式 永久磁石による磁力方式
    接着対象 磁性体平面(厚さ1mm以上の鉄板など)
    加圧面形状 φ19mm(粘着性透明緩衝材)
    剥離フィルム ポリエチレンシート(ゲージ付属または別売品)
    使用温度範囲 +5~+50 ℃(接着剤硬化温度内)
    外形寸法 φ29×約30※mm
    質量 約30g

    ※スプリング機構により加圧で縮みます。

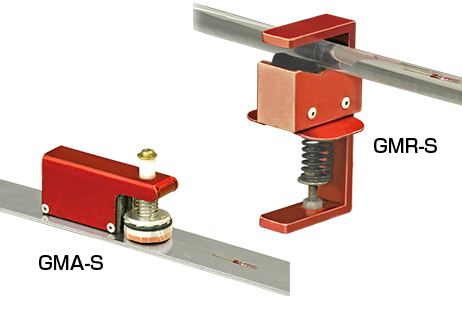

ゲージ接着用加圧治具 ゲージメイト

ひずみゲージを接着する場合、接着剤が硬化するまでゲージを加圧する必要があります。ゲージメイトはコイルバネと永久磁石を使用し加圧状態を保持するための治具です。常温硬化型の接着剤にご使用ください。

ゲージメイト
  • 仕様

    品名  摘要
    ゲージメイト GMR-S 丸棒用(約φ6~φ32mm)
