クリップ型変位計

クリップ型変位計 RA 2/5mmCE

金属材料のCOD(亀裂開口変位)測定を目的とした変位計です。

クリップ型変位計 RA
  • 仕様

    型名 容量 定格出力 感度
    (×10-6ひずみ/mm)
    非直線性 許容温度範囲
    RA-2 2(2~4)mm 約1mV/V
    (2000×10-6ひずみ)
    約1000 1%RO 0~+40℃
    RA-5 5(2~7)mm 約1.5mV/V
    (3000×10-6ひずみ)
    約600

    出力極性

    測定値は爪部の間隔が開く方向に対してプラスの向きに動きます。

クリップ型低温用変位計 RA-L 2/5mm

金属材料の低温雰囲気におけるCOD(亀裂開口変位)測定を目的とした変位計です。

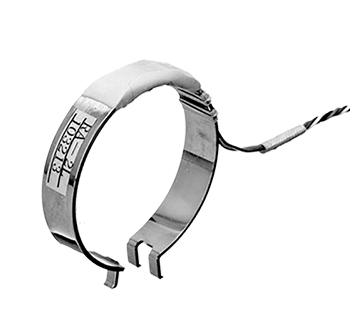

クリップ型低温用変位計 RA-L
特長
  • 低温雰囲気-196℃から使用可能
  • 仕様

    型名 容量 定格出力 感度
    (×10-6ひずみ/mm)
    非直線性 許容温度範囲
    RA-2L 2(2~4)mm 約1mV/V
    (2000×10-6ひずみ)
    約1000 1%RO -196~+40℃
    RA-5L 5(2~7)mm 約1.5mV/V
    (3000×10-6ひずみ)
    約600

    出力極性

    測定値は爪部の間隔が開く方向に対してプラスの向きに動きます。

クリップ型変位計 UB 2/5mmCE

金属材料のCOD(亀裂開口変位)測定を目的とした変位計です。

クリップ型変位計 UB
  • 仕様

    型名 容量 定格出力 感度
    (×10-6ひずみ/mm)
    非直線性 許容温度範囲
    UB-2 2(2~4)mm 約2.5mV/V
    (5000×10-6ひずみ)
    約2500 1%RO 0~+40℃
    UB-5 5(2~7)mm 約1000

    出力極性

    測定値は爪部の間隔が開く方向に対してプラスの向きに動きます。

クリップ型変位計 UB-A 5CEmm

金属材料のCOD(亀裂開口変位)測定を目的とした変位計です。
先端の形状はASTM規格に準拠したものです。

クリップ型変位計 UB-A
特長
  • ASTM規格に準拠
  • 仕様

    型名 容量 定格出力 感度
    (×10-6ひずみ/mm)
    非直線性 許容温度範囲
    UB-5A 5(3~8)mm 約2.5mV/V
    (5000×10-6ひずみ)
    約1000 1%RO 0~+40℃

    出力極性

    測定値は爪部の間隔が開く方向に対してプラスの向きに動きます。
