ケーソン計測センサ

周面摩擦計 KKA-PC　200kPa～300kPa

コンクリートケーソン壁面に作用する地盤による周面摩擦支持力を計測する変換器です。
ケーソン壁面に本体受圧面が面位置となる様に設置する事で沈設時、定着時の地盤による周面摩擦支持力を測定します。ケーブル出し方向は上側以外に、横側にも対応できます。また受圧部の断面形状を従来の平面以外に、受圧部曲面仕様も標準サポート、円筒型ケーソンに対応します。

保護等級　IP 67相当

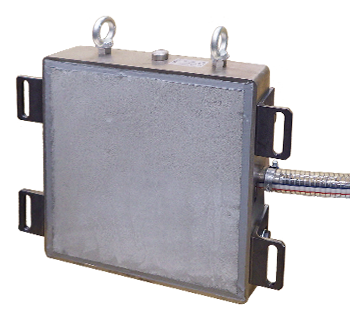

周面摩擦計 KKA-PC

  • 仕様
    型名 容量 定格出力 非直線性 許容温度範囲
    KKA-200KPC-U
    KKA-200KPC-R    		 200kPa 約1.5mV/V（3000×10－6ひずみ） 1%RO －30～＋70℃
    KKA-300KPC-U
    KKA-300KPC-R    		 300kPa 約1.5mV/V（3000×10－6ひずみ） 1%RO －30～＋70℃
    ケーブル方向 容量：200kPa 容量：300kPa 受圧部形状
    上出し KKA-200KPC-U KKA-300KPC-U 受圧部平面
    上出し KKA-200KPC1-U KKA-300KPC1-U 受圧部R (7000<R≦12000)
    上出し KKA-200KPC2-U KKA-300KPC2-U 受圧部R (4000<R≦7000)
    上出し KKA-200KPC3-U KKA-300KPC3-U 受圧部R (2500<R≦4000)
    横出し KKA-200KPC-R KKA-300KPC-R 受圧部平面
    横出し KKA-200KPC1-R KKA-300KPC1-R 受圧部R (7000<R≦12000)
    横出し KKA-200KPC2-R KKA-300KPC2-R 受圧部R (4000<R≦7000)
    横出し KKA-200KPC3-R KKA-300KPC3-R 受圧部R (2500<R≦4000)

関連リンク

刃口反力計 KKB-PC　10MPa～25MPa

ケーソン刃口部に作用する地盤反力（支持力）を計測する変換器です。ケーソンの刃口部底面に本体受圧面が面位置になるように設置することで沈設時、定着時の地盤圧力を測定します。



保護等級　IP 68相当



刃口反力計 KKB-PB

  • 仕様
    型名 容量 定格出力 非直線性 許容温度範囲
    KKB-10MPC 10MPa 約1mV/V（2000×10－6ひずみ） 1%RO －30～＋70℃
    KKB-15MPC 15MPa 約1mV/V（2000×10－6ひずみ） 1%RO －30～＋70℃
    KKB-20MPC 20MPa 約1mV/V（2000×10－6ひずみ） 1%RO －30～＋70℃
    KKB-25MPC 25MPa 約1mV/V（2000×10－6ひずみ） 1%RO －30～＋70℃

関連リンク
