ひずみ測定用 ポケットデータロガー MM-014

T-ZACCS3 ひずみ測定用 ポケットデータロガー MM-014

小型・軽量で簡単に高精度なひずみ測定が可能
MM-014 は小型・軽量で簡単にひずみ測定を行える測定器です。測定において、当社独自の測定方式により高精度で高安定な測定を実現します。
反射型カラー液晶画面を採用したことにより優れた視認性と低消費電力による長期間の駆動を実現しました。小型・低消費電力かつ高精度なスリープ機能を搭載し、安定した長期間の自動測定が可能です。画面内のアイコン表示と連動したファンクションスイッチにより直感的な操作ができます。センサと接続することによって、測定中の信号の数値をリアルタイムで確認できます。測定データの記録にはSD カードを採用し簡単かつスムーズなデータ収集が可能です。

MM-014
特長
  • 当社独自の測定方式により、商用電源ノイズを除去し、安定的な測定を実現
  • 晴天時の屋外ではっきり見える反射型カラー液晶ディスプレイを採用 (日本語・英語表示に対応)
  • バッテリーによる長時間駆動(連続8 時間)
  • 自動測定機能搭載(スリープ機能搭載、1 時間インターバル測定で2800 時間が測定可能)
  • 「センサID」により、係数・単位・小数点・センサ種別を一括設定
  •  TEDS(Transducer Electronic Data Sheet)センサに対応
  • 内蔵データメモリへの記録により確実にデータを保持
  • SD カードによる容易なデータ収集
  • 仕様

    型名 MM-014
    測定点数 1点
    ブリッジ電源 DC1V
    適用変換器 ひずみゲージ式変換器(4ゲージ法)
    適用ゲージ抵抗 120〜1,000Ω
    測定範囲 ±30,000×10-6ひずみ
    分解能 1×10-6ひずみ
    初期値記憶範囲 ±16,000×10-6ひずみ
    入力 端子台/コネクタ(EPRC07)
    測定モード イニシャル、ダイレクト、メジャー
    プログラム設定 係数、単位、小数点、オフセット
    係数設定 センサID、TEDS、係数入力
    インターバルタイマ 設定した時間間隔による測定
    表示器 2.7インチTFTカラー液晶ディスプレイ
    解像度 400×240ドット
    操作 ファンクションキー1/2/3,UP/DOWNキー,ENTRYキー,電源キー
    内蔵メモリ 機能 測定データの記録、設定ファイルの記録、読出し
    容量 最大で10000データ
    記録方法 インターバルタイマ、ENTRYキー(手動)
    SDカード 機能 測定データの記録、設定ファイルの記録、読出し
    物理フォーマット FAT16/32
    記録フォーマット CSVフォーマット
    容量 512Mバイト(当社指定)
    インターフェース RS-232C準拠(各種設定、測定、データ収集)
    内蔵電池 リチウムイオンバッテリ(1900mAh)
    連続使用時間 約8時間(条件 気温23℃±5℃ 測定 :モニタ(350Ωブリッジ))
    充電時間 約3時間(スタンバイ時)
    外部電源 専用USB式ACアダプタ(Type-C) AC100~240V 50Hz/60Hz
    使用温湿度範囲 0~+50℃ 85%RH以下(結露を除く)
    充電温湿度範囲 0~+40℃ 85%RH以下(結露を除く)
    外形寸法 136(W)×32(H)×71(D)mm
    質量 約300g

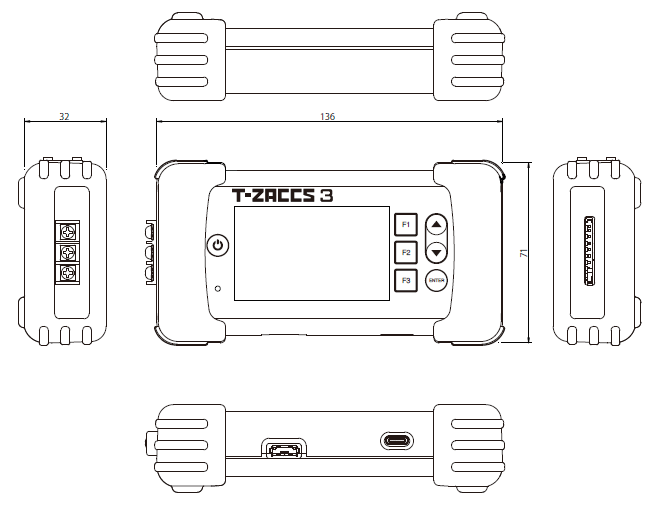

  • 外観寸法図


    MM-014外観寸法図
