コンクリート用ひずみゲージ
Pシリーズ・ポリエステルひずみゲージ
ポリエステルひずみゲージPシリーズは、ポリエステル樹脂をベースにした線ゲージです。コンクリートやモルタル、岩石などの表面ひずみの測定に使用します。
主な対象材料 | コンクリート モルタル |
---|---|
使用温度範囲 | -20~+80℃ |
温度補償範囲 | +10~+80℃ |
主な適用接着剤 | CN-E、RP-2、PS |
ベース材料 | ポリエステル |
抵抗素子 | Cu-Ni系 |
室温におけるひずみ限界 | 2%(20000×10-6ひずみ) |
室温における疲労限界 | 1×105(±1000×10-6ひずみ) |
-
単軸/2軸/3軸
ゲージパターン名 型名 ゲージ長
(mm)ゲージ幅
(mm)ベース長
(mm)ベース幅
(mm)抵抗値
(Ω)単軸 PL-60-11 60 1 74 8 120 PL-90-11 90 1 104 8 120 PL-120-11 120 1 134 8 120 2軸 PLC-60-11 60 1 74 74 120 3軸 PLR-60-11 60 1 74 74 120 ※ご注文は10枚単位で承ります。
-
Pシリーズ推奨 ひずみゲージ専用リード線
使用目的 品名 リード線記号 リード線の使用
温度範囲(℃ )型 式 例 一般測定
(温度変化無し)平行ビニール線 LJB-F -20 ~+80 PL-60-11-3LJB-F 平行ビニール線 LJC-F PL-60-11-3LJC-F 一般測定 3平行ビニール線 LJBT-F -20 ~+80 PL-60-11-3LJBT-F 3平行ビニール線 LJCT-F PL-60-11-3LJCT-F 1ゲージ4線式 ポリプロピレン4平行線
(モジュラ付)LQM-F -20 ~+100 PL-60-11-3LQM-F ※2軸、3軸ゲージにはリード線付加工ができません。
※ CE対応ひずみゲージでは、無鉛はんだ対応リード線のみの取扱いになります。 -
標準 リード線付ポリエステルひずみゲージPシリーズ (単軸)
使用リード線:0.11mm2/リード線1m当たりの往復の抵抗値:0.32Ω
型名 ゲージ長
(mm)ゲージ幅
(mm)ベース長
(mm)ベース幅
(mm)抵抗値
(Ω)リード線の長さ リード線の型名 PL-60-11 60 1 74 8 120 2線1m付
2線3m付
2線5m付
3線3m付
3線5m付-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-FPL-90-11 90 1 105 8 120 2線1m付
2線3m付
2線5m付
3線3m付
3線5m付-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-F※ご注文は10枚単位で承ります。
※PL120-11にもリード線の取付けが可能ですのでお問合せください。
※2軸、3軸ゲージにはリード付加工ができません。
PFシリーズ・ポリエステル箔ひずみゲージ
ポリエステル箔ひずみゲージPFシリーズは、ポリエステル樹脂をベースにした箔ゲージです。鋼材やコンクリート、モルタルに使用します。
主な対象材料 | 金属、モルタル |
---|---|
使用温度範囲 | -20~+80℃ |
温度補償範囲 | +10~+80℃ |
主な適用接着剤 | CN-E、RP-2、PS |
ベース材料 | ポリエステル |
抵抗素子 | Cu-Ni系 |
室温におけるひずみ限界 | 2%(20000×10-6ひずみ) |
室温における疲労限界 | 1×106(±1500×10-6ひずみ) |
-
単軸/2軸/3軸
ゲージパターン 型名 ゲージ長
(mm)ゲージ幅
(mm)ベース長
(mm)ベース幅
(mm)抵抗値
(Ω)単軸 PFL-10-11 10 0.9 17.5 5 120 PFL-20-11 20 1.2 28 6 120 PFL-30-11 30 2.3 40 7 120 2軸 PFLC-20-11 20 1.2 28 28 120 PFLC-30-11 30 2.3 40 40 120 3軸 PFLR-20-11 20 1.2 28 28 120 PFLR-30-11 30 2.3 40 40 120 ※ご注文は10枚単位で承ります。
-
PFシリーズ推奨 ひずみゲージ専用リード線
使用目的 品名 リード線記号 リード線の使用
温度範囲(℃ )型 式 例 一般測定
(温度変化無し)平行ビニール線 LJB-F -20 ~+80 PFL-10-11-3LJB-F 平行ビニール線 LJC-F PFL-10-11-3LJC-F 一般測定 3平行ビニール線 LJBT-F -20 ~+80 PFL-10-11-3LJBT-F 3平行ビニール線 LJCT-F PFL-10-11-3LJCT-F 1ゲージ4線式 ポリプロピレン4平行線
(モジュラ付)LQM-F -20 ~+100 PFL-10-11-3LQM-F ※PFLC-20-11、PFLR-20-11、PFLC-30-11、PFLR-30-11にはリード線付加工ができません。
※ CE対応ひずみゲージでは、無鉛はんだ対応リード線のみの取扱いになります。 -
標準 リード線付ポリエステル箔ひずみゲージPFシリーズ (単軸)
使用リード線:0.11mm2/リード線1m当たりの往復の抵抗値:0.32Ω
型名 ゲージ長
(mm)ゲージ幅
(mm)ベース長
(mm)ベース幅
(mm)抵抗値
(Ω)リード線の長さ リード線の型名 PFL-10-11 10 0.9 17.5 5 120 2線1m付
2線3m付
2線5m付
3線3m付
3線5m付-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-FPFL-20-11 20 1.2 28 6 120 2線1m付
2線3m付
2線5m付
3線3m付
3線5m付-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-FPFL-30-11 30 2.3 40 7 120 2線1m付
2線3m付
2線5m付
3線3m付
3線5m付-1LJC-F
-3LJC-F
-5LJC-F
-3LJCT-F
-5LJCT-F※ご注文は10枚単位で承ります。
※PFLC-20-11、PFLR-20-11、PFLC-30-11、PFLR-30-11にはリード線付加工ができません。
FLM・WFLMシリーズメタルベースひずみゲージ
コンクリート用メタルベースひずみゲージは、コンクリートからの水分による絶縁低下を防ぐため、ステンレスベースを使用したひずみゲージです。安定性に優れ長期間のひずみ測定に適しています。リード線を付け、コーティングを施した防水型も用意しています。
主な対象材料 | コンクリート モルタル |
---|---|
使用温度範囲 | -20~+80℃ |
温度補償範囲 | +10~+80℃ |
主な適用接着剤 | PS |
ベース材料 | SUS304 |
抵抗素子 | Ni-Cr系 |
室温におけるひずみ限界 | 0.5%(5000×10-6ひずみ) |
室温における疲労限界 | 1×105(±1000×10-6ひずみ) |
-
単軸
型名 ゲージ長
(mm)ゲージ幅
(mm)ベース長
(mm)ベース幅
(mm)ベース厚さ
(mm)抵抗値
(Ω)リード線の長さ FLM-30-11 30 0.5 60 18 0.12 120 - FLM-60-11 60 0.7 90 18 0.12 120 - ※ご注文は10枚単位で承ります。
-

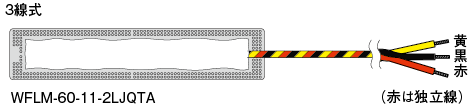

防水型リード線付ゲージ 単軸
使用リード線 0.09mm2 3本より架橋ポリエチレン線 2m付 リード線1m当たりの往復の抵抗値 0.4Ω
型名 ゲージ長
(mm)ゲージ幅
(mm)ベース長
(mm)ベース幅
(mm)ベース厚さ
(mm)抵抗値
(Ω)リード線の長さ WFLM-30-11-2LJQTA 30 0.5 60 18 4 120 3線2m付 WFLM-60-11-2LJQTA 60 0.7 90 18 4 120 3線2m付 ※ご注文は10枚単位で承ります。
※標準のリード線長さ以外も、ご希望の長さで製作いたします。(受注生産)
